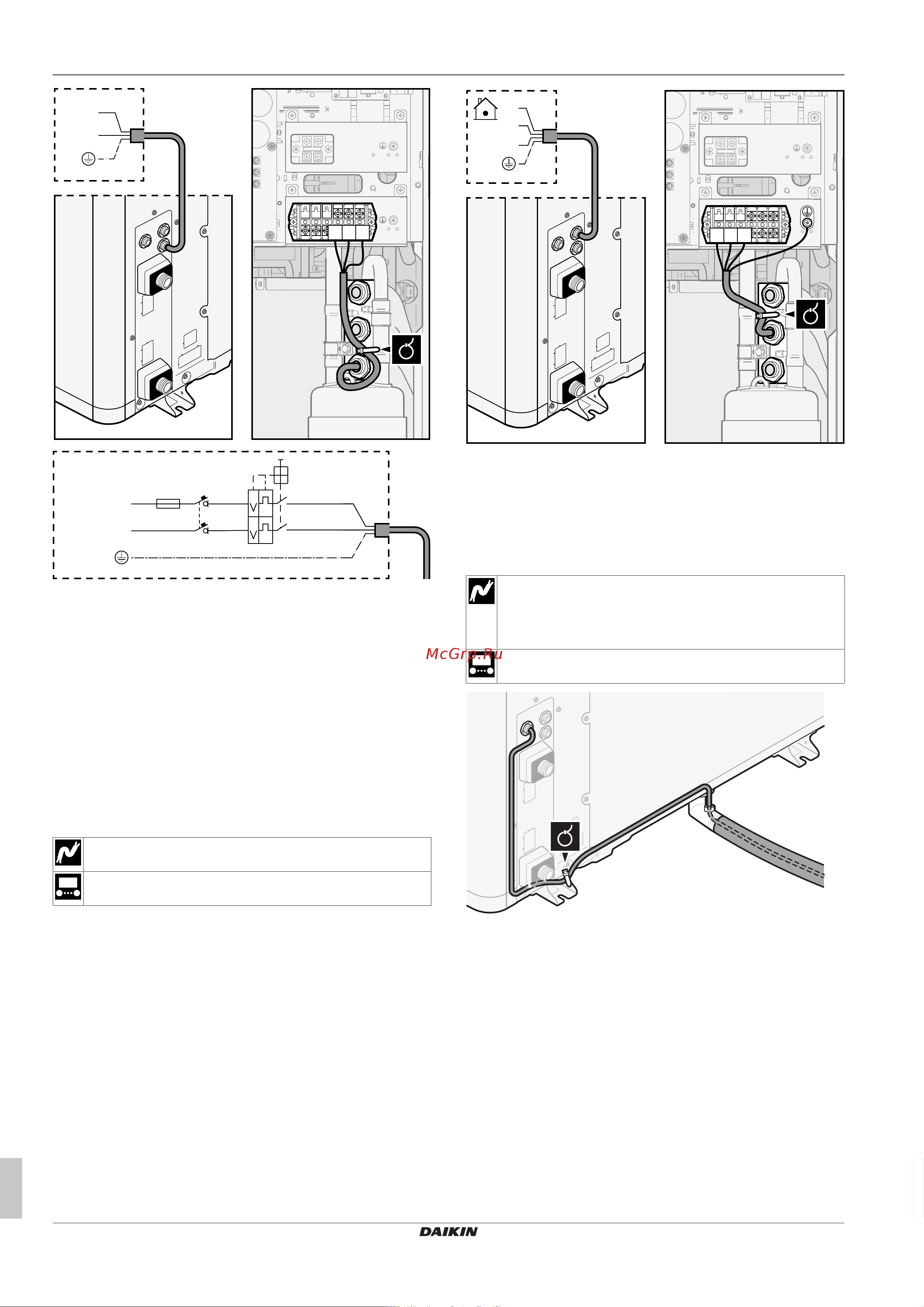

5 Подключение электрооборудования
Руководство по монтажу
12
EPRA14~18DAV3+W1
Daikin Altherma 3 H HT
4P586100-1C – 2020.01
L N PE
b
a
L
N
Q1DI
1N~,
50 Hz,
230 V AC
F1B
1
3
2
4
II
BRN
BLU
YLW/GRN
b
a
L
N
a Установленный на заводе-изготовителе кабель
электропитания
b Внешняя электропроводка
F1B Предохранитель защиты от перегрузки
(приобретается на месте). Рекомендуемый
предохранитель: 2‑полюсный, ток 32A, времятоковая
характеристика C.
Q1DI Устройство защитного отключения (30мА)
(приобретается на месте)
2 Соединительный кабель (внутренний агрегат↔наружный
агрегат):
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке (следите,
чтобы их номера соответствовали номерам на
внутреннем агрегате) и штифту заземления.
▪ Закрепите кабель кабельной стяжкой.
Провода: (3+GND)×1,5мм²
—
1 2 3
1
2
3
3 (Опция) Греющий кабель сливной трубки:
▪ Проверьте, чтобы нагревательный элемент (греющий
кабель) был полностью вставлен в сливную трубку.
▪ Проложите кабель внутри рамы.
▪ Подключите провода к клеммной колодке и штифту
заземления.
▪ Закрепите кабель кабельными стяжками.
Провод: (2+GND)×0,75мм². Электропроводка должна
иметь двойную изоляцию.
Максимально допустимая мощность греющего кабеля
сливной трубки = 115Вт (0,5A)
—
