3 Монтаж агрегата
Руководство по монтажу
8
EPRA14~18DAV3+W1
Daikin Altherma 3 H HT
4P586100-1C – 2020.01
4×

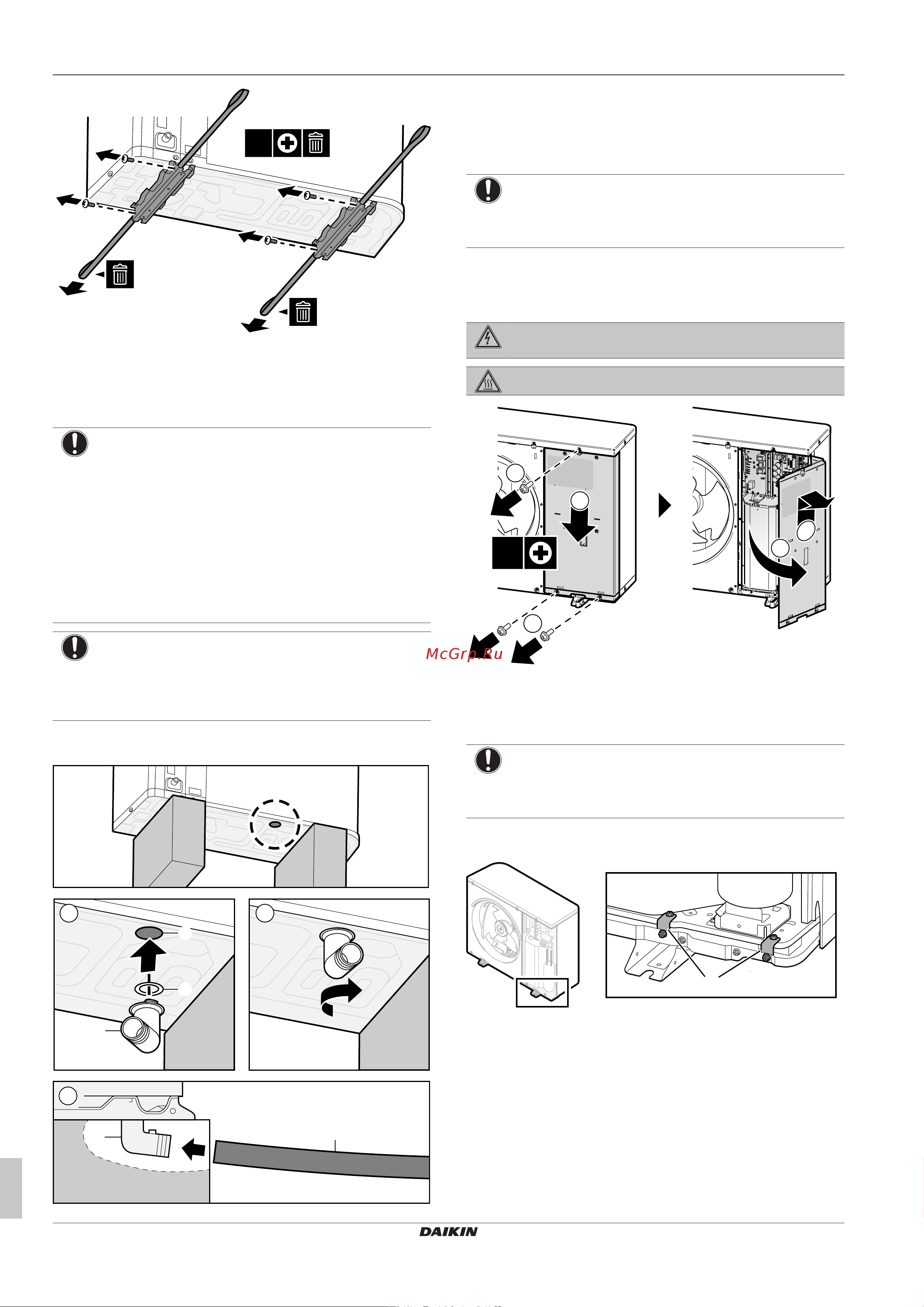

3.2.3 Обустройство дренажа
Убедитесь, что конденсационная вода удаляется надлежащим
образом.
ПРИМЕЧАНИЕ
Если агрегат устанавливается в холодном климате,
примите надлежащие меры ПРОТИВ замерзания
удаляемого конденсата. Мы рекомендуем сделать
следующее:
▪ установить теплоизоляцию на дренажный шланг;
▪ установить греющий кабель сливной трубки
(приобретается на месте). Подключение греющего
кабеля дренажной трубки рассмотрено в разделе
«5.3 Подключение электропроводки к наружному
блоку» [411].
ПРИМЕЧАНИЕ
Предусмотрите под агрегатом свободное пространство
как минимум 150мм. Кроме того, убедитесь, что блок
устанавливается как минимум на 100 мм выше
ожидаемого уровня снежного покрова.
Используйте сливную пробку (с уплотнительным кольцом) и
сливной шланг.
1 2
a
b
c
c
3
d
a Дренажное отверстие
b Уплотнительное кольцо (поставляется в качестве
дополнительного аксессуара)
c Сливная пробка (поставляется в качестве
дополнительного аксессуара)
d Шланг (приобретается на месте)
ПРИМЕЧАНИЕ
Уплотнительное кольцо. Чтобы не допустить
протечку, проверьте, правильно ли установлено
уплотнительное кольцо.
3.3 Чтобы открыть наружный
агрегат
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ОПАСНО! РИСК ОЖОГОВ
1
1
2
33
1
1
2
3
4
3×
3.4 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Транспортировочные опоры (2 шт.) служат для защиты блока
при транспортировке. При монтаже их необходимо снять.
a
a Транспортировочные опоры (2шт.)
1 Откройте крышку распределительной коробки. См. раздел
«3.3Чтобы открыть наружный агрегат» [48].
2 Открутите винты (4 шт.) на транспортировочных опорах и
выбросьте их.
3 Снимите транспортировочные опоры (2 шт.) и выбросьте
их.
