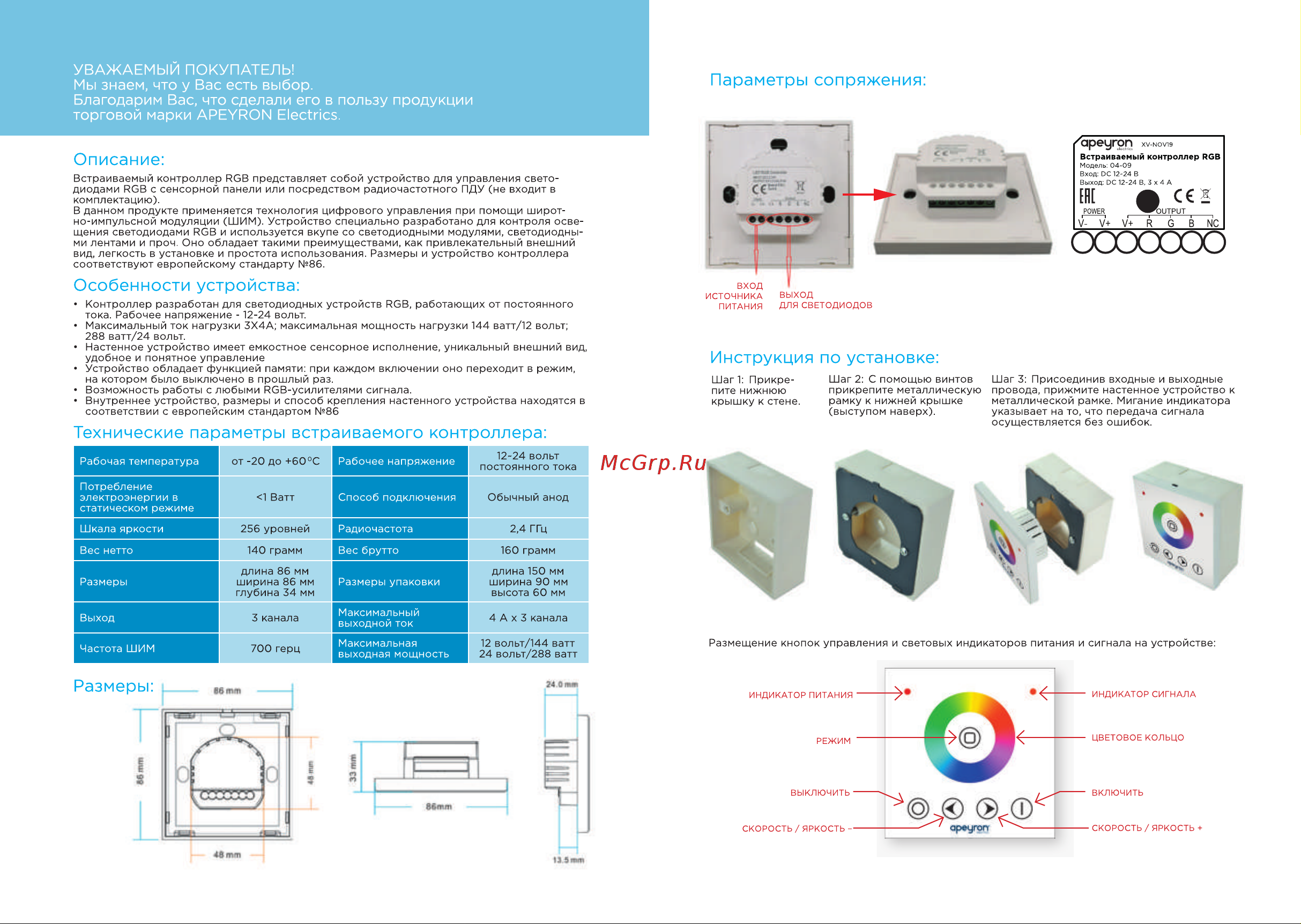

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ Мы знаем что у Вас есть выбор Благодарим Вас что сделали его в пользу продукции торговой марки APEYRON Electrics Параметры сопряжения Описание Встраиваемый контроллер RGB представляет собой устройство для управления свето диодами RGB с сенсорной панели или посредством радиочастотного ПДУ не входит в комплектацию В данном продукте применяется технология цифрового управления при помощи широт но импульсной модуляции ШИМ Устройство специально разработано для контроля осве щения светодиодами RGB и используется вкупе со светодиодными модулями светодиодны ми лентами и проч Оно обладает такими преимуществами как привлекательный внешний вид легкость в установке и простота использования Размеры и устройство контроллера соответствуют европейскому стандарту 86 Особенности устройства ВХОД 1 ИСТОЧНИКА выход ПИТАНИЯ ДЛЯ СВЕТОДИОДОВ Контроллер разработан для светодиодных устройств RGB работающих от постоянного тока Рабочее напряжение 12 24 вольт Максимальный ток нагрузки ЗХ4А максимальная мощность нагрузки 144 ватт 12 вольт 288 ватт 24 вольт Настенное устройство имеет емкостное сенсорное исполнение уникальный внешний вид удобное и понятное управление Устройство обладает функцией памяти при каждом включении оно переходит в режим на котором было выключено в прошлый раз Возможность работы с любыми RGB усилителями сигнала Внутреннее устройство размеры и способ крепления настенного устройства находятся в соответствии с европейским стандартом 86 Инструкция по установке Шаг 1 Прикре пите нижнюю крышку к стене Технические параметры встраиваемого контроллера Рабочая температура Потребление электроэнергии в статическом режиме Шкала яркости от 20 до 60 С Рабочее напряжение 12 24 вольт постоянного тока 1 Ватт Способ подключения Обычный анод 256 уровней Вес нетто 140 грамм Размеры длина 86 мм ширина 86 мм глубина 34 мм Радиочастота Вес брутто Размеры упаковки Выход 3 канала Максимальный выходной ток Частота ШИМ 700 герц Максимальная выходная мощность Шаг 3 Присоединив входные и выходные провода прижмите настенное устройство к металлической рамке Мигание индикатора указывает на то что передача сигнала осуществляется без ошибок 2 4 ГГц 160 грамм длина 150 мм ширина 90 мм высота 60 мм 4 А х 3 канала 12 вольт 144 ватт 24 вольт 288 ватт 24 От 48 тт Шаг 2 С помощью винтов прикрепите металлическую рамку к нижней крышке выступом наверх Размещение кнопок управления и световых индикаторов питания и сигнала на устройстве
