Daikin UATYA160BFC3Y1 [266/356] Parâmetro valor um descrição

Tradução das instruções originais

Packaged Rooftop

266

Reservamo-nos o direito de efetuar modicações no projeto sem aviso prévio.

UATYA

4P645203-1

Segundo o valor denido no parâmetro “ST9”, para a refrigeração, e “STH9”, para o aquecimento, a sonda de

regulação é:

- 0 = sonda de temperatura do ar de insuação;

- 1 = sonda de temperatura do ar de retorno/extração;

Segundo o valor denido no parâmetro “ST11”, para a refrigeração, e “STH11”, para o aquecimento, o tipo de

regulação da temperatura é:

- 0 = proporcional;

- 1 = "Cascade";

- 2 = PID.

40.3.1 Regulação térmica em refrigeração

A regulação térmica da unidade depende do parâmetro “ST9” que determina a sonda de referência para a temperatura

denida no setpoint (parâmetro “ST1”) e do parâmetro “ST11” que determina o tipo de regulação.

Com a regulação proporcional, o controlador ativa os recursos à disposição com o aumento do valor lido pela sonda

de referência respeito ao valor denido no setpoint.

Com a regulação “Cascade”, o controlador ativa os recursos, mantendo controlada a temperatura do ar em insuação.

Com a regulação PID, o controlador ativa os recursos à disposição com o aumento da solicitação. O controlador

calcula a solicitação vericando o valor lido pela sonda de referência respeito ao valor denido no setpoint e na sua

variação no tempo, utilizando os parâmetros denidos no PID.

Controlo de temperatura proporcional

Com o parâmetro “ST11” denido em “0”, ativa-se o controlador proporcional.

Os parâmetros relativos ao controlo proporcional da temperatura estão indicados na tabela.

Os valores dos parâmetros são indicativos. Em casos especícos podem ser denidos valores

diferentes.

Parâmetro Valor UM Descrição

ST1 24.0 °C Set Point de temperatura

ST4 2.0 °C Controlo proporcional - Refrigeração - Diferencial de ativação

ST5 0.1 °C Controlo proporcional - Refrigeração - Zona neutra de ativação

ST6 0.1 °C Controlo proporcional - Refrigeração - O󰀨set

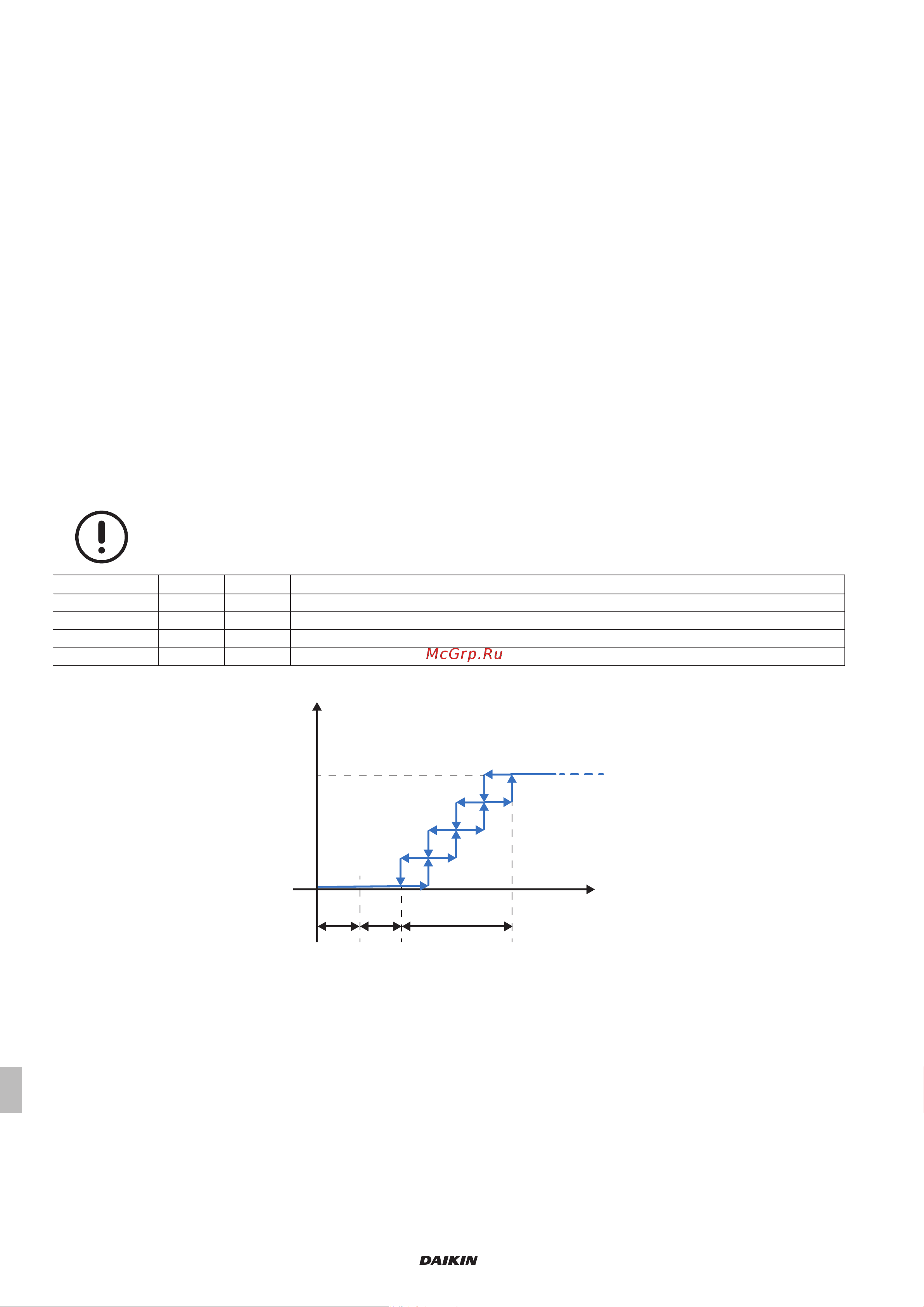

A seguir apresentamos uma representação gráca.

ST5

ST6 ST4

100

ST1

SdR °C

Fig. 67 Representação gráca da solicitação da refrigeração

Além dos parâmetros indicados na tabela, as siglas no gráco referem-se a:

- SdR = sonda de referência;

- % = valor percentual da solicitação.
