Selon la valeur congurée dans le paramètre « ST9 » pour le rafraîchissement et « STH9 » pour le chau󰀨age, la

sonde de réglage est la suivante :

- 0 = sonde de température air de refoulement ;

- 1 = sonde de température air de reprise ;

La thermorégulation de l'unité est en fonction du paramètre « ST9 » qui détermine la sonde de référence pour la

température paramétrée comme point de consigne, (paramètre « ST1 ») et du paramètre « ST11 » qui détermine le

type de réglage.

Avec le réglage proportionnel, le contrôleur active les ressources disponibles avec l'augmentation de la valeur lue par

la sonde de référence par rapport à la valeur congurée comme point de consigne.

Avec le réglage « Cascade », le contrôleur active les ressources tout en maintenant contrôlée la température de l'air

en refoulement.

Avec le réglage PID, le contrôleur active les ressources disponibles avec l’augmentation de la demande. Le contrôleur

calcule la demande en vériant la valeur lue par la sonde de référence par rapport à la valeur congurée comme

point de consigne et à sa variation dans le temps, en utilisant les paramètres congurés dans le PID.

ST1 24.0 °C Point de consigne température

ST4 2.0 °C Contrôle proportionnel - Rafraîchissement - Di󰀨érentiel d’activation

ST5 0.1 °C Contrôle proportionnel - Rafraîchissement - Zone neutre d’activation

ST6 0.1 °C Contrôle proportionnel - Rafraîchissement - O󰀨set

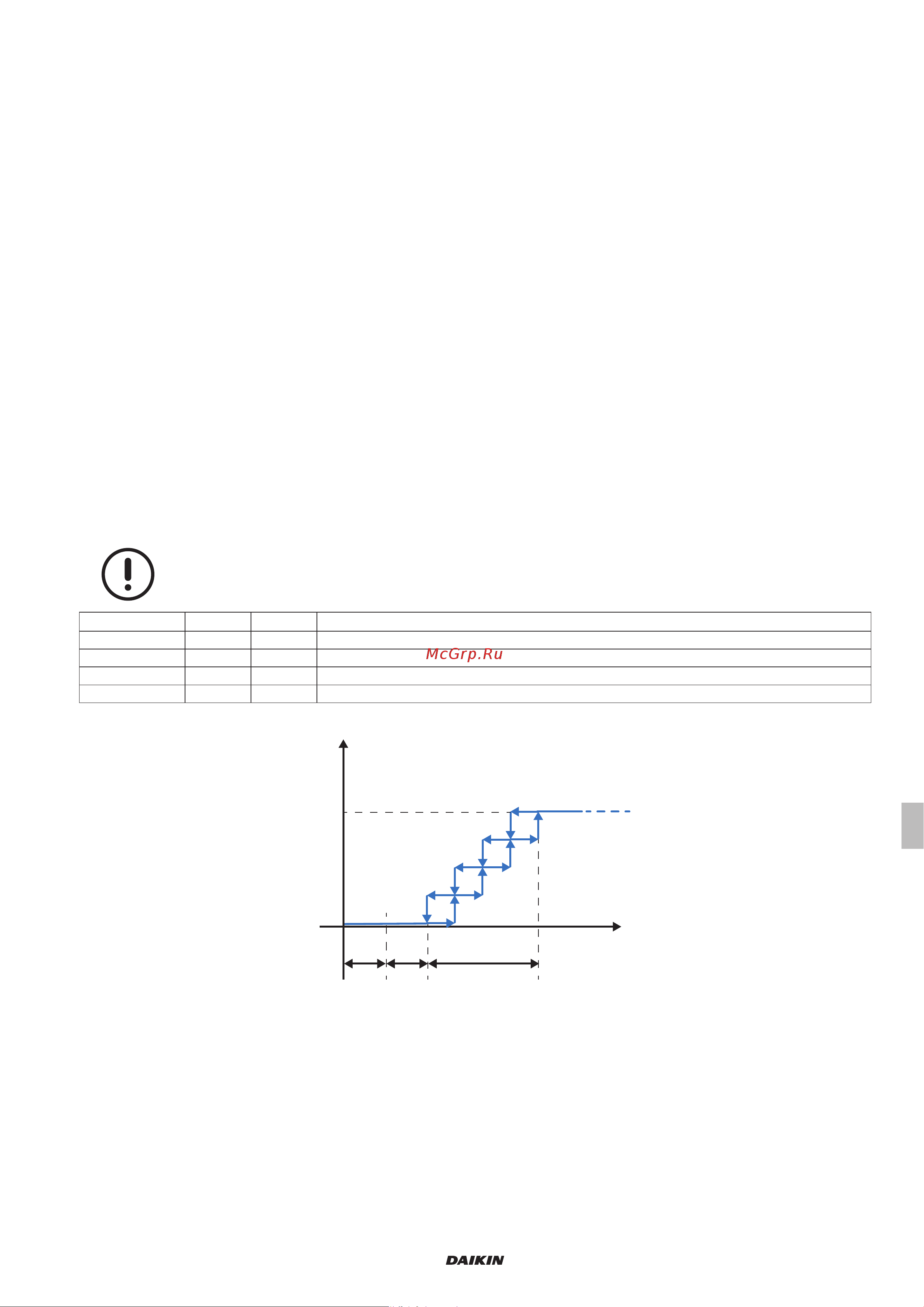

Voici ci-après une représentation graphique.

- % = valeur pourcentage de la demande.
