Daikin UATYA160BFC3Y1 [79/356] Conventions graphiques

Traduction des instructions originales

Packaged Rooftop

Nous nous réservons le droit d'apporter des modications au projet sans aucun préavis.

UATYA

4P645203-1

13 GRAPHISME À L'ÉCRAN

En phase de développement du logiciel d'application, une attention particulière a été accordée à l'utilisation intuitive

de l'interface de l'utilisateur.

13.1 Conventions graphiques

L'utilisation de l’écran tactile permet de naviguer dans l'interface.

Des icônes intuitives ont été utilisées comme des touches pour se déplacer facilement entre les écrans et les

di󰀨érents menus.

D'autres symboles simples sont utilisés pour indiquer les organes et les fonctions activées.

Les icônes utilisées comme des touches et les symboles présents dans les di󰀨érents écrans de l'interface sont

indiqués ci-après.

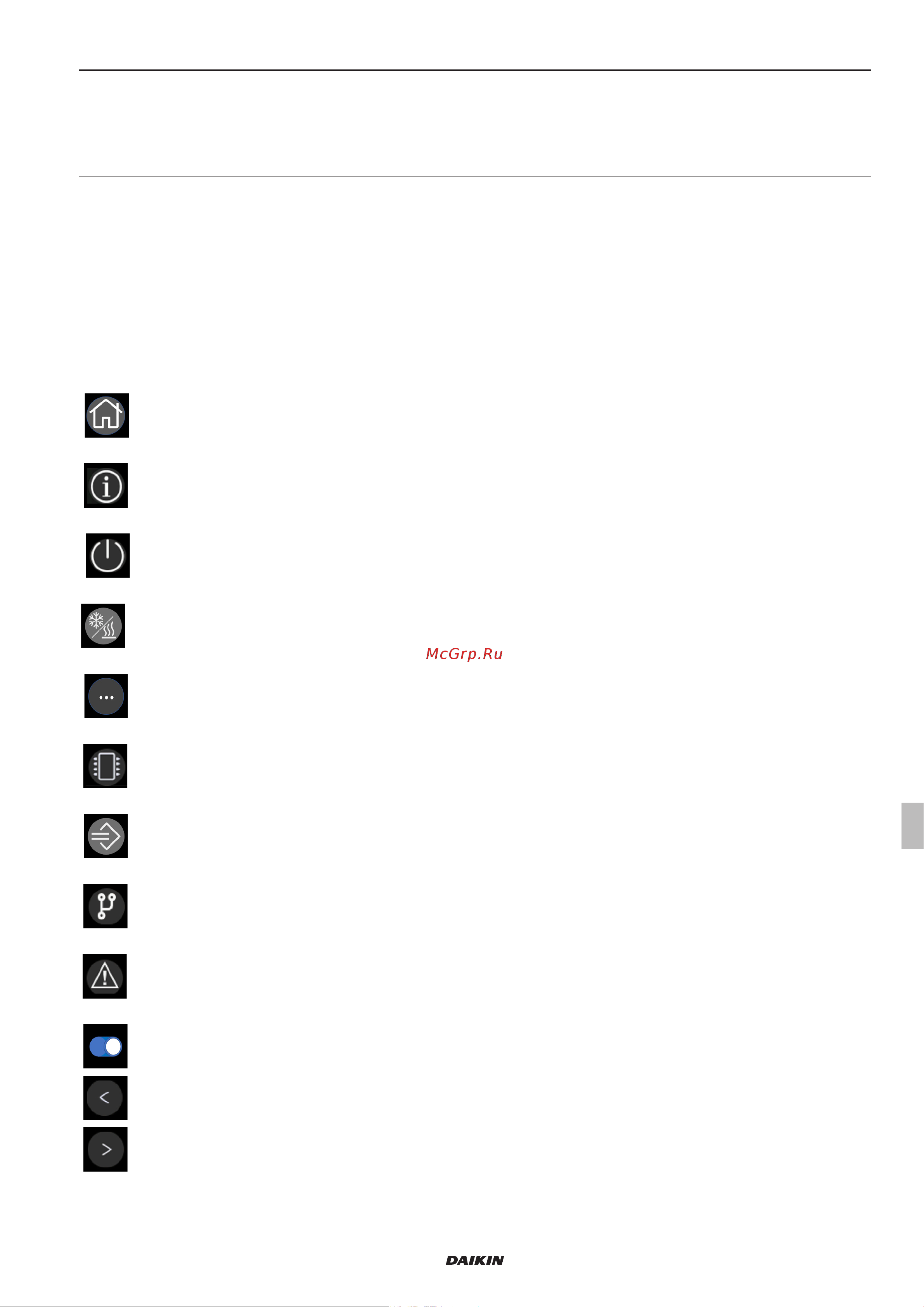

13.1.1 Icônes et symboles

Dans l’écran tactile, des icônes sont utilisées comme des touches physiques pour se déplacer entre les menus et à

l’intérieur des écrans. Les icônes présentes sont les suivantes :

« Accueil » cette icône permet de revenir à la page-écran principale. À l'aide des touches échées, il est

possible de se déplacer dans ce loop ;

« Infos » cette icône permet d’accéder aux écrans qui contiennent les informations relatives au logiciel et à

l’unité. À l'aide des touches échées, il est possible de se déplacer dans ce loop ;

« On/O󰀨 » cette icône permet d’accéder à l’écran pour le démarrage ou l’arrêt de l’unité via l'interface

utilisateur ;

« Froid/Chaud » cette icône permet d’accéder à l’écran pour le changement de fonctionnement rafraîchissement/

chau󰀨age via l'interface utilisateur ;

« Menu » à partir du masque principal, en appuyant sur cette icône, on accède à l’écran « Menu ». à partir

de n’importe quel écran, en appuyant sur cette icône, on retourne en arrière d’un niveau ;

« Demande » cette icône permet d’accéder aux écrans où gurent les di󰀨érentes demandes de l’installation.

À l'aide des touches échées, il est possible de se déplacer dans ce loop ;

« Volets » cette icône permet d’accéder à l’écran où gure l’état de fonctionnement des volets. À l'aide des

touches échées, il est possible de se déplacer dans ce loop ;

« Synoptique » cette icône permet d’accéder aux écrans où gure le schéma de principe du circuit de l'unité

; En touchant les composants du circuit, on accède aux informations et aux paramètres le concernant.

Pour accéder au menu des alarmes, toucher cette icône. Si l'icône est de couleur rouge, au moins une alarme

est activée ; si elle est grise, aucune alarme n'est activée.

Toucher cette icône pour activer ou désactiver la fonction à laquelle elle fait référence.

Toucher cette icône pour se déplacer à gauche et à l’intérieur du même loop d’écran.

Toucher cette icône pour se déplacer à droite et à l’intérieur du même loop d’écran.
