18 Deutsch
3.
Überprüfen Sie den Dichtungszustand des Außengeräts durch
das Schauglas. Vergewissern Sie sich, dass die Kältemittel-
menge ausreichend ist.
4.
Vergewissern Sie sich, dass das Innengerät Kaltluft abgibt.
Prüfen Sie, ob die Innentemperatur sinkt.
(Prüfen Sie, ob die Temperatur sinkt und die Solltemperatur im
Innengerät erreicht. Es dauert ungefähr 40 Minuten, bis die
Innentemperatur des Innengeräts –20 °C erreicht.)
Prüfen Sie, ob das Innengerät (für Kühlbetrieb oder Tiefkühl-
betrieb) in den Entfrostungsbetrieb versetzt wird.
5.
Schalten Sie die Stromversorgung aus, während der Betriebss-
chalter (RUN) des Außengeräts auf AUS steht.
(Das Stoppen des Gerätebetriebs durch direktes Unterbrechen
der Stromversorgung ist gefährlich. Wenn das Gerät auf diese
Weise gestoppt wird, kann seine Stromausfall-Kompensations-
funktion den Betrieb wiederherstellen, sobald die Stromversor-
gung wieder aktiviert wird. Außerdem kann derartiges Stoppen
des Geräts einen Ausfall des Kompressors verursachen).
Fehlerdiagnose
• Falls das System während des Probelaufs nicht normal funktion-
iert (d. h. die H2P-Anzeige leuchtet auf), überprüfen Sie den
Störungscode am System mit den Drucktasten an der Platine des
Außengeräts, und führen Sie die folgenden Schritte aus.
• Überprüfen Sie andere Störungscodes und Drucktasten unter
Bezugnahme auf die mitgelieferte Technische Anleitung.
*1
Stellen Sie den Betriebsschalter auf die Position “OFF”, um die
Stromversorgung zurückzusetzen, und stellen Sie dann den Schalter
wieder auf die Position “ON” zurück, um das Gerät wieder zu starten.
Falls das Problem bestehen bleibt, schlagen Sie im Wartungshand-
buch nach.
ACHTUNG
• Unterbrechen Sie die Stromversorgung nicht für 1 Minute nach
dem Umschalten des Betriebsschalters auf “ON”.
Die Kriechstromerfassung wird für mehrere Sekunden durch-
geführt, nachdem der Betriebsschalter auf “ON” gestellt wurde
und jeder Kompressor angelaufen ist, so dass die Unterbrechung
der Stromversorgung während dieser Zeitspanne zu einer
falschen Erfassung führt.
Für Händler
• Prüfen Sie nach dem Abschluss des Probelaufs, dass die Rohrle-
itungsabdeckung und die Frontplatte montiert sind.
• Erklären Sie dem Kunden bei der Auslieferung des Geräts
anhand der Bedienungsanleitung ausführlich die Handhabung
der Anlage.
• Für Vorsichtsmaßnahmen bei der Auslieferung nehmen Sie auch
auf die mitgelieferte Installationsanleitung des jeweiligen Geräts
Bezug.

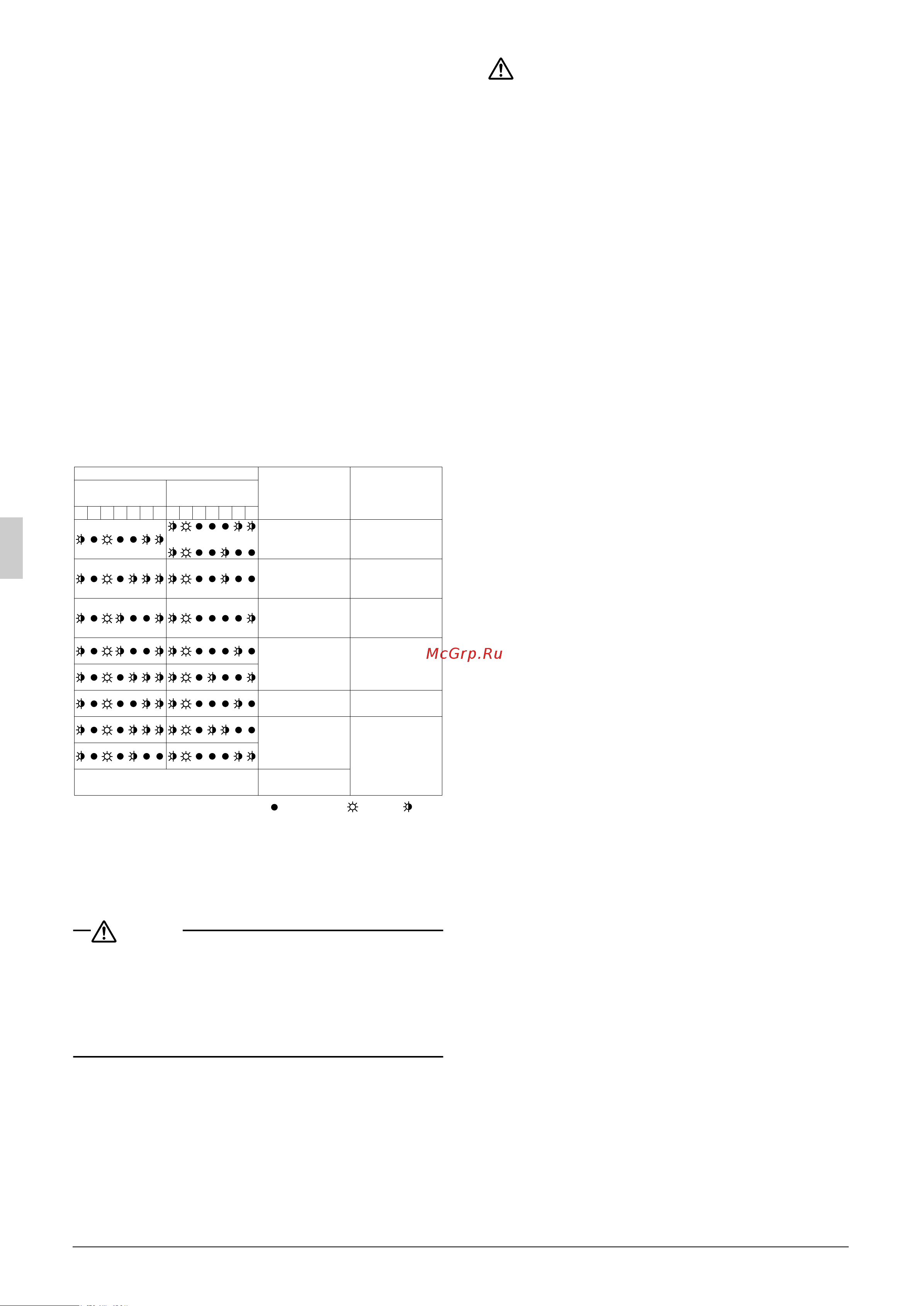

LED-Anzeige
(Taste BS3 einmal
gedrückt)
(Taste BS2 einmal
gedrückt)
H1P H2P H3P H4P H5P H6P H7P H1P H2P H3P H4P H5P H6P H7P
oder
Installationsfehler Abhilfemaßnahme
Die Absperrventile
wurden geschlossen
gelassen.
Öffnen Sie die
Absperrventile
vollständig.
Der Luftkanal ist
blockiert.
Verkabelung der
Stromversorgung mit
Phasenumkehrung
Tauschen Sie zwei
Kabel von den drei
Stromversorgungskabeln aus.
Spannungsabfall
Entfernen Sie
Hindernisse, die den
Luftkanal blockieren.
Führen Sie eine
Spannungsabfall-
kontrolle durch.
Siehe *1 unten.
Überprüfen Sie die
Kabelanschlüsse
der Stromversorgung.
Kriechstromverlust
Phase L2
unterbrochen
Phase L1 unterbrochen
Normalmonitor-LED (HAP) aus.
Ausgeschaltet Leuchtet Blinkt
02_DE_3P248411-2.fm Page 18 Monday, June 8, 2009 12:40 PM
