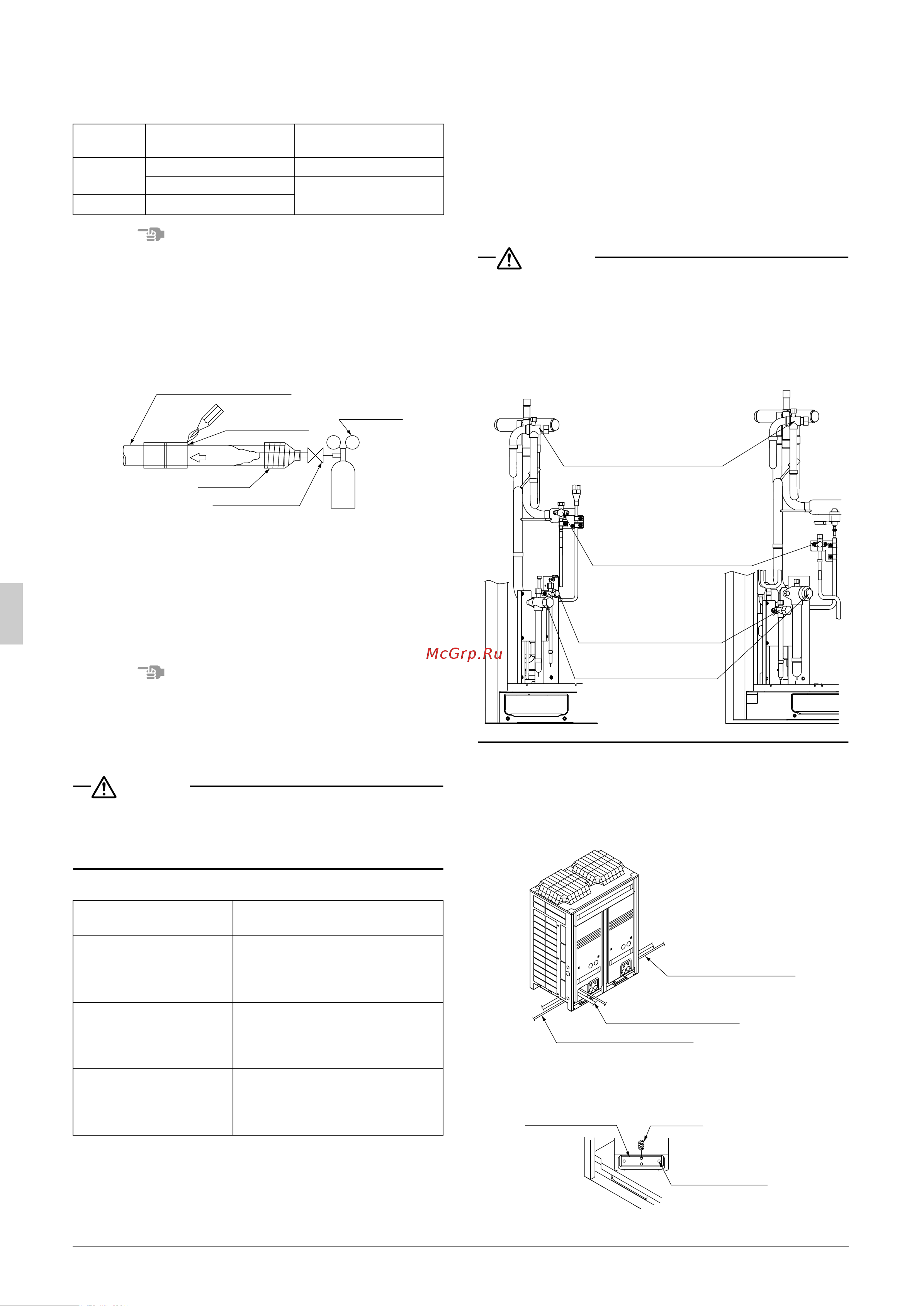

8 Français
6-2 Protection contre la contamination lors de
l’installation des tuyaux
Protégez les canalisations afin d’empêcher l’humidité, la crasse, la
poussière, etc. de pénétrer dans les canalisations.
Remarque
Faites particulièrement attention pour empêcher la crasse ou la
poussière de pénétrer lorsque vous faites passer les canalisations
par des trous dans les murs ou lorsque les bords des tuyaux passent
à l’extérieur.
6-3 Raccordement des conduites
• Veillez à exécuter la permutation du nitrogène ou le soufflage au
nitrogène lors de la soudure.
La soudure sans avoir exécuté la permutation du nitrogène ou le
soufflage au nitrogène dans les canalisation génère une grande
quantité de pellicule oxydée à l’intérieur des tuyaux, affectant
négativement les clapets et les compresseurs dans le système de
réfrigération et empêche le fonctionnement normal.
• Le régulateur de pression du nitrogène relâché lors de l’exécution
du brasage doit être réglé sur 0,02 MPa (environ 0,2 kg/cm
2
:
suffisamment pour ressentir une légère brise sur la joue).
Remarque
N’utilisez pas d’antioxydant lors de la soudure des joints de canalisa-
tion.
Les résidus peuvent bloquer les tuyaux et endommager l’équipement.
6-4 Installation du séchoir
ATTENTION
Pour ce produit, il faut installer un séchoir sur les tuyaux de liquide
sur le site.
(Si l’unité est utilisée sans qu’un séchoir ait été installé, elle risquera
de tomber en panne.)
Sélectionnez un séchoir dans le tableau suivant:
• Autant que possible, installez le séchoir dans un sens horizontal.
• Installez le séchoir aussi près que possible de l’unité extérieure.
• Retirez le capuchon du séchoir immédiatement avant d’effectuer
le brasage (pour éviter toute absorption de l’humidité de l’air).
• Pour le brasage du séchoir, suivez les instructions du manuel
d’instructions du séchoir.
• Réparez toute brûlure de la peinture du séchoir qui se produirait
pendant le brasage du séchoir.
Pour plus de détails concernant la peinture utilisée pour les répa-
rations, adressez-vous au fabricant.
• Le sens de l’écoulement est spécifié pour certains types de
séchoirs.
Réglez le sens de l’écoulement conformément au manuel d’utili-
sation du séchoir.
6-5 Connexion des canalisations de réfrigérant
ATTENTION
• En plus des clapets d’arrêt de gaz et de liquide, l’unité est équipée
d’un clapet d’arrêt de maintenance (voir le schéma ci-dessous).
• N’utilisez pas le clapet d’arrêt de maintenance*.
(Le réglage d’usine du clapet d’arrêt de maintenance est “ouvert”.
Pendant l’utilisation, laissez toujours ce clapet en position
ouverte. Si vous utilisez l’unité avec le clapet en position fermée,
ceci risque de causer une panne du compresseur.)
1.
Direction dans laquelle faire ressortir les tuyaux.
Les canalisations locales entre les unités doivent être connectées
soit vers l’avant, soit vers les côtés (prises en les faisant passer par le
fond de l’unité), comme montré dans la figure suivante.
Lors du passage par le fond, utilisez le trou d’expulsion au fond du
cadre.
Précautions à prendre lors du perçage des trous d’expulsion
• Ouvrez le trou d’expulsion à la base du cadre en perçant les 4
espaces concaves situés autour avec un foret de 6 mm.
Emplace-
ment
Période d’installation Méthode de protection
Extérieur
Plus d’un mois Pincez le tuyau
Moins d’un mois
Pincez le tuyau ou
entourez-le d’une bande
Intérieur
Quelle que soit la période
Modèle
Noyau de séchoir requis
(type recommandé)
LRMEQ5AY1, LRLEQ5AY1
LRMEQ6AY1, LRLEQ6AY1
80g (tamis moléculaire équivalent
100%)
(DML083/DML083S : fabriqué par
Danfoss)
LRMEQ8AY1, LRLEQ8AY1
LRMEQ10AY1, LRLEQ10AY1
LRMEQ12AY1, LRLEQ12AY1
160g (tamis moléculaire équivalent
100% )
(DML163/DML163S : fabriqué par
Danfoss)
LRMEQ15AY1, LRLEQ15AY1
LRMEQ20AY1, LRLEQ20AY1
160g (tamis moléculaire équivalent
100% )
(DML164/DML164S : fabriqué par
Danfoss)
Conduites du réfrigérant
Régulateur
Clapet pratique
Bouchage
Azote
Azote
Point à souder
au laiton
Clapet d’arrêt du côté liquide
(fourni avec l’orifice de service)
Clapet d’arrêt du côté gaz
(fourni avec l’orifice de service)
* Clapet d’arrêt de maintenance
* Clapet d’arrêt de maintenance
Raccordement à droite
Raccordement à l’avant
Raccordement à gauche
Trou d’expulsion
Section concave
(4 points)
Perceuse
03_FR_3P248411-2.fm Page 8 Monday, June 8, 2009 12:43 PM
