Italiano 3
Nota
Non eliminare nessuno degli accessori fino al termine dell’installazi-
one.

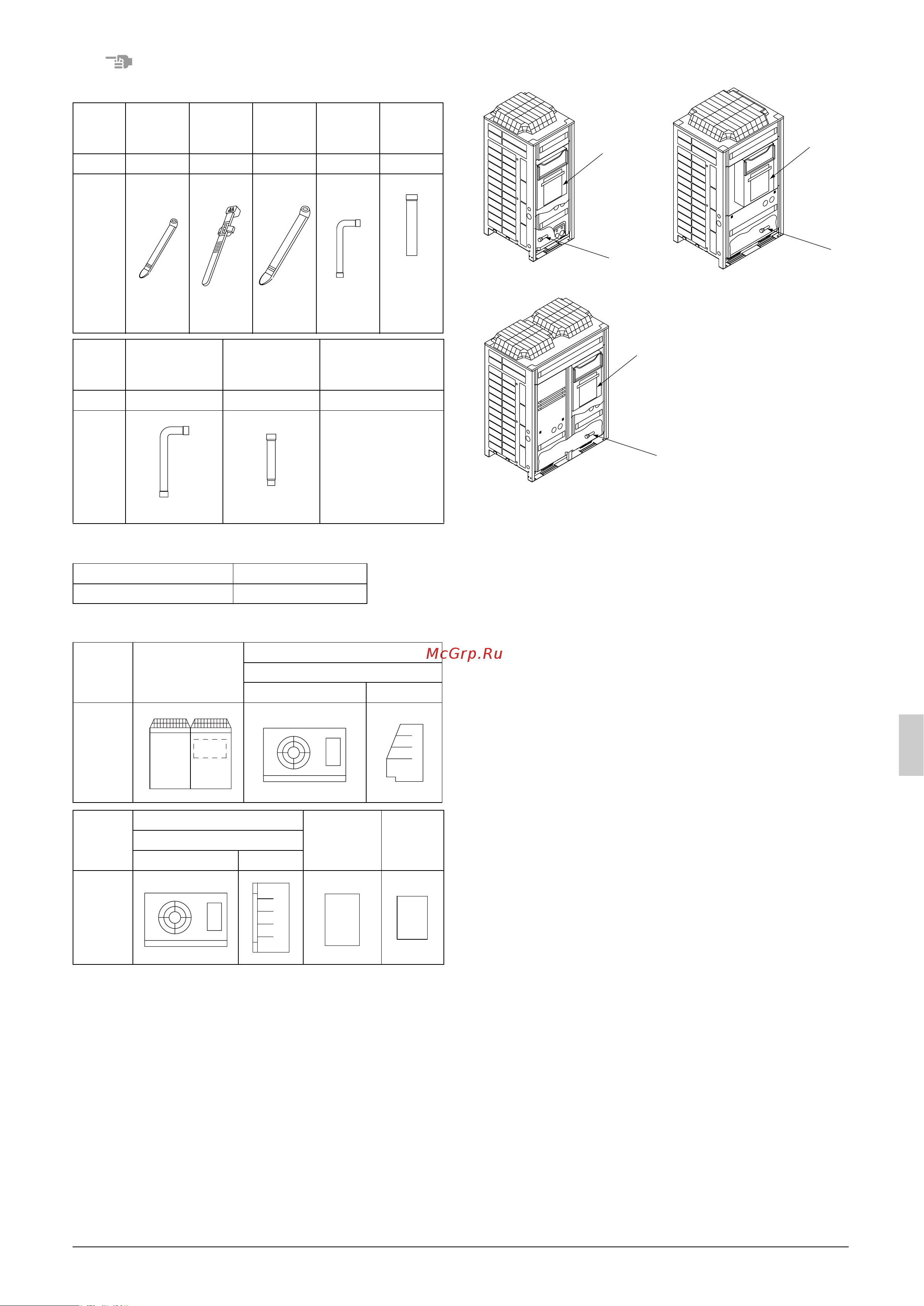

2-2 Serie modello
2-3 Esempio di configurazione di sistema
1 Manuale d’uso
2 Manuale di installazione
3 Morsetti
4 Tubi accessori (Installati sulla parte inferiore del telaio)
2-4 Limitazioni unità interna
• Installare una valvola di espansione termostatica di tipo mecca-
nico R410A su ogni unità interna.
• Isolare il blocco sonda della valvola di espansione termostatica di
tipo meccanico.
• Installare per ogni unità interna una valvola solenoide R410A
(pressione differenziale di funzionamento massima di 3,5 MPa
[35 bar] o superiore) sul lato principale della valvola di espansione
termostatica di tipo meccanico sopra descritta.
• Installare per ogni unità interna un filtro sul lato principale della
valvola solenoide sopra descritta. Determinare la quantità delle
maglie del filtro basata sulla misura specificata dalla valvola sole-
noide e dalla valvola di espansione termostatica di tipo mecca-
nico in uso.
• Instradare il percorso verso lo scambiatore di calore dell’unità
interna, affinché il flusso del refrigerante vada dall’alto verso il
basso.
• Quando s’installa una serie di unità interne, assicurarsi d’instal-
larle tutte allo stesso livello.
• Come metodo di sbrinamento, usare uno sbrinamento a fermata
semplice o un riscaldatore elettrico. I modelli di sbrinamento a
gas caldo non possono essere usati.
3. SCELTA DELLA COLLOCAZIONE
Scegliere un luogo per l’installazione che soddisfi le seguenti condiz-
ioni. Ottenere il permesso da parte del cliente.
1.
Non devono esservi pericoli di incendio dovuti alla fuoriuscita di
gas infiammabili.
2.
Selezionare la collocazione dell’unità in modo che l’aria di scarico
e il rumore che essa produce non rechino disturbo ad altri.
3.
La base di appoggio deve essere abbastanza robusta da soste-
nere il peso dell’unità, e il pavimento deve essere piano per pre-
venire l’insorgere di vibrazioni e la generazione di rumore.
4.
La lunghezza delle tubazioni fra l’unità esterna e quella interna
non deve eccedere quella massima ammessa per esse.
(Fare riferimento a “6. TUBAZIONI DEL REFRIGERANTE”)
Nome
Morsetto
(1)
Morsetto
(2)
Morsetto
(3)
Tubo
accessorio
lato gas (1)
Tubo
accessorio
lato gas (2)
Quantità
11 pz. 1 pz. 1 pz. 1 pz. 1 pz.
Forma
Piccolo Grande
Spesso
(compreso
solo con
tipo 5A, 6A )
Nome
Tubo
accessorio
lato liquido (1)
Tubo
accessorio
lato liquido (2)
Altri
Quantità
1 pz. 1 pz. 1 pezzo per ogni voce
Forma
Sottile
• Manuale d’uso
•
Manuale di installazione
•
Dichiarazione di con-
formità (PED)
• Etichetta “CARICO
DI RIFERIMENTO
AGGIUNTIVO”
MT (Media Temperatura) LRMEQ5~20AY1(E)
LT (Bassa Temperatura) LRLEQ5~20AY1(E)
Nome Unità esterna
Unità interna
MT (Media Temperatura)
Refrigeratore unità Vetrina
Forma
Nome
Unità interna
Pannello di
controllo (Sbri-
namento)
Pannello
avvertenza
LT (Bassa Temperatura)
Refrigeratore unità
Vetrina
Forma
1, 2, 3
1, 2, 3
4
4
[Tipo 5A, 6A] [Tipo 8A, 10A, 12A]
1, 2, 3
4
[Tipo 15A, 20A]
05_IT_3P248411-2.fm Page 3 Monday, June 8, 2009 12:49 PM
