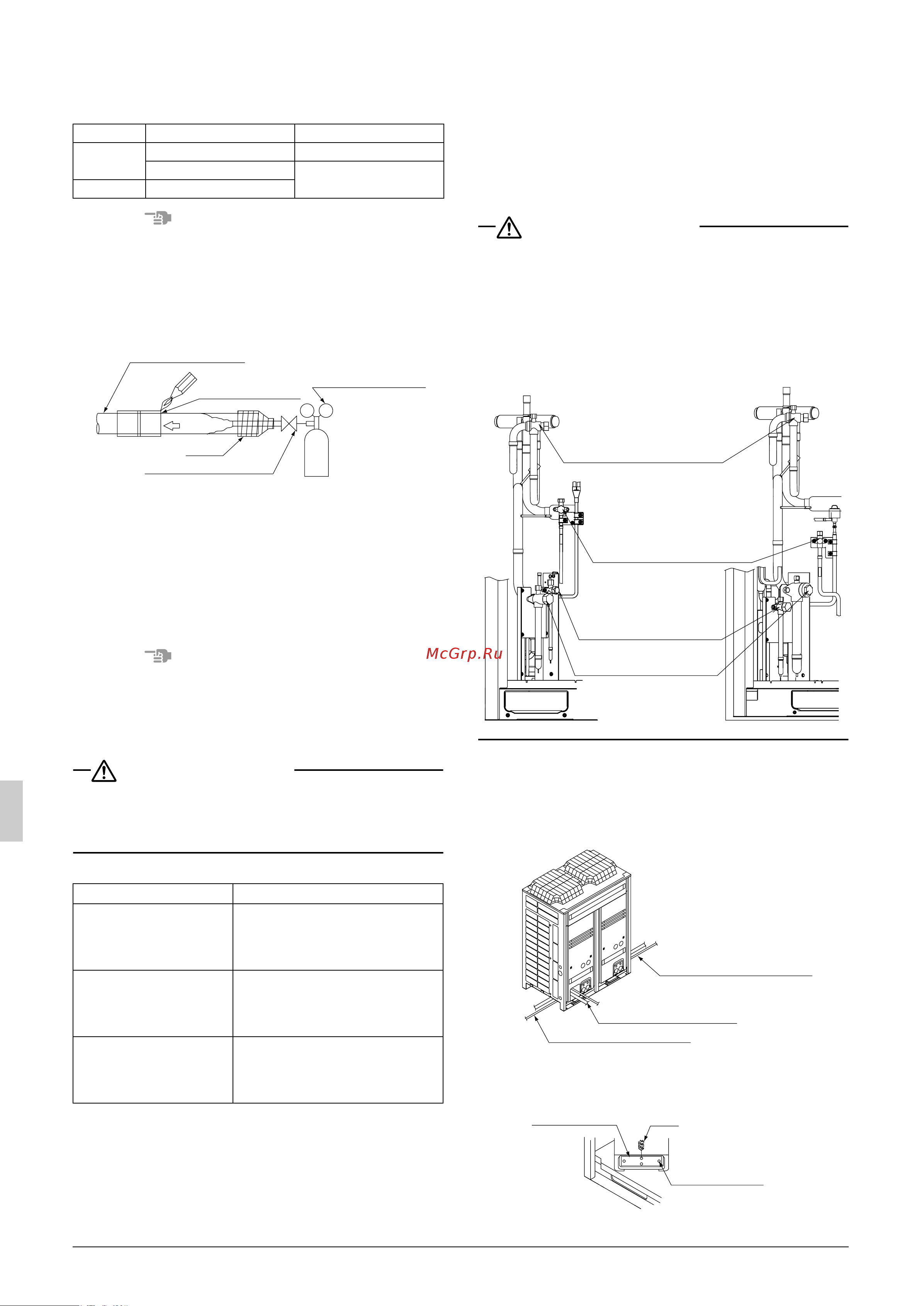

8 Nederlands
6-2 Beveiliging tegen verontreiniging bij het
installeren van leidingen
Bescherm de leidingen om het binnendringen van vocht, stof en vuil,
enz. in de leidingen te voorkomen.
Opmerking
Wees speciaal voorzichtig om te voorkomen dat vuil of stof binnen-
dringt bij het duwen van leidingen door gaten in muren en bij het naar
buiten duwen van leidinguiteinden.
6-3 Aansluiten van de leidingen
• Zorg ervoor bij het solderen stikstofpermutatie of stikstofinblazing
uit te voeren.
Solderen zonder het uitvoeren van stikstofpermutatie of stikstofin-
blazing in de leidingen veroorzaakt grote hoeveelheden oxidatie-
film in de leidingen dat afsluiters en compressoren in het
koelsysteem nadelig beïnvloedt en normaal functioneren ver-
hindert.
• De drukregelaar voor de stikstof die ontsnapt wanneer het sol-
deren wordt uitgevoerd, moet op 0,02 MPa worden ingesteld
(ongeveer 0,2 kg/cm
2
: deze druk is zodanig dat u de stikstof licht
tegen uw wang voelt blazen).
Opmerking
Gebruik geen anti-oxidanten bij het solderen van leidingkoppelingen.
Leidingen kunnen door restanten verstopt raken waardoor apparat-
uur defect kan raken.
6-4 Installatie van de droger
VOORZORGSMAATREGELEN
Bij dit product moet ter plaatse een droger op de vloeistofleiding
worden geïnstalleerd.
(Gebruik van het apparaat zonder dat er een droger is geïnstalleerd,
kan resulteren in een defect.)
Kies een droger uit de volgende tabel:
• Installeer de droger in horizontale richting, indien mogelijk.
• Installeer de droger zo dicht mogelijk bij de buitenunit.
• Verwijder de drogerkap even voor het solderen (om absorberen
van vocht uit de lucht te voorkomen).
• Volg voor het solderen van de droger de instructies in de han-
dleiding van de droger op.
• Repareer eventuele verbranding van de drogerverf die tijdens het
solderen van de droger optreedt. Neem contact op met de fabri-
kant voor verdere informatie over de verf die u nodig hebt voor de
reparatie.
• Voor sommige drogermodellen wordt een bepaalde stroming-
srichting voorgeschreven.
Stel de stromingsrichting in overeenkomstig de aanwijzingen in
de handleiding van de droger.
6-5 De koelmiddelleidingen aansluiten
VOORZORGSMAATREGELEN
• In aanvulling op de gas- en vloeistofafsluiters is dit apparaat
voorzien van een onderhoudsafsluiter (zie de onderstaande
afbeelding).
• Bedien de onderhoudsafsluiter niet.*
(De fabrieksinstelling voor de onderhoudsafsluiter is “open.”
Tijdens gebruik moet deze afsluiter altijd in de geopende stand
staan.
Wanneer u het apparaat gebruikt met de afsluiter in de gesloten
stand, kan de compressor defect raken.)
1.
Richting voor het naar buiten brengen van de leidingen
De lokale leidingen tussen de units kunnen aan de voorzijde of
aan de zijkanten aangesloten worden (via de bodem naar buiten
geleid worden), zoals getoond in onderstaande afbeelding.
Bij het naar buiten leiden via de bodem, de uitdrukopening in het
bodemframe gebruiken.
Voorzorgsmaatregelen bij het uitboren van uitdrukopeningen
• Open een uitdrukopening in het basisframe door de 4 holten er
om heen met een 6 mm boor uit te boren.
Plaats Installatieperiode
Beschermingsmethode
Buiten
Meer dan een maand Leiding dichtklemmen
Minder dan een maand
Leiding dichtklemmen of
met tape afplakken
Binnen Ongeacht de periode
Model
Vereiste drogerkern (aanbevolen type)
LRMEQ5AY1, LRLEQ5AY1
LRMEQ6AY1, LRLEQ6AY1
80g (gelijk aan 100% moleculaire fil-
tering)
(DML083/DML083S: gemaakt door
Danfoss)
LRMEQ8AY1, LRLEQ8AY1
LRMEQ10AY1, LRLEQ10AY1
LRMEQ12AY1, LRLEQ12AY1
160g (gelijk aan 100% moleculaire fil-
tering)
(DML163/DML163S : gemaakt door
Danfoss)
LRMEQ15AY1, LRLEQ15AY1
LRMEQ20AY1, LRLEQ20AY1
160g (
gelijk aan 100% moleculaire fil-
tering
)
(DML164/DML164S :
gemaakt door
Danfoss
)
Koelmiddel leidingen
Plaats van de
soldeerverbinding
Stikstof
Tape
Handbedieningsventiel
Drukreduceerventiel
Stikstof
Afsluiter vloeistofzijde (voorzien
van onderhoudsaansluiting)
Afsluiter gasaanvoerzijde
(voorzien van onderhouds-
aansluiting)
* Onderhoudsafsluiter
* Onderhoudsafsluiter
Aansluiting via linkerzijde
Aansluiting via voorzijde
Aansluiting via rechterzijde
Uitdrukopening
Boor
Holle gedeelte
(4 punten)
06_NL_3P248411-2.fm Page 8 Monday, June 8, 2009 12:51 PM
