02
12
Ru
02

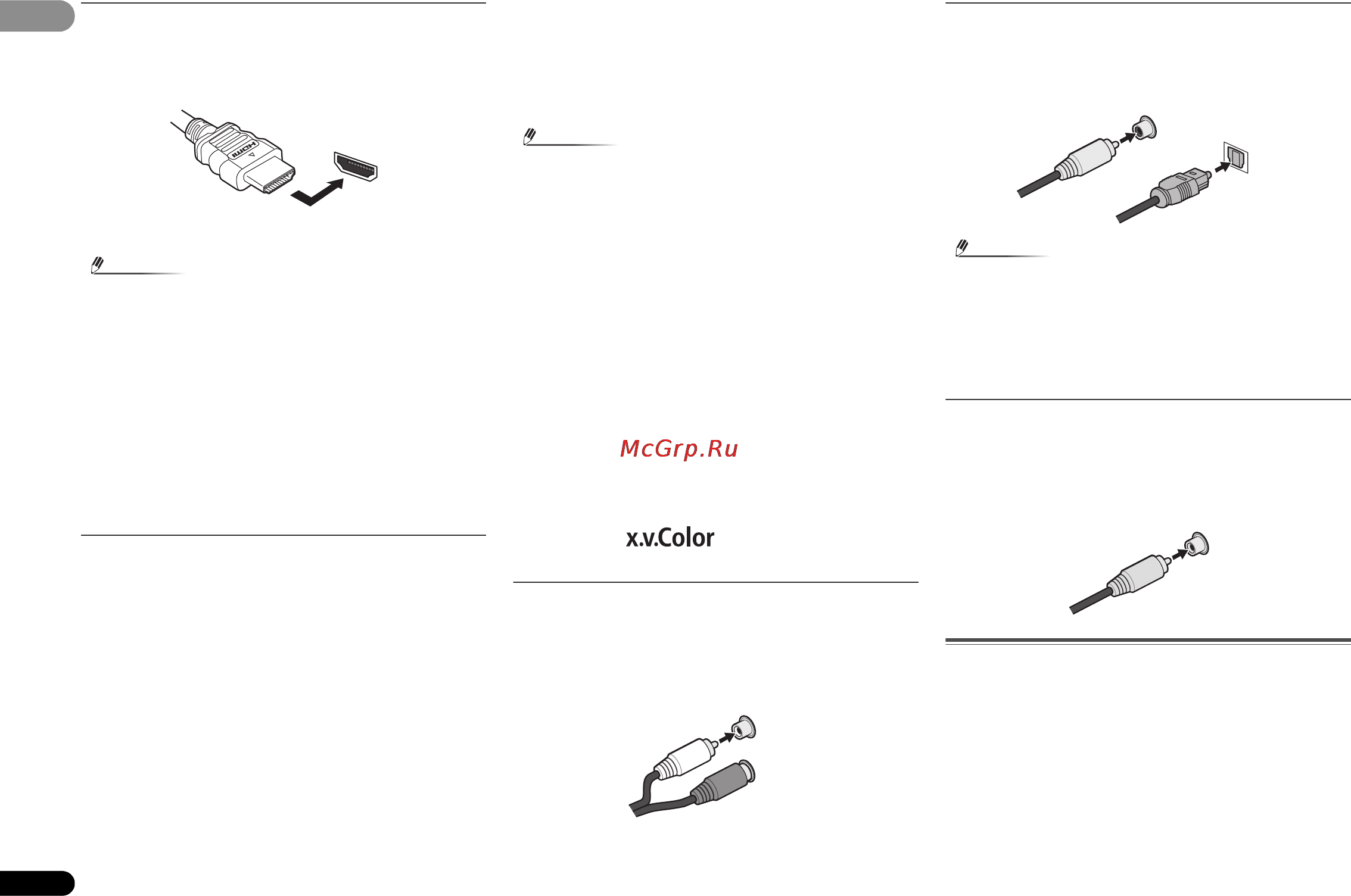

Кабели HDMI
Одновременно по одному кабелю могут передаваться как видео-, так
и звуковые сигналы. При подключении через этот ресивер
проигрывателя и телевизора, используйте для обоих подключений
кабели HDMI.
Будьте внимательны и соблюдайте правильность направления при
подключении разъема.
Примечание
• Установите параметр HDMI, как описано в Настройка
параметров звука на стр. 24 в положение
THRU
(THROUGH), если необходимо прослушать звук HDMI,
выводимый вашим телевизором (звука от данного
ресивера не будет слышно).
• Если на телевизоре не появляется видеосигнал, попробуйте
отрегулировать настройки разрешения используемого
компонента или дисплея. Учтите, что некоторые компоненты
(например, игровые видеоприставки) имеют разрешение,
отображение которого невозможно. В этом случае
используйте (аналоговое) композитное подключение.
• Когда через HDMI поступает видеосигнал 480i, 480p, 576i или
576p, прием многоканального звука PCM и HD-звука
невозможен.
О HDMI
При помощи подключения HDMI передаются несжатые цифровые
видеосигналы, а также практически любые виды цифрового звука,
с которыми совместим подключенный компонент, включая DVD-
Video, DVD-Audio, SACD, Dolby Digital Plus, Dolby TrueHD, DTS-
HD Master Audio (см. ниже информацию об ограничениях), Video
CD/Super VCD и CD.
Данный ресивер поддерживает технологию High-Definition
Multimedia Interface (HDMI
®
).
С помощью подключений HDMI данный ресивер поддерживает
описанные ниже функции.
• Цифровая передача несжатого видео (материала, защищенного
по системе HDCP (1080p/24, 1080p/60, и др.))
• Передача сигнала 3D
• Передача сигнала Deep Color
• Передача сигнала x.v.Color
• Возвратный аудиоканал
• Прием многоканальных линейных цифровых аудиосигналов
PCM (192 кГц или менее) для макс. 8 каналов
• Прием следующих цифровых аудиоформатов:
– Dolby Digital, Dolby Digital Plus, DTS, аудиосигналы с
высоким битрейтом (Dolby TrueHD, DTS-HD Master
Audio), DVD-Audio, CD, SACD (только 2-канальный
DSD), Video CD, Super VCD
• Синхронизированное управление компонентов при помощи
функции Control по HDMI (см. Функция Управление по
HDMI
на стр. 31).
Примечание
• Используйте кабель High Speed HDMI
®
. Если
используется обычный кабель HDMI, а не кабель High
Speed HDMI
®
, он может работать неправильно.
• Если подключается кабель HDMI со встроенным
эквалайзером, он может работать неправильно.
• Передача сигналов 3D, Deep Color, x.v.Color и возвратного
аудиоканала возможна только при подключении к
совместимому компоненту.
• Передачи цифровых аудиосигналов в формате HDMI требуют
большего времени для распознавания. В связи с этим, может
возникать пропадание аудиосигнала при переключении между
аудиоформатами или начале воспроизведения.
• Включение/отключение устройства, подключенного к разъему
HDMI OUT этого устройства во время воспроизведения, или
отсоединение/подсоединение кабеля HDMI во время
воспроизведения, может вызвать помехи или прерывание
звука.
HDMI, логотип HDMI и High-Definition Multimedia Interface
являются торговыми марками или зарегистрированными
торговыми марками HDMI Licensing, LLC в США и других
странах.
“x.v.Color” и являются торговыми
марками Sony Corporation.
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
стандартную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые – к
разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
Примечание
• Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей и используются для подключения к разъемам
композитного видео. Штекеры с желтой маркировкой отличают их
от аудиокабелей.
Подключение видеовыходов
Данный ресивер не оборудован видеопреобразователем. Если для
подключения к входному устройству используются кабели HDMI,
такие же кабели нужно использовать для подключения к
телевизору.
Сигналы, поступающие с аналоговых (композитных) видеовходов
устройства не будут передаваться с HDMI OUT.
HDMI
L
R
A
UDIO
Белый (левый)
Красный (правый)
COAXIAL
IN
IN
OPTICAL
Коаксиальный
цифровой
аудиокабель
Оптический кабель
V
IDEO
Желтый
