Pioneer VSX-S300-K [6/36] Органы управления и индикаторы
![Pioneer VSX-S300-K [6/36] Органы управления и индикаторы](/views2/1080204/page6/bg6.png)
01
6
Ru
01

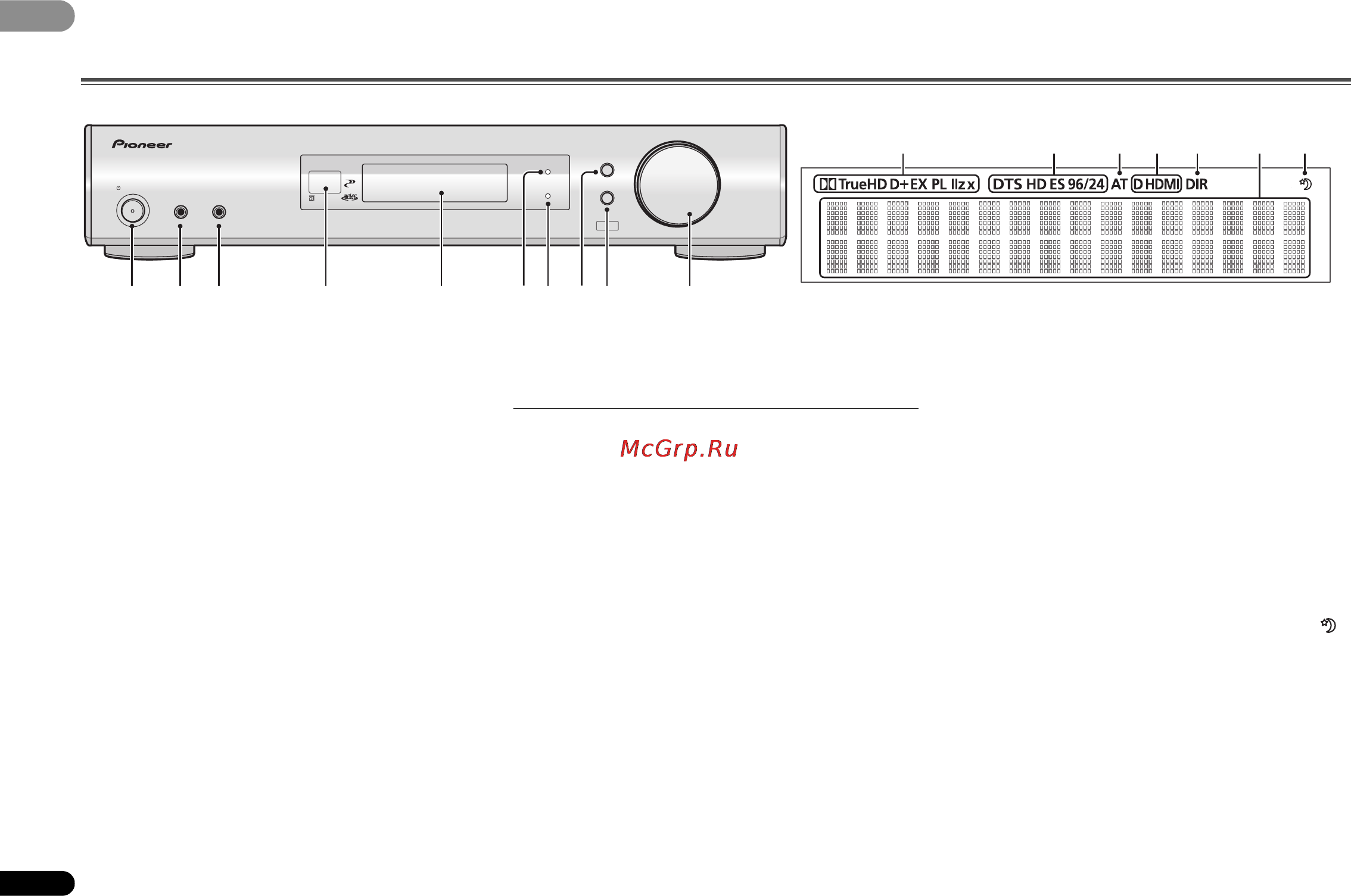

Глава 1:
Органы управления и индикаторы
Передняя панель
1
STANDBY/ON
2 Гнездо
PHONES
Используйте для подключения наушников. При
подключении наушников звук не будет воспроизводиться
через громкоговорители. Когда звук идет через наушники,
можно выбрать только режим звучания PHONES SURR,
STEREO или STEREO ALC (режим S.R AIR также можно
выбрать с помощью входа ADAPTER).
3 Гнездо
PORTABLE/MCACC SETUP MIC
Используется для подключения вспомогательного
компонента с помощью кабеля с миниатюрным стерео
разъемом (стр. 15) или для подключения микрофона при
автоматической настройке Auto MCACC (стр. 16).
4 Датчик пульта
Принимает сигналы от пульта ДУ (см. Дальность действия
пульта дистанционного управления на стр.8).
5 Символьный дисплей
См. Дисплей ниже.
6 Индикатор
MCACC
Загорается, когда включена функция Acoustic Calibration EQ
(стр. 25) (для «Acoustic Calibration EQ» автоматически
задается значение «Вкл.» после автоматической настройки
MCACC (стр. 16)).
7 Индикатор
HDMI
Мигает при подключении компонента, оборудованного
HDMI; светится, когда компонент подключен (стр. 13).
8
INPUT SELECTOR
Используется для выбора источника входа (стр. 18).
9
SOUND RETRIEVER
Нажмите для восстановления качества звучания диска CD для
сжатых аудиоисточников (стр. 24).
10 Peryлятор
MASTER VOLUME
Дисплей
11 Индикаторы Dolby Digital
2 D – Загорается при обнаружении сигнала в формате
Dolby Digital.
2TrueHD – Загорается при обнаружении источника
аудиосигнала в формате Dolby TrueHD.
2 D+ – Загорается при обнаружении источника
аудиосигнала в формате Dolby Digital Plus.
EX – Загорается при включенном декодировании Dolby
Digital EX.
PLII(x/z) – Загорается при включенном декодировании
2 Pro Logic II/2 Pro Logic IIx или 2 Pro Logic IIz (см.
Прослушивание материала с использованием объемного
звучания на стр. 22 для получения подробной
ин
формации).
12 Индикаторы DTS
DTS – Загорается при обнаружении источника
аудиосигнала в формате DTS.
HD – Загорается при обнаружении источника с
кодированными аудиосигналами DTS-EXPRESS или
DTS-HD.
ES – Загорается при включенном декодировании DTS-ES.
96/24 – Загорается при обнаружении источника
аудиосигнала в формате DTS 96/24.
13 Индикаторы режима прослушивания
AT – Высвечивается при включении функции Auto
Surround (стр. 22).
DIR – Загорается, когда включен режим DIRECT или
PURE DIR (стр. 23).
14 Индикаторы аудиосигналов
D – Загорается, когда выбран цифровой аудиовход.
Мигает, когда выбран цифровой аудиовход, а цифровой
сигнал на входе отсутствует.
HDMI – Загорается, когда выбран вход HDMI. Мигает,
когда выбран вход HDMI, а входной сигнал HDMI
отсутствует.
15 Символьный дисплей
Отображает различную информацию о системе,
предварительно заданный номер тюнера или тип входного
сигнала и т. п.
16 Индикатор таймера перехода в спящий режим ()
Загорается, когда ресивер находится в режиме ожидания
(стр.7).
MASTER
VOLUME
AUDIO/ VIDEO MULTI-CHANNEL RECEIVER
VSX
-S300
PORTABLE
/
MCACC
SETUP
MICPHONES
STANDBY/ ON
MCACC
HDMI
SOUND
RETRIEVER
INPUT SELECTOR
1 2 3 4 5678910
11 12 14 15 1613 13
