02
14
Ru
02

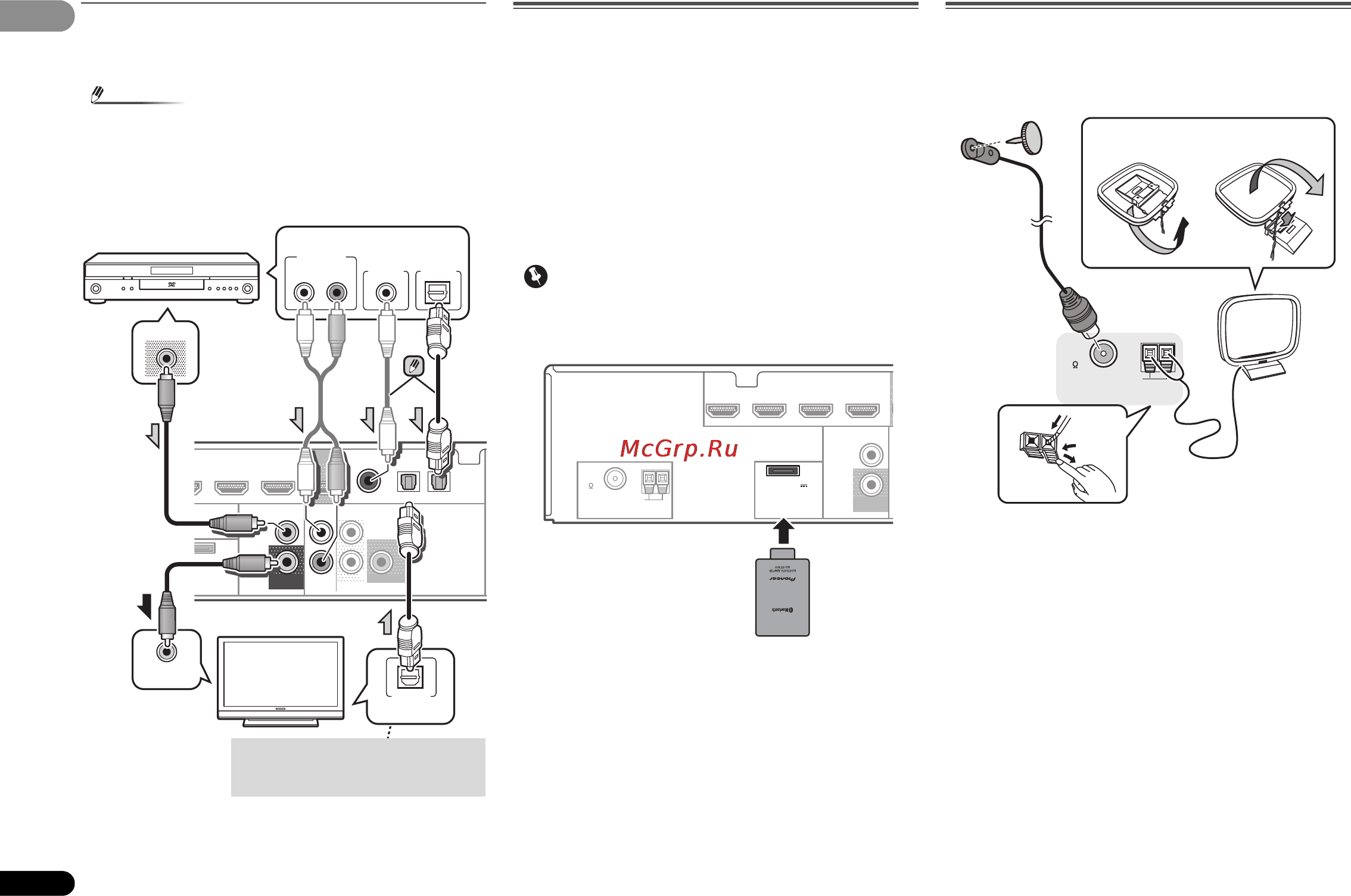

Подключение компонента без разъема HDMI
На данном рисунке показаны подключения телевизора и
проигрывателя DVD (или другого компонента воспроизведения)
без разъема HDMI к ресиверу.
Примечание
• При использовании цифрового кабеля для аудиовхода
проигрывателя DVD измените настройку «Composite
Input» (композитный вход) на
CD (Коаксиальный) или
DIGITAL AUX (Оптический) через меню «Input Assign»
(Назначение входа) (см. Меню назначения входов на
стр. 30).
Подключение дополнительного АДАПТЕРА
Bluetooth
®
Когда к аппарату подключен беспроводный АДАПТЕР Bluetooth
(Pioneer, модель AS-BT100 или AS-BT200), для прослушивания
музыки по беспроводной связи можно использовать устройство с
беспроводным интерфейсом Bluetooth (сотовый телефон,
цифровой музыкальный плейер и т.д.).
Подключите АДАПТЕР
Bluetooth
к терминалу
ADAPTER PORT
на задней панели.
• Инструкции по проигрыванию устройства с беспроводным
интерфейсом Bluetooth, см. Соединение (спаривание)
АДАПТЕРА Bluetooth и устройства с беспроводным
интерфейсом Bluetooth
на стр.19.
Внимание
• Не передвигайте ресивер с присоединенным
АДАПТЕРОМ Bluetooth. Это может привести к
повреждению или неисправности контакта.
Подключение антенн
Подключите рамочную антенну АМ и проволочную антенну FM,
как показано ниже. Для улучшения приема и качества звука
подключите внешние антенны (см. раздел Использование
внешних антенн
на стр. 15).
1 Откройте защитные выступы, вставьте по одному
проводу в каждый разъем до конца, затем отпустите
выступы для фиксации проводов антенны AM.
2 Прикрепите рамочную антенну AM к специальной
стойке.
Чтобы прикрепить антенну к стойке, отогните стойку в
направлении стрелки (рис. а), затем закрепите рамочную антенну
на стойке с помощью зажима (рис. б).
3 Установите антенну AM на плоскую поверхность в
направлении наилучшего приема.
4 Подключите проволочную антенну FM к разъему
антенны FM.
Чтобы улучшить прием, полностью вытяните проволочную
антенну FM и прикрепите ее к стене или дверной раме. Не
допускайте, чтобы антенна свешивалась или спутывалась.
HDMI
AUDIO
VIDEO
SURR BACK/
FRONT HEIGHT
PRE OUT
ASSIGNABLE
OPTICAL
SUBWOOFER
R
L
(
Single
)
OUT
MONITOR
OUT
ANALOG
AUX
IN
(
ANALOG
AUX
)
IN
COAXIAL
CD IN
GAME INBD/BDR IN
DV
R IN
TV IN
DIGITAL AUX IN
P
TER PORT
P
UT 5 V
A
MAX
)
RL
DIGITAL AUDIO OUT
ANALOG
AUDIO OUT
OPTICALCOAXIAL
VIDEO OUT
VIDEO IN
DIGITAL AUDIO OUT
OPTICAL
Выберите один
Телевизор
Проигрыватель DVD
Данное подключение требуется для
прослушивания звука телевизора через
ресивер.
HDMI
VIDEO
ASSIGNABLE
ANTENNA
MONITOR
OUT
A
(
ANALOG
AUX
)
IN
STB IN GAME INBD/BDR IN
DVD / DVR IN
FM
UNBAL
75
AM LOOP
ADAPTER PORT
(
OUTPUT 5 V
0.1 A MAX
)
АДАПТЕР Bluetooth
®
ANTENNA
FM
UNBAL
75
AM LOOP
2
3
4
1
рис. a
рис. б
