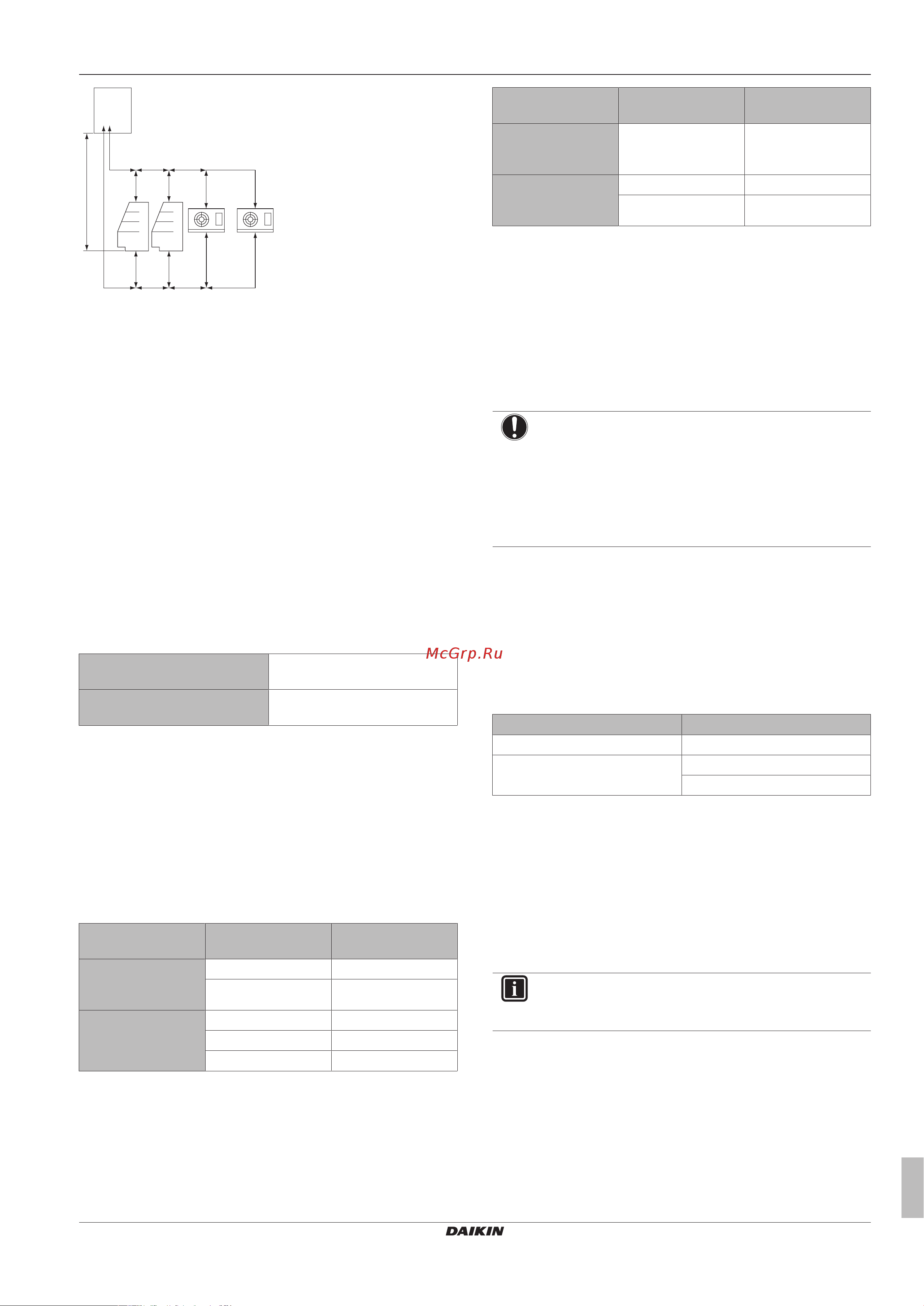

4 Подготовка
Руководство по монтажу и эксплуатации
11
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P545024-1 – 2018.09
F
A
1
2 3 3
d1
e
B
d2
C
c
D1
E
f
D2
ba
H
2
1 Наружный блок
2 Внутренний блок (витрина)
3 Внутренний блок (воздухоохладитель)
A~F Трубопровод жидкого хладагента
a~f Трубопровод газообразного хладагента
H Перепад высот между наружным и внутренними
блоками
При невозможности использования трубок необходимых
размеров (дюймовых размеров) допускается использование
трубок других диаметров (миллиметровых размеров) с учетом
следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в разделе «"5.6.2Определение
объема дополнительного хладагента"на стр.19».
A/a: Участок трубопровода между наружным
блоком и ответвлением
Трубопровод жидкого
хладагента
Ø9,5 мм
(a)
Трубопровод газообразного
хладагента
Ø19,1 мм
(b)
(a) Диаметр трубок должен совпадать с диаметром
соединения с наружным блоком.
(b) Пользуйтесь вспомогательными трубками для
совмещения запорного клапана наружного блока
(Ø15,9мм) с трубопроводом, прокладываемым по
месту эксплуатации оборудования (Ø19,1мм).
B+C/b+c: Участок трубопровода между
ответвлениями
Диаметр трубок подбирается в зависимости от общей
производительности внутренних блоков, подсоединенных ниже
по потоку.
LRMEQ3+4 Производительнос
ть
(a)
Наружный диаметр
трубок
Трубопровод
жидкого
хладагента
<4,0кВт Ø6,4мм
4,0≤x<8,4кВт Ø9,5мм
Трубопровод
газообразного
хладагента
<1,0кВт Ø9,5мм
1,0≤x<6,0кВт Ø12,7мм
6,0≤x<8,4кВт Ø15,9мм
(a) Хладопроизводительность витрин рассчитывается при
температуре испарения –10°C. Производительность
воздухоохладителей рассчитывается при разности
температур (= температуре испарения – температура в
помещении) в 10°C.
LRLEQ3+4 Производительнос
ть
(a)
Наружный диаметр
трубок
Трубопровод
жидкого
хладагента
— Ø6,4мм
Трубопровод
газообразного
хладагента
<2,3кВт Ø12,7мм
2,3≤x<3,62кВт Ø15,9мм
(a) Хладопроизводительность витрин рассчитывается при
температуре испарения –35°C. Производительность
воздухоохладителей рассчитывается при разности
температур (= температуре испарения – температура в
помещении) в 10°C.
D~F/d~f: Участок трубопровода между
ответвлением и внутренним блоком
Диаметр трубок должен совпадать с диаметром соединений
(трубопроводов жидкого и газообразного хладагентов) с
внутренними блоками.
ПРИМЕЧАНИЕ
Если к наружному блоку подсоединен только 1
внутренний блок, а соединения наружного и
внутреннего блоков отличаются друг от друга, то
применяются трубки того же диаметра, что и
подсоединенные к наружному блоку, с подходящими
переходниками, которые монтируются как можно ближе
к внутреннему блоку.
4.2.5 Как подбирать комплекты
разветвления трубопровода
хладагента
Монтаж ответвлений трубопровода хладагента выполняется с
применением T-образных и Y-образных муфт, рефнет-
разветвителей и рефнет-коллекторов. Можно воспользоваться
комплектом для разветвления трубопроводов хладагента
согласно приведенной ниже таблице.
Описание Наименование модели
Рефнет-коллектор
(a)
KHRQ22M29H
Рефнет-разветвитель
(b)
KHRQ22M20T
KHRQ22M29T9
(a) Последовательное подсоединение 2 или более
коллекторов НЕ допускается. Для трубопровода
газообразного хладагента рефнет-коллектор
подбирается таким образом, чтобы его диаметр
совпадал с диаметром главного трубопровода или
превышал его на один размер.
(b) Рефнет-разветвитель подбирается таким образом,
чтобы его диаметр совпадал с диаметрами подающего
и выпускного трубопроводов. Подробнее см. в
параграфах "4.2.3Материал изготовления труб для
трубопроводов хладагента"на стр.10 и "4.2.4Как
подобрать трубки по размеру"на стр.10.
ИНФОРМАЦИЯ
К коллектору можно подсоединять не более 8
ответвлений.
4.2.6 Перепад высот трубопроводов
хладагента
Длина труб и перепады высот должны соответствовать
указанным далее параметрам.
(пример см. в параграфе "4.2.4 Как подобрать трубки по
размеру"на стр.10)
