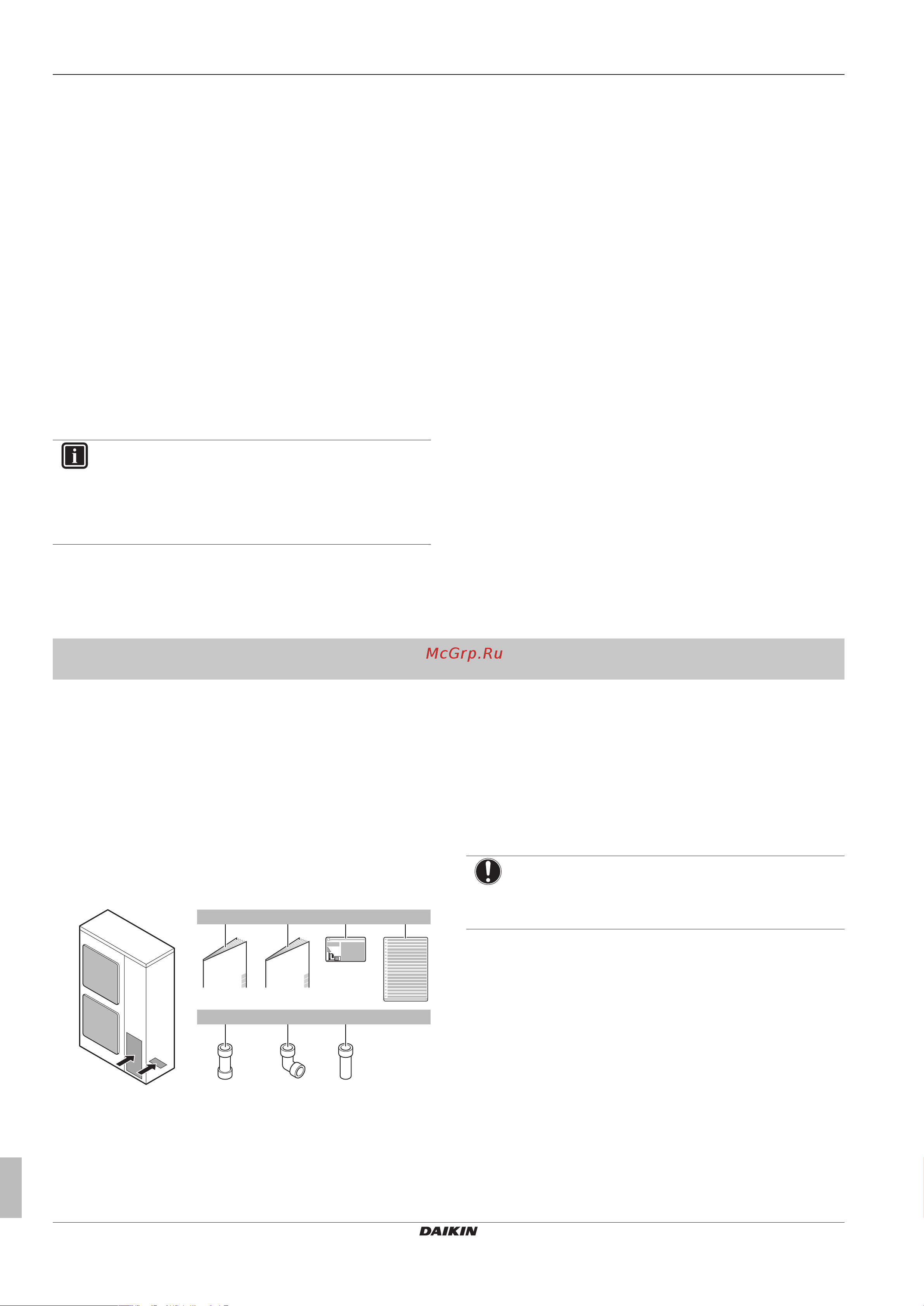

![Daikin LRMEQ3BY1 [8/40] Переезд 37](/views2/1802268/page8/bg8.png)
1 Информация о документации
Руководство по монтажу и эксплуатации
8
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P545024-1 – 2018.09
13.1.2 Признак: блок не останавливается сразу же
после отключения ..................................................... 37
13.1.3 Признак: шум (наружного блока) ............................. 37
13.1.4 Симптом: Из блока выходит пыль ........................... 37
13.1.5 Симптом: Вентилятор наружного блока не
вращается.................................................................. 37
14 Переезд 37
15 Утилизация 37
1 Информация о
документации
1.1 Информация о настоящем
документе
Целевая аудитория
Уполномоченные монтажники + конечные пользователи
ИНФОРМАЦИЯ
Данное устройство может использоваться
специалистами или обученными пользователями в
магазинах, на предприятиях легкой промышленности,
на фермах, либо неспециалистами для коммерческих
нужд.
Комплект документации
Настоящий документ является частью комплекта документации.
В полный комплект входит следующее:
▪ Общие правила техники безопасности:
▪ Меры предосторожности, с которыми необходимо
ознакомиться, прежде чем приступать к монтажу
▪ Формат: Документ (в ящике с наружным блоком)
▪ Руководство по монтажу и эксплуатации наружного
блока:
▪ Инструкции по монтажу и эксплуатации
▪ Формат: Документ (в ящике с наружным блоком)
▪ Справочное руководство для монтажника и
пользователя:
▪ Подготовка к монтажу, справочная информация,…
▪ Подробные пошаговые инструкции и справочная
информация для базового и расширенного применения
▪ Формат: оцифрованные файлы, размещенные по адресу:
http://www.daikineurope.com/support-and-manuals/product-
information/
Последние редакции предоставляемой документации доступны
на региональном веб-сайте Daikin или у дилера.
Язык оригинальной документации английский. Документация на
любом другом языке является переводом.
Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
доступны через корпоративную сеть Daikin (требуется
авторизация).
Для монтажника
2 Информация о блоке
2.1 Наружный блок
2.1.1 Для снятия аксессуаров с наружного
агрегата
1 Снимите сервисную крышку. См. параграф "5.1.1 Чтобы
открыть наружный агрегат"на стр.13.
2 Снимите принадлежности.
a
1×
b
1×
c
1×
d
1×
a
1×
b
1×
c
1×
d
1×
e
1×
f
1×
g
1×
a Общие правила техники безопасности
b Руководство по монтажу и эксплуатации наружного
блока
c Этикетка с информацией о фторированных газах,
способствующих парниковому эффекту
d Этикетка с многоязычной информацией о
фторированных газах, способствующих парниковому
эффекту
e Вспомогательный патрубок 1 трубопровода
газообразного хладагента (Ø15,9–19,1мм)
f Вспомогательный патрубок 2 трубопровода
газообразного хладагента (Ø19,1мм)
g Вспомогательный патрубок 3 трубопровода
газообразного хладагента (Ø19,1мм)
2.1.2 Как снять транспортировочную
распорку
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной
распоркой блок может сильно вибрировать и издавать
неестественный шум.
Распорку для транспортировки компрессора можно убрать. Она
установлена под ножкой компрессора для защиты блока при
транспортировке. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
1 Снимите гайку (a) с крепежного болта компрессора.
2 Снимите и выбросьте транспортировочную распорку (b).
3 Снимите и выбросьте шайбу (c).
4 Установив гайку (a) на крепежный болт компрессора,
затяните ее с моментом 10,1Н•м.
