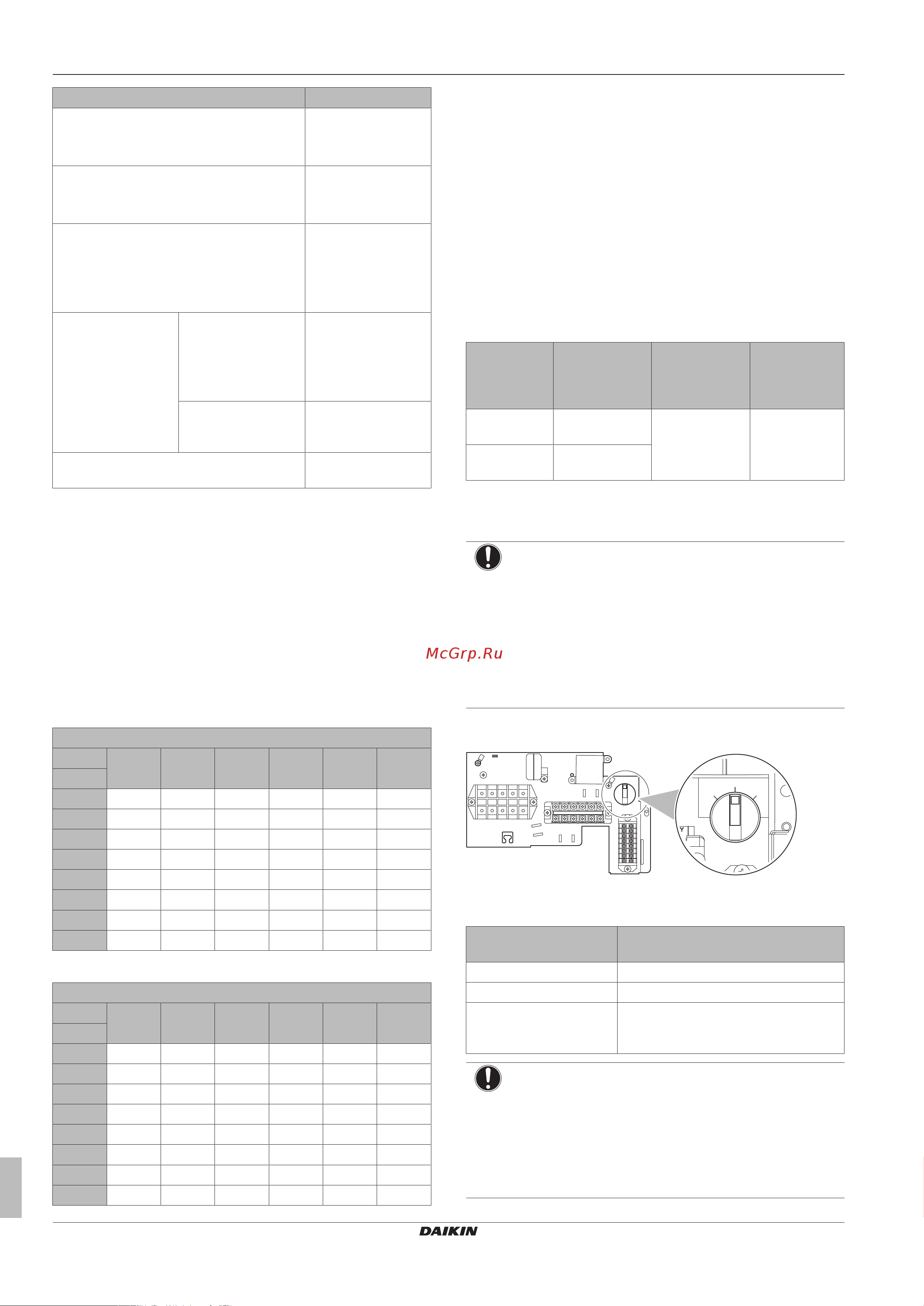

4 Подготовка
Руководство по монтажу и эксплуатации
12
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P545024-1 – 2018.09
Требование Ограничение
Максимальная фактическая длина
трубопроводов
▪ Пример: a+b+c+d2≤предел
50м
Максимальная общая длина
трубопроводов
▪ Пример: a+b+c+d1+d2+e+f≤предел
80м
Максимальное расстояние между
первым комплектом разветвления
трубопровода хладагента и
внутренним блоком
▪ Пример: b+c+d2≤предел
30м
Максимальный
перепад высот
между наружным и
внутренними
блоками
Наружный блок
установлен выше,
чем внутренние
▪ Пример:
H≤предел
20м
Наружный блок
установлен ниже,
чем внутренние
10м
Максимальный перепад высот между
внутренними блоками
5м
4.2.7 Подбор расширительного клапана
У этого блока коэффициент подохлаждения жидкого хладагента
выше, чем у блоков без механизма подохлаждения, поскольку
жидкий хладагент охлаждается в теплообменнике с двойными
трубками (коэффициент подохлаждения = температура
конденсации – температура жидкого хладагента на выходе из
наружного блока).
Подбор расширительного клапана под нагрузку в соответствии с
техническими данными его изготовителя производится по
приведенной ниже таблице с учетом коэффициента
подохлаждения(K) жидкого хладагента.
Для LRMEQ3+4
Коэффициент подохлаждения (K)
Te –20°C –15°C –10°C –5°C 0°C 5°C
Tc
20°C 10 9 8 7 6 5
25°C 11 10 9 8 7 6
30°C 12 11 10 9 8 7
35°C 13 12 11 10 9 8
40°C 14 13 12 11 10 9
45°C 15 14 13 12 11 10
50°C 16 15 14 13 12 11
55°C 16 15 14 13 12 11
Для LRLEQ3+4
Коэффициент подохлаждения (K)
Te –45°C –40°C –35°C –30°C –25°C –20°C
Tc
20°C 19 18 17 16 15 14
25°C 20 19 18 17 16 15
30°C 21 20 19 18 17 16
35°C 22 21 20 19 18 17
40°C 23 22 21 20 19 18
45°C 24 23 22 21 20 19
50°C 25 24 23 22 21 20
55°C 25 24 23 22 21 20
4.3 Подготовка электрической
проводки
4.3.1 Требования к защитным устройствам
Электропитание
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель Минимальный
ток в цепи
Рекомендован
ные плавкие
предохраните
ли
Электропитан
ие
LRMEQ3 +
LRLEQ3
6,5A 16A 3N~ 50Гц
380–415В
LRMEQ4 +
LRLEQ4
9,1A
Дистанционный рабочий выключатель, выключатель
малошумного режима, электропроводка выходных
сигналов
ПРИМЕЧАНИЕ
Дистанционный рабочий выключатель. Блок
оснащается на заводе рабочим выключателем,
предназначенным для включения-отключения блока.
Чтобы включать-отключать наружный блок на
расстоянии, необходим дистанционный рабочий
выключатель. Применяется слаботочный контакт,
рассчитанный на микроток (≤1 мА, 12 В пост. тока).
Выполнив подключение к клемме X2M/C+D, установите
выключатель в положение «Remote».
Рабочий выключатель находится в распределительной коробке
(см. рис. ниже).
REMOTE
OFF
ON
Рабочий выключатель можно установить в одно из трех
положений:
Положение рабочего
выключателя
Функция
OFF Блок отключен
ON Блок включен
Remote Блок работает (ВКЛ/ВЫКЛ) под
управлением дистанционного
рабочего выключателя
ПРИМЕЧАНИЕ
Выключатель малошумного режима. Дистанционный
выключатель малошумного режима предназначен для
включения-отключения режима работы с пониженным
уровнем шума (см. настройку [2‑18]). Применяется
слаботочный контакт, рассчитанный на микроток (не
более 1мА, 12В пост.тока). Выполните подключение к
клемме X2M/A+B.
