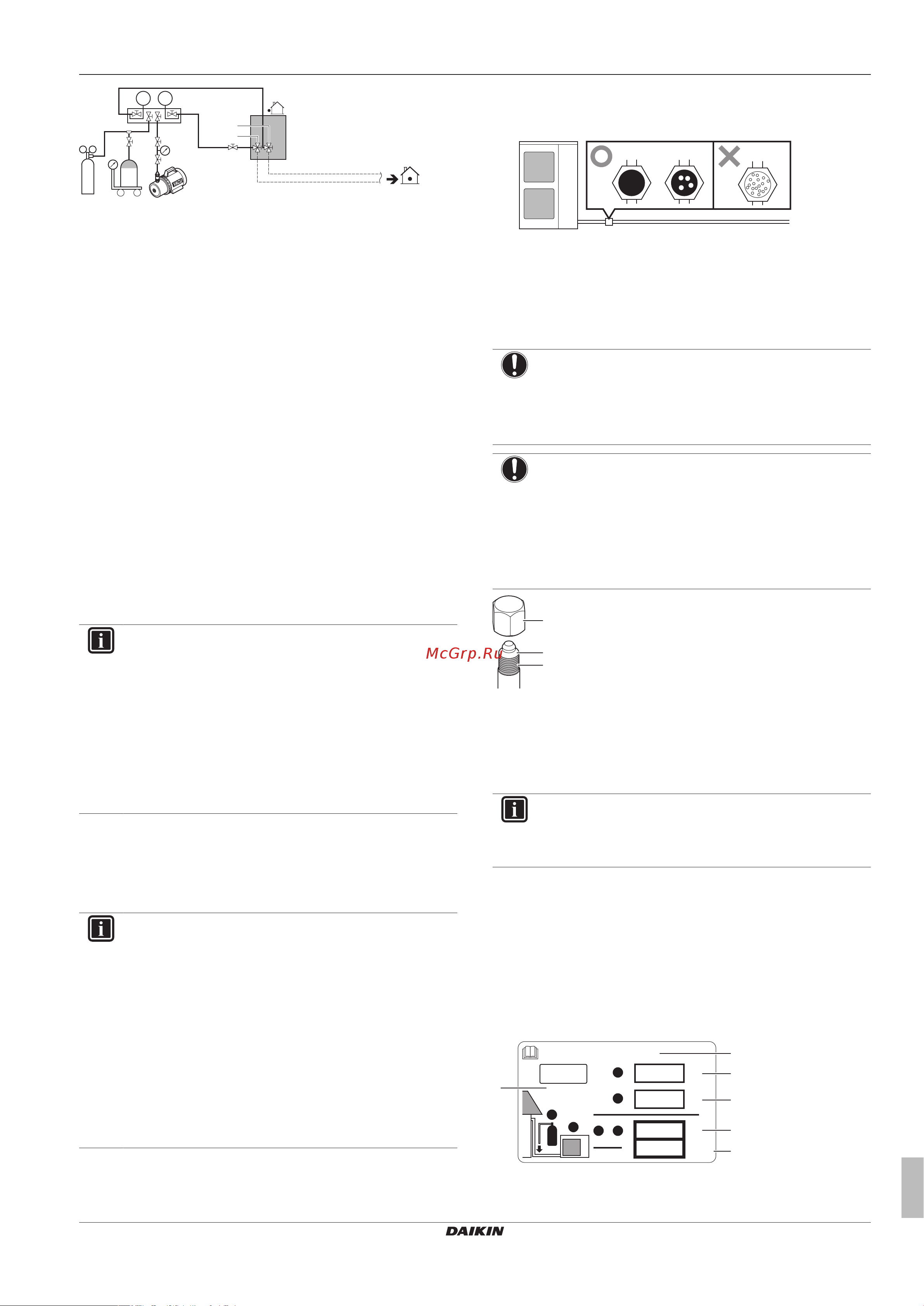

5 Монтаж
Руководство по монтажу и эксплуатации
21
LRMEQ+LRLEQ3+4BY1
Компрессорно-конденсаторная установка с воздушным
охлаждением
4P545024-1 – 2018.09
p
<
p
>
N2
C
b c e
a
g
f
d
A B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
14 Открыв запорный клапан контура газообразного хладагента
до упора, отрегулируйте проходное отверстие запорного
клапана контура жидкого хладагента.
15 Примите все меры предосторожности, перечисленные в
разделах "6 Конфигурирование" на стр. 25 и "7 Ввод в
эксплуатацию"на стр.28.
16 Включите питание наружного блока, не включая рабочий
выключатель (см. параграф "5.7.4 Подключение
электропроводки к наружному блоку"на стр.23).
17 Задайте нужную температуру испарения с помощью
настроек [2‑0] и [2‑1] (см. параграф "6.1.8Режим 2: местные
настройки"на стр.27).
18 Включите питание внутреннего блока.
19 Включите рабочий выключатель.
Результат: Блок начнет работать.
ИНФОРМАЦИЯ
▪ Когда в ходе выполнения этой процедуры
регистрируется код неисправности (например, из-за
закрытого запорного клапана), отображается код
неисправности. В этом случае см. раздел
«"5.6.4 Коды неисправности при заправке
хладагента"на стр.21» и устраните неисправность
соответственно.
▪ Прервать заправку хладагента вручную можно,
выключив рабочий выключатель. Блок остановится
и вернется в состояние работы вхолостую.
20 Откройте клапаны B и C.
21 Заправив рассчитанное дополнительное количество
хладагента (см. параграф "5.6.2 Определение объема
дополнительного хладагента" на стр. 19), перекройте
клапаны C и B.
ИНФОРМАЦИЯ
▪ Когда в баллоне остается мало хладагента,
внутреннее давление в нем падает, из-за чего
залить хладагент в блок не представляется
возможном даже при надлежащим образом
отрегулированном проходном отверстии в запорном
клапане контура жидкого хладагента. В таком
случае замените баллон другим, в котором
хладагента больше.
▪ Если длина трубопровода значительна, то
дозаправка при полностью перекрытом запорном
клапане контура жидкого хладагента может
привести к срабатыванию защитной системы с
последующим отключением блока.
22 Проверьте состояние наружного блока через смотровое
окошко. Если блок НЕ заполнен хладагентом, произведите
дозаправку НЕ более чем на 25% рассчитанного
дополнительного количества хладагента (см. параграф
"5.6.2 Определение объема дополнительного
хладагента"на стр.19).
b
a
c d
O Блок заполнен хладагентом (= полностью)
X Недостаточное количество хладагента
a Смотровое окошко
b Заполнено жидким хладагентом
c Жидкий хладагент немного пенится
d Жидкий хладагент сильно пенится
23 Отключите рабочий выключатель.
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
ПРИМЕЧАНИЕ
Резьбовой герметик. Прежде чем установить крышку
сервисного отверстия на место, нанесите резьбовой
герметик на резьбу винта (НЕ на саму крышку или ее
уплотнение). Если этого не сделать, то внутрь
проникнет конденсат, который может там замерзнуть.
Возможное следствие: Деформация, протечка
хладагента, неполадки в работе компрессора.
c
b
a
a Крышка (резьбовой герметик НЕ наносить)
b Уплотнение (резьбовой герметик НЕ наносить)
c Резьба винта с резьбовым герметиком
5.6.4 Коды неисправности при заправке
хладагента
ИНФОРМАЦИЯ
При сбое с блока X3M подается предостерегающий (C/
C1) или предупреждающий (C/W1) сигнал, а на главной
плате включается светодиодный индикатор H2P.
При сбое сразу же перекройте клапаны B и C. Выяснив
значение кода неисправности, примите соответствующие меры
(см. "8.1Устранение неполадок по кодам сбоя"на стр.30).
5.6.5 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
