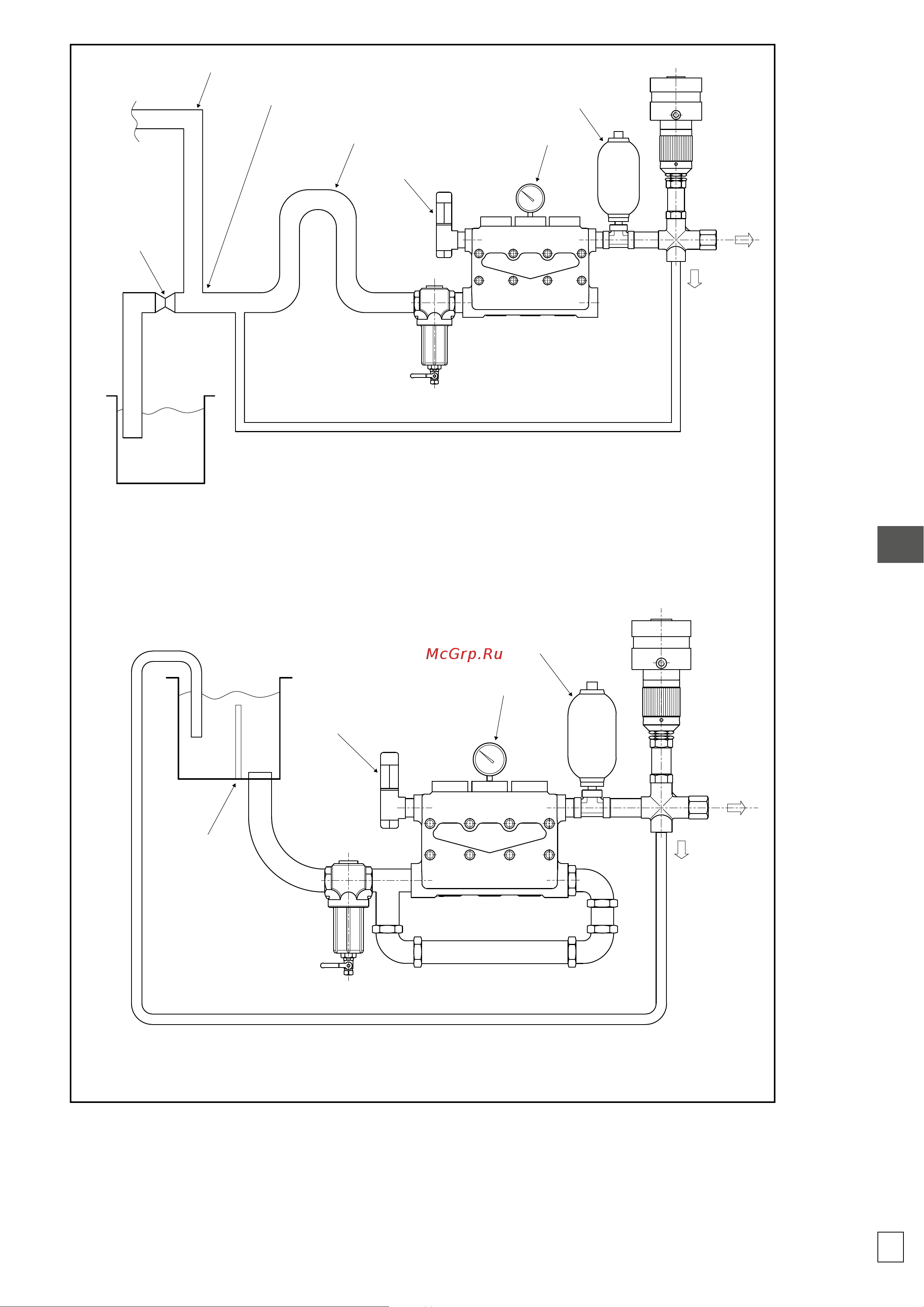

29
cloison
réservoir
réservoir
ltre
ligne de by-pass
tête de la pompe
clapet
manomètre
accumulateur
clapet de sécurité
RECIRCULATION BY-PASS EN ASPIRATION
RACCORDS EN « T »
COURBES À 90°
RÉDUCTION
DU DIAMÈTRE
BATTANT NÉGATIF
clapet
ltre
accumulateur
manomètre
tête de la pompe
réservoir
COURBES EN « U » INVERSÉ
clapet de sécurité
OUI
NON
OUT
BY-PASS
OUT
BY-PASS
Fig. 2
AVERTISSEMENT
• La température de l’eau d’alimentation représente un facteur vital pour la durée de vie et les performances de la
pompe.
Pour l’utilisation d’eau à des températures dépassant 40 °C/104 °F, respecter les prescriptions gurant dans le
paragraphe suivant «Fonctionnement à une température supérieure à la valeur maximum».
• Au niveau de l’aspiration de la pompe, il faudra prévoir un ltre de dimensions appropriées.
Le système de ltration devra avoir les caractéristiques suivantes:
FR
