9
paratia
serbatoio
serbatoio
ltro
linea by-pass
testata pompa
valvola
manometro
accumulatore
valvola di sicurezza
RICIRCOLO BY-PASS IN ASPIRAZIONE
CONNESSIONI A "T"
CURVE A 90°
RIDUZIONI
DIAMETRO
BATTENTE NEGATIVO
valvola
ltro
accumulatore
manometro
testata pompa
serbatoio
CURVE A "U" ROVESCIATA
valvola di sicurezza
SI
NO
OUT
BY-PASS
OUT
BY-PASS

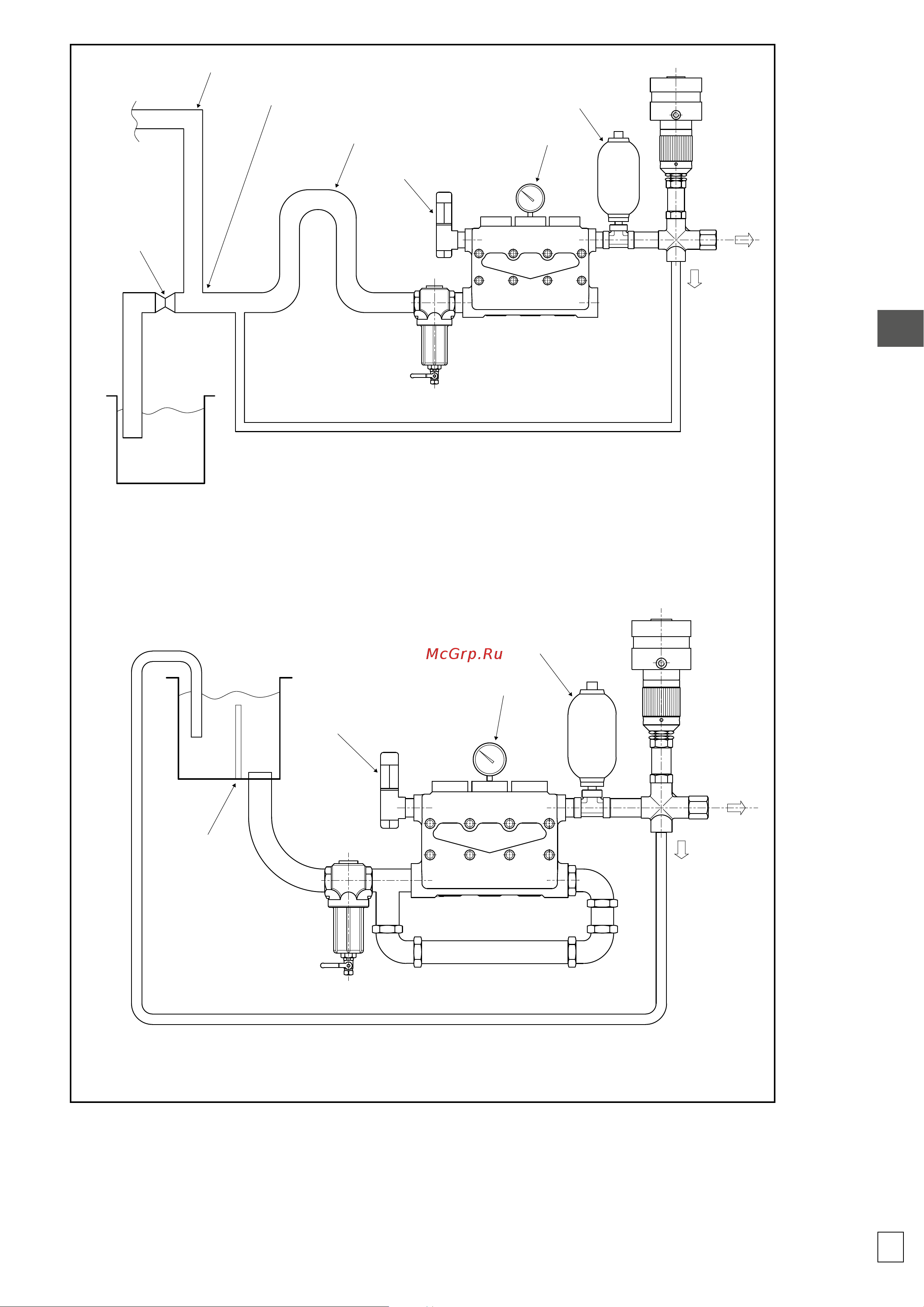

Fig. 2
AVVERTENZA
• La temperatura dell’acqua di alimentazione rappresenta un fattore vitale per la durata e le prestazioni della pompa.
Per l’utilizzo di acqua a temperature superiori a 40 °C/104 °F, rispettare le prescrizioni contenute nel successivo
paragrafo “Funzionamento a temperatura superiore al valore massimo”.
• In aspirazione alla pompa deve essere previsto un ltro adeguatamente proporzionato.
Il sistema di ltrazione dovrà avere le seguenti caratteristiche:
- potere ltrante compreso fra 100-320 micron;
