www.daichi.ru
11
ИНСТРУКЦИЯ ПО МОНТАЖУ HDU

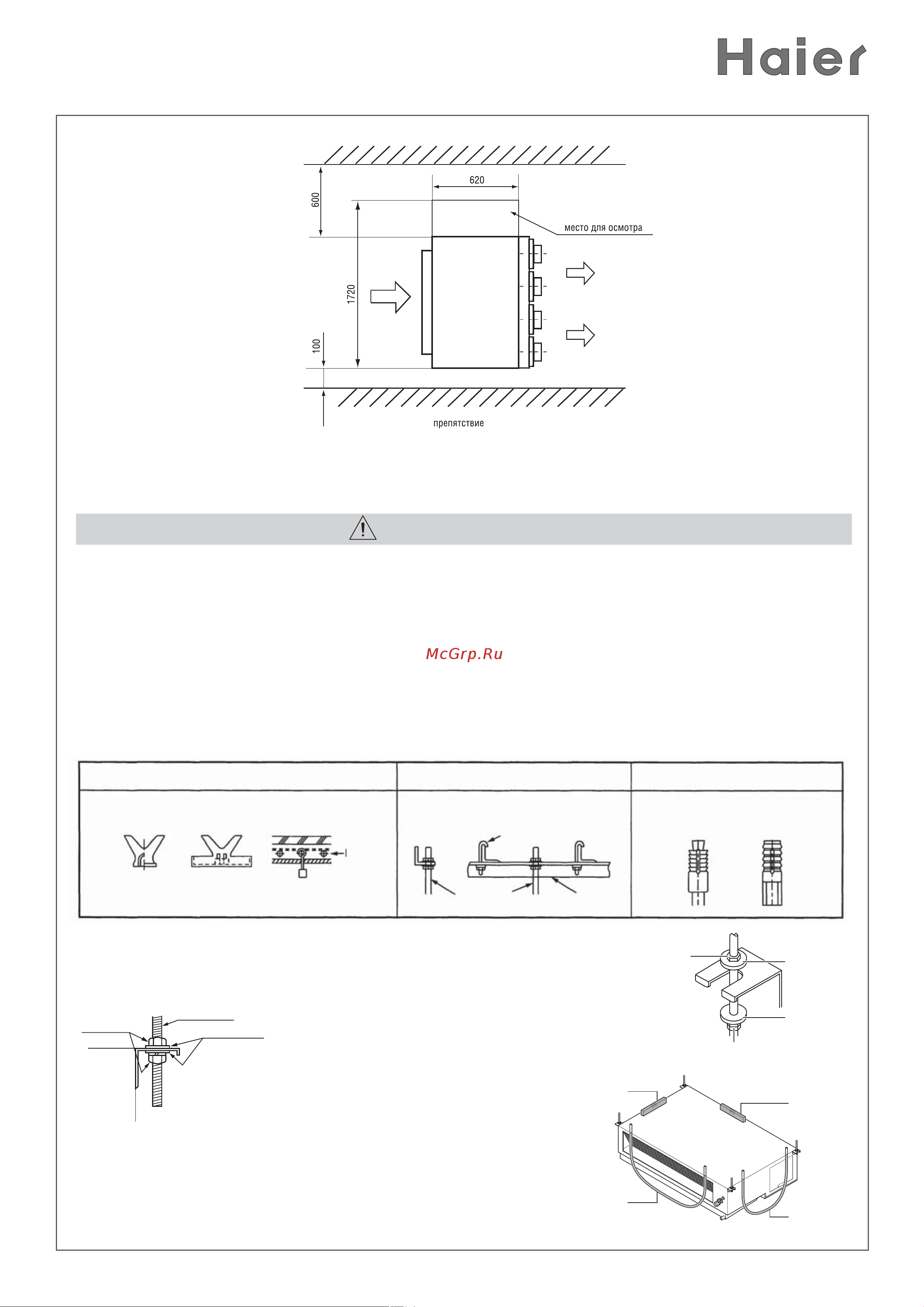

Необходимое место для установки высоконапорного блока
ПРОЦЕДУРА УСТАНОВКИ
Убедитесь, что поверхность, к которой крепится кондиционер, достаточно прочная и выдержит
его вес. Если поверхность недостаточно прочная, кондиционер может упасть и стать причиной
травм людей.
Неправильный монтаж может привести к падению кондиционера и несчастным случаям.
Перенося внутренний блок без упаковки, не держитесь за патрубки, резиновые части,
теплоизоляцию и т.д.
1. Произведите разметку под крепежи кассетного блока на перекрытии. Используйте подвесные
болты типоразмера М10. В зависимости от материала перекрытия используйте соответствующий
крепеж стороннего производителя.
2. Накрутите верхнюю гайку М10 на подвесной болт, наденьте
две плоские шайбы М10 и накрутите нижнюю гайку М10 на под-
весной болт так, чтобы между гайками было 20-30 мм.
3. Наденьте подвесную скобу на мон-
тажный болт и надежно закрепите ее
сверху и снизу с помощью гаек с шай-
бами.
4. Не допускайте наклона блока.
Если блок будет установлен с наклоном против направления
потока конденсата, из дренажного поддона будет капать
вода. С помощью уровня или заполненной водой виниловой
трубки проверьте, чтобы все четыре угла блока были распо-
ложены в горизонтальной плоскости.
Новая (возводимая) бетонная стена Стальная стена (перегородка)
Старая бетонная стена
Используйте анкерные болты или болты
со вставными держателями.
Используйте существующие опорW
ные уголки или установите новые
Используйте вставные
крепления или болты
Крепление Крепление
Анкерный болт для
подвеса трубы
Подвесной болт
Опорный
уголок
Подвесной болт
ПРЕДУПРЕЖДЕНИЕ
5
Шайба М10
Шайба М10
Гайка М10
Гайка М10
Шайба М10
Гайка М10
Подвесной болт
Уровень строительный
Уровень строительный
Виниловая трубка
Виниловая трубка
