www.daichi.ru
7

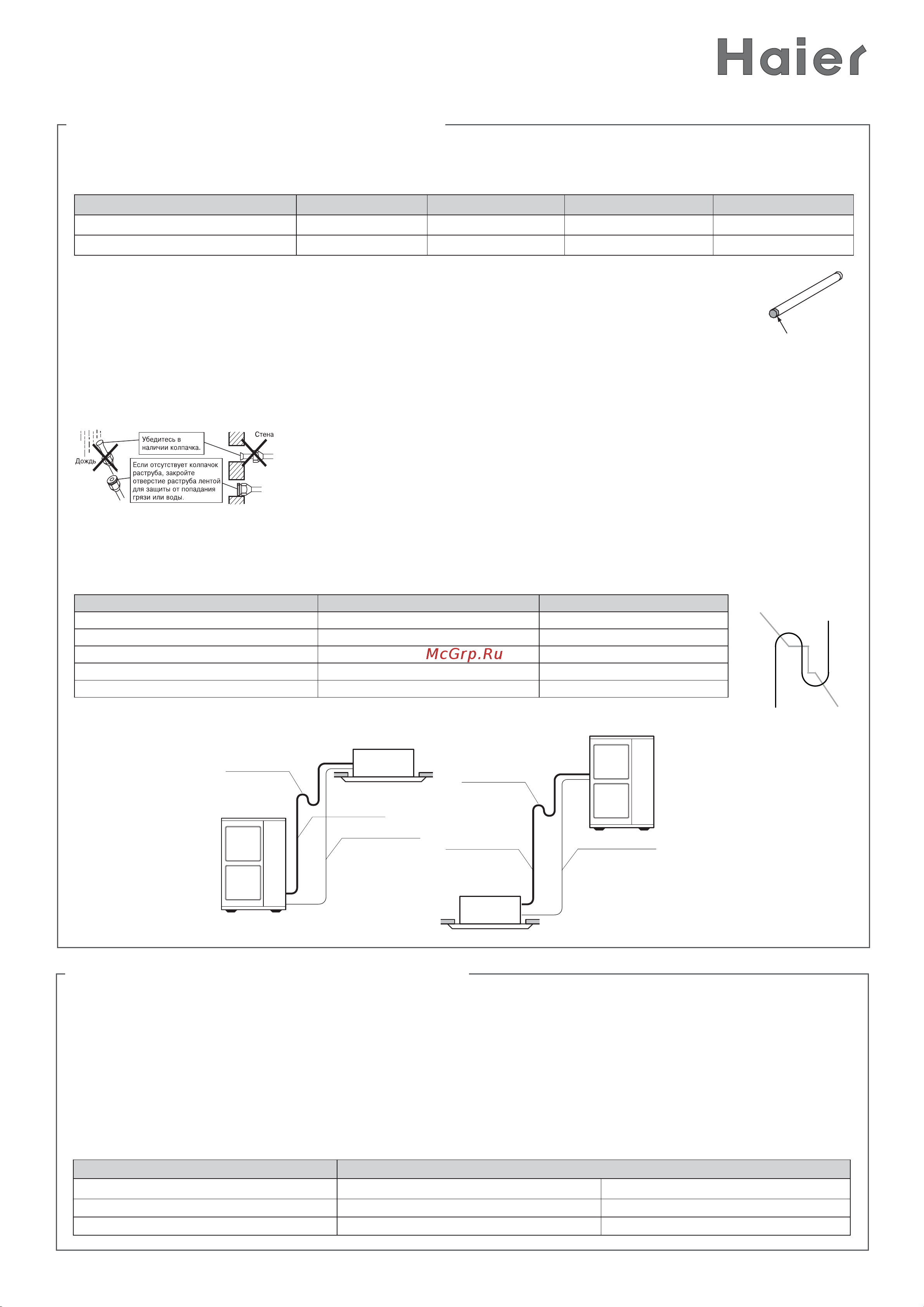

ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
ТРУБОПРОВОДЫ ДЛЯ ХЛАДАГЕНТА
Для трубопроводов хладагента следует использовать трубы указанного диаметра и толщины.
Перед прокладкой трубопроводов их необходимо теплоизолировать.
HDU-18 HDU-28 HDU-42 AD96
Жидкостная труба, мм (дюймы) 6,35 мм (1/4”) 9,52 мм (3/8”) 9,52 мм (3/8”) 12,7мм(1/2”)
Газовая труба, мм (дюймы) 12,7 мм (1/2”) 15,88 мм (5/8”) 19,05 мм (5/8’’) 28,58мм (1 1/8”)
При транспортировке предохраняйте трубопроводы от изгиба и деформиро-
вания. Закрывайте открытый конец трубопровода заглушкой во избежание
попадания внутрь воды и грязи и храните в предназначенном для этого месте.
Необходимо учесть следующее:
при проводке трубопровода через отверстие в него легко может попасть грязь;
когда конец трубопровода выходит наружу, дождевая вода может легко
проникнуть в трубу, особенно если труба установлена вертикально.
Все изгибы труб должны быть как можно более плавными.Для изгиба
пользуйтесь трубогибами. Следует также учитывать возможность слу-
чайного повреждения. Если длина открытой части трубопровода пре-
вышает 1 м, то на эту часть следует установить обшивку на стяжных
хомутах.
Если при прокладке трубопровода имеются вертикальные участки с
перепадами более чем 7 метров, то возникает проблема циркуляции масла в системе - что мо-
жет привести к поломке компрессора. В данных ситуациях необходима установка масловоз-
вратных петель на соответствующих вертикальных участках.
Диаметр трубы, мм. R, мм. L, мм.
9,53 300 500
12,7 300 500
15,88 400 800
19,05 400 800
28,58 500 1000
ТЕПЛОИЗОЛЯЦИОННЫЕ МАТЕРИАЛЫ
ИЗОЛЯЦИОННЫЙ МАТЕРИАЛ
Изоляционный материал должен выдерживать температуру трубопровода: не менее 70 °C на ли-
нии высокого давления, не менее 120 °C на линии низкого давления.
Пример: нагрев и охлаждение – теплостойкий пенополиэтилен (выдерживает температуру выше
120 °C). Только охлаждение – пенополиэтилен (выдерживает температуру выше 100 °C).
ВЫБОР ТОЛЩИНЫ ИЗОЛЯЦИОННОГО МАТЕРИАЛА
Толщина изоляционного материала:
Диаметр трубопровода (мм) Толщина материала
Трубопровод хладагента Ø 6,4 –Ø19,05 10 мм
Трубопровод хладагента
Ø 28,58
15мм
Дренажный трубопровод Внутренний диаметр Ø 26 6 мм
Герметизация и оберты-
вание конца трубопро-
вода
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Внутренний блок
Наружный блок
Жидкостная труба
Масловозвратная
петля
Газовая труба
Газовая труба
R
R
L
