ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
www.daichi.ru
8

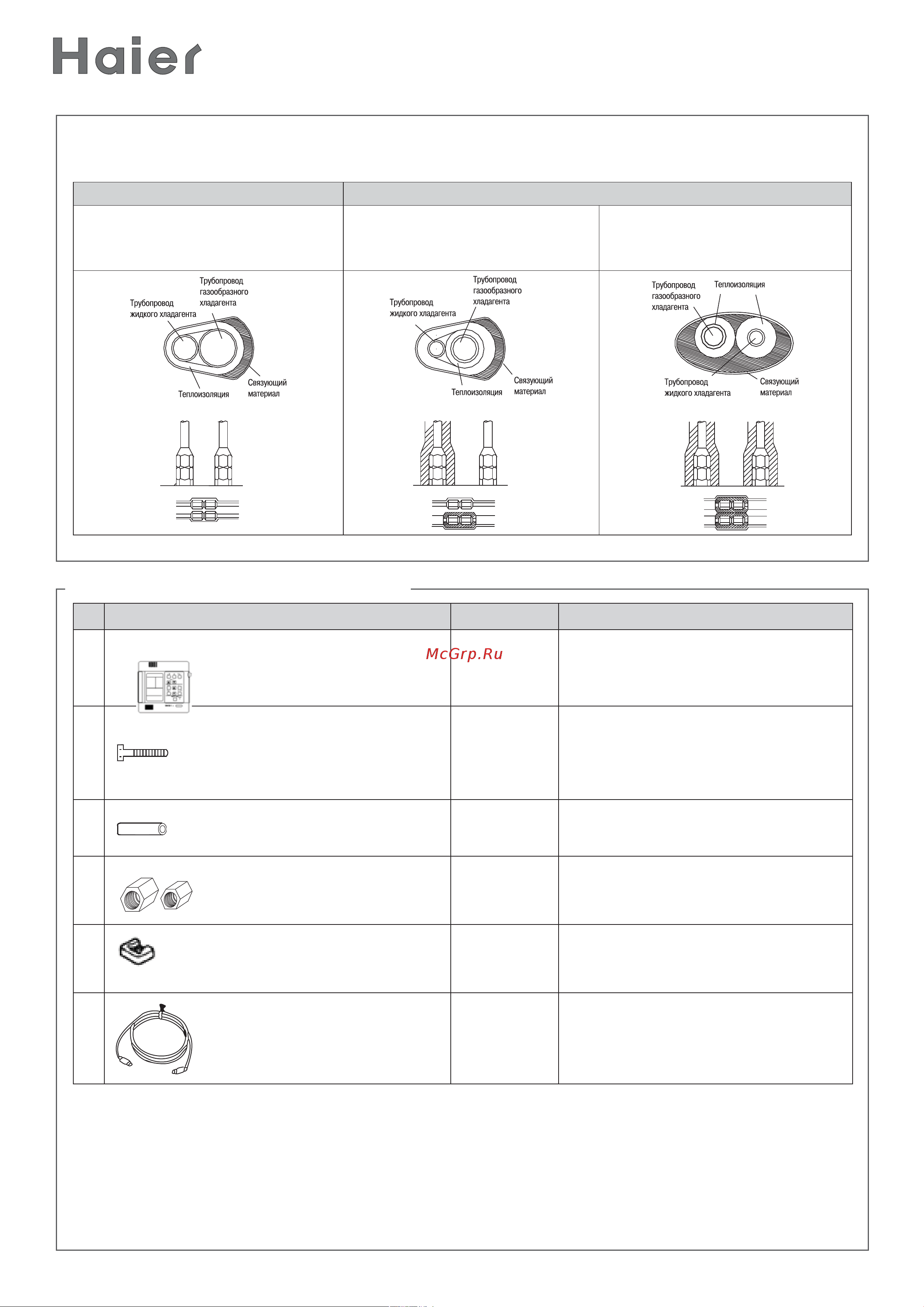

Для удобства выполнения работ перед прокладкой труб их следует изолировать. Убедитесь, что
отсутствуют зазоры между стыками теплоизоляционных трубок.
Неправильно Правильно
Трубопроводы газообразного и жид-
кого хладагента не рекомендуется
класть вместе при проведении работ
по изолированию
Изолируйте трубопровод газоо-
бразного хладагента (только охлаж-
дение)
Изолируйте трубопроводы
газообразного и жидкого хлада-
гента
КОМПЛЕКТАЦИЯ АКСЕССУАРОВ
N
Аксессуары количество Рекомендации
1
1 См. руководство пользователя
2
4
Для фиксации и уплотнения
теплоизоляционных трубок на
соединительных гайках кассетного
блока
3
2
Для теплоизоляции соединительных гаек
кассетного блока
4
1+1
Для соединения кассетного блока с
фреонопроводом
5
4 Установите на опоры наружного блока
6
1
Комплектуется только к моделям:
HDU-42CF03/H, HDU-42HF03/H
Пульт управления
Пластиковый хомут-стяжка
Теплоизоляционная трубка
Гайки
Дополнительные кабели
Виброизолятор
