www.daichi.ru
31
ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
В режиме обогрева от наружного бло-
ка исходит пар или стекает вода
Эти явления могут возникать в процессе оттайки для удаления наледи на
наружном блоке кондиционера.
В режиме обогрева вентилятор вну-
треннего блока продолжает работать
даже после остановки блока
После остановки кондиционера вентилятор внутреннего блока продол-
жает работать в течение некоторого времени для отвода избыточного
тепла.

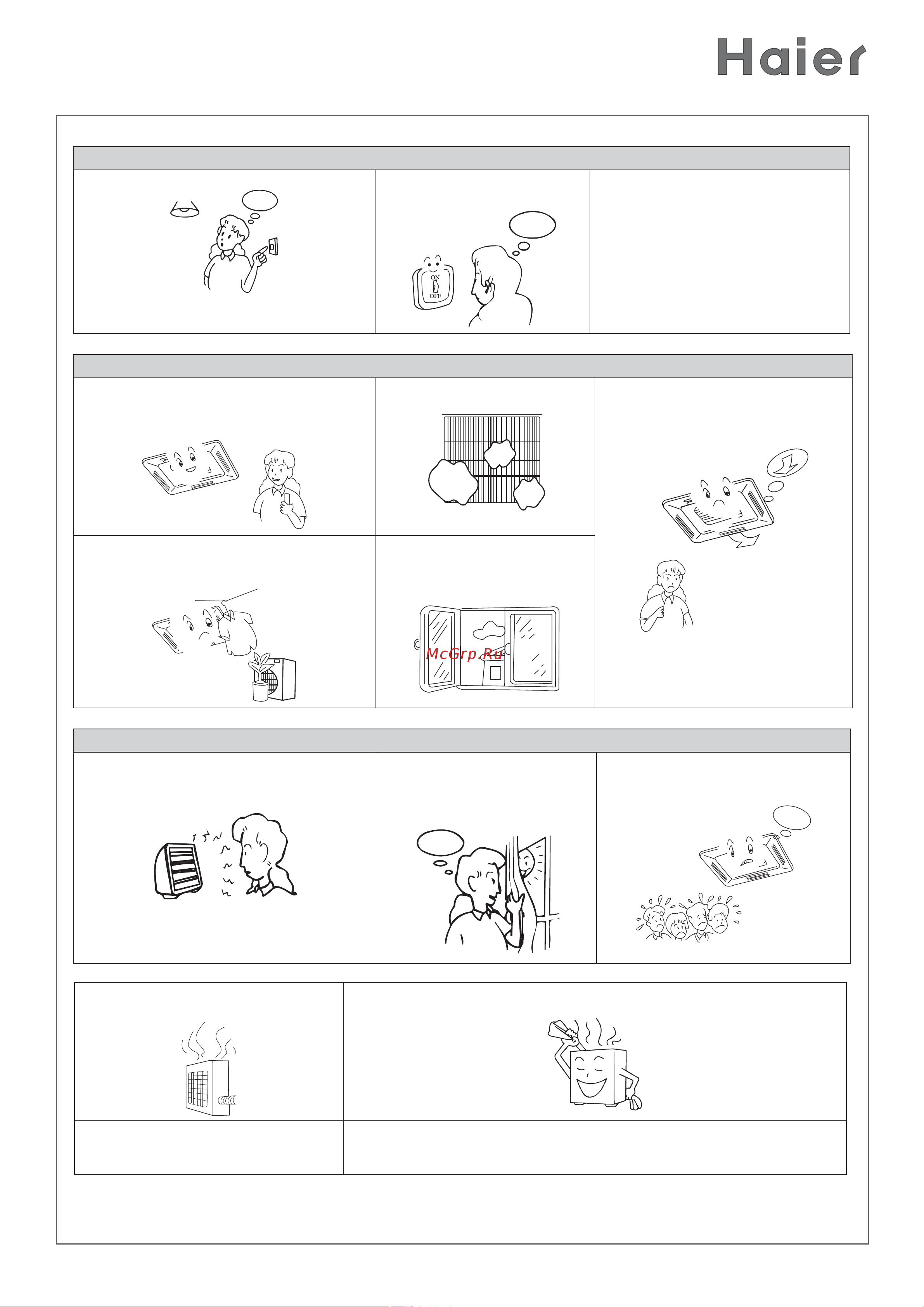

Перед звонком в сервисную службу, пожалуйста, проверьте сначала следующие этапы.
Кондиционер не запускается.
Включена ли подача питания?
Выключатель подачи питания находится в
выключенном положении.
Подача питания в городской
сети стабильна?
Выключатель тока утечки на землю
находится в рабочем состоянии?
Убедитесь в том, что подача питания
отключена, и свяжитесь с вашим ди-
лером.
Недостаточное охлаждение или обогрев.
Настройки пульта управления отрегулиро-
ваны должным образом (правильно вы-
ставлена желаемая температура)
Не загрязнен ли фильтр?
Убедитесь в том, что горизонталь-
ные жалюзи не направлены вверх в
режиме обогрева
Убедитесь в том, что посторонние объекты
не загораживают проход воздуха (на вса-
сывание или нагнетание)
Убедитесь в том, чтобы окна
или двери в процессе работы
кондиционера были закрыты
Недостаточное охлаждение.
Убедитесь в отсутствии в кондиционируе-
мом помещении дополнительных источни-
ков тепла
Не допускайте прямое попада-
ние солнечных лучей в поме-
щение (используйте шторы
или жалюзи)
Возможно избыточное скопление
людей в помещении?
