www.daichi.ru
21

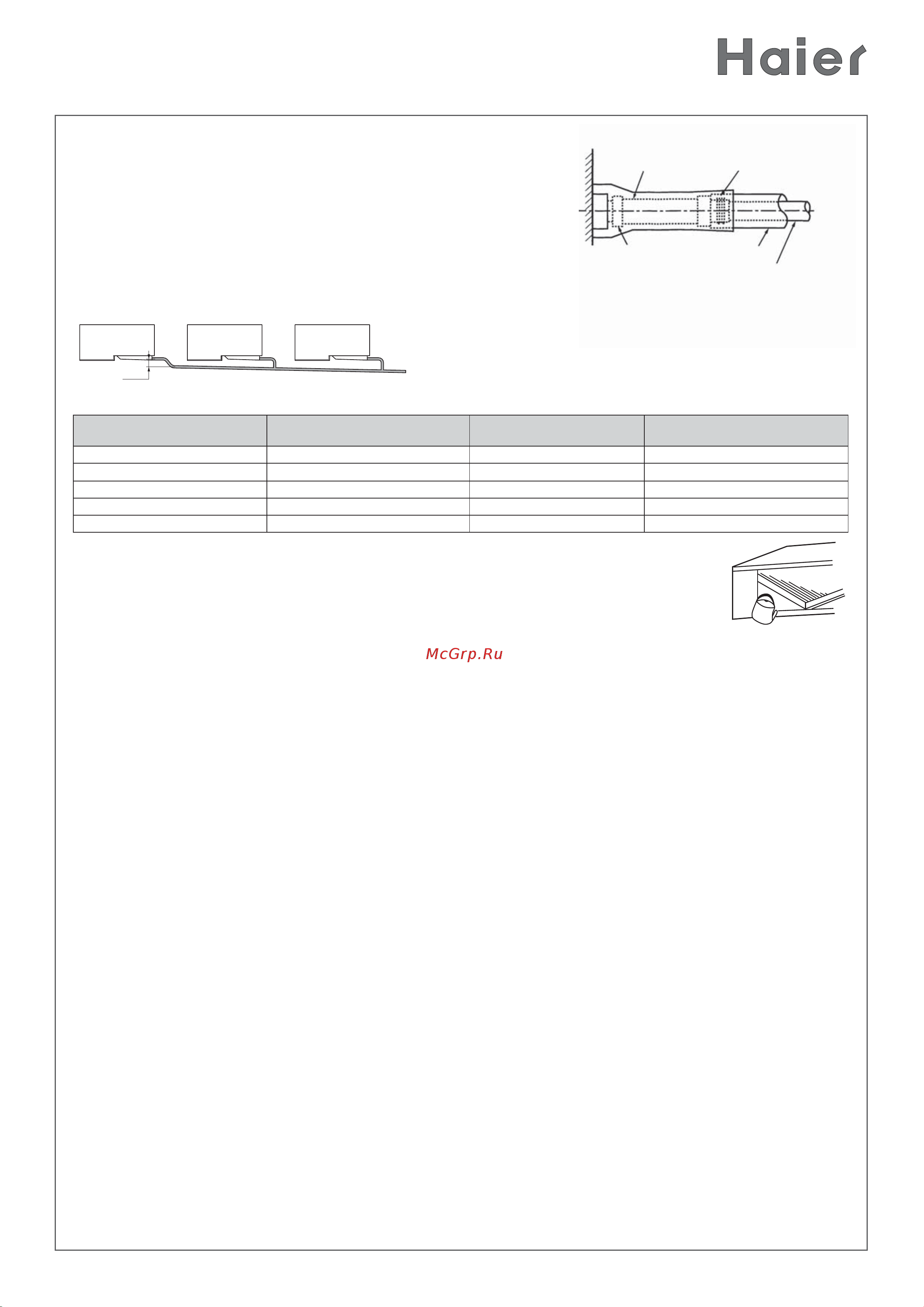

ИНСТРУКЦИЯ ПО МОНТАЖУ HDU
4. Закройте гибкий шланг теплоизоляцией, она должна плот-
но, без зазора доходить до внутреннего блока. Также необ-
ходимо теплоизолировать дренажную трубу, проложенную в
помещении.
5. При установке нескольких кондиционеров сделайте для
них общую дренажную трассу. При этом внутренние блоки с
дренажным насосом и внутренние блоки без него должны
иметь разные дренажные системы.
Диаметр объединяющих дренажных магистралей подбирается исходя из расчетов.
Допустимое количество
(уклон 1/100) · (л/ч)
Внутренний диаметр
(мм)
Толщина
Жесткий ПВХ V 14 Ø 25 3,0
Жесткий ПВХ 14 < V 88 Ø 30 3,5
Жесткий ПВХ 88 < V 175 Ø 40 4,0
Жесткий ПВХ 175 < V 334 Ø 50 4,5
Жесткий ПВХ 334 < V Ø 80 6,0
6. Убедитесь в прочности соединения дренажного трубопровода.
Налейте примерно один литр воды в дренажный поддон и убедитесь в том,
что она вытекает свободно.
7. Если невозможно обеспечить достаточный уклон дренажной трубы или на ней есть участки с
подъемами, то можно установить дренажную помпу стороннего производителя (подробнее
смотри приложение “Дренажные помпы”).
Гибкий шланг
Теплоизоляция
Крепящая
полоска
Теплоизоляция
Твердая
хлорвиниловая
трубка
≥100
