IGC ICCU-07CNH [48/80] Канальные средненапорные
![IGC IWCBS-380A/CB(ТЗ) [48/80] Канальные средненапорные](/views2/1806822/page48/bg30.png)
48

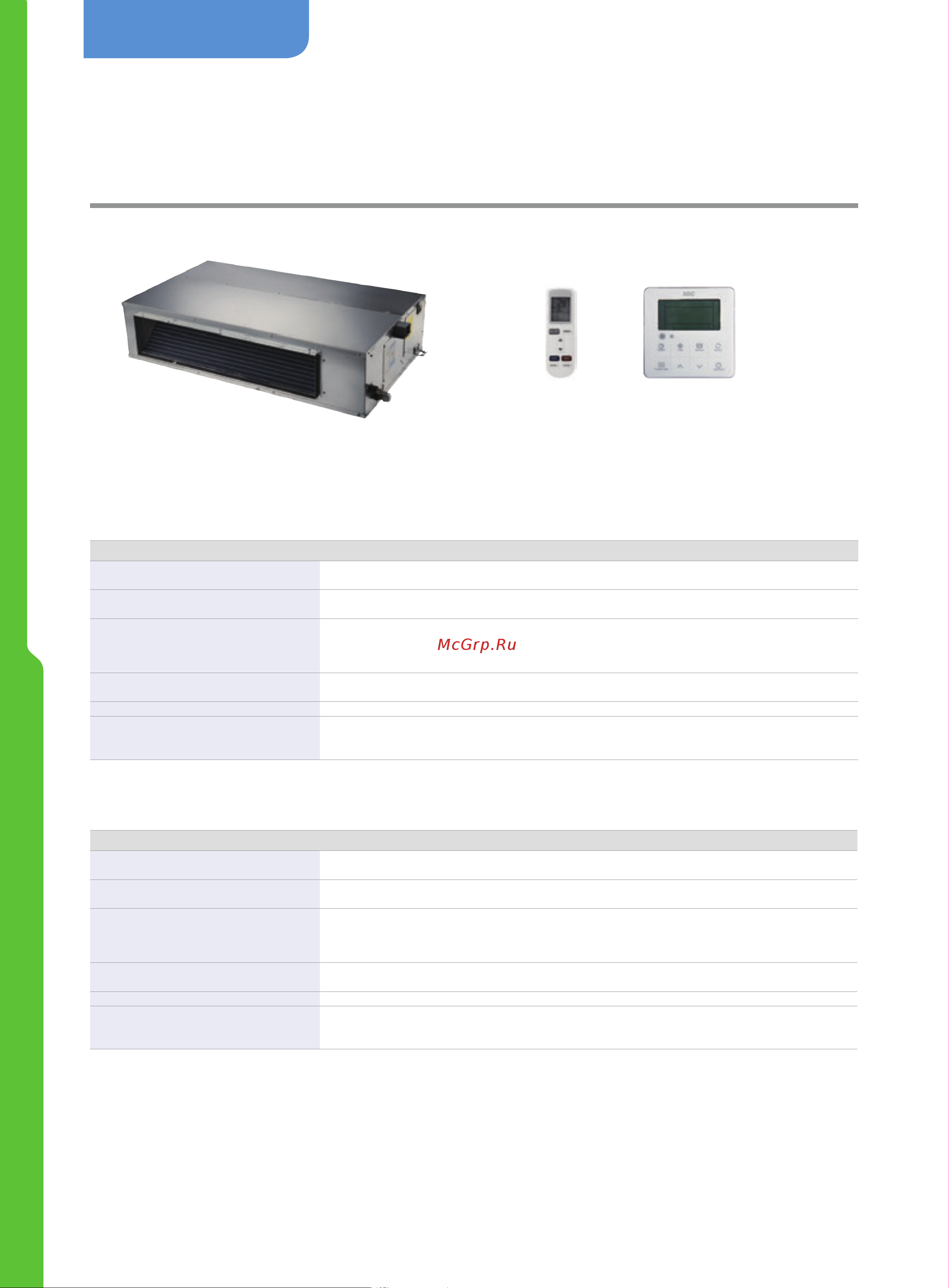

Канальные средненапорные
Модель Внутренний блок IMS-B45NH(DC4) IMS-B56NH(DC4) IMS-B71NH(DC4) IMS-B80NH(DC4) IMS-B90NH(DC4)
Мощность
Охлаждение кВт 4.5 5.6 7.1 8.0 9.0
Обогрев кВт 5.1 6.3 8.0 9.0 10.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощностьВт 73 73 106 106 126
Производитель
ность
Расход воздуха
(Hi/Mid/Low)
м
3
/ч 950/850/700 950/850/700 1300/1100/850 1300/1100/850 1400/1200/950
Уровень шума (Hi/Mid/Low)
дБ(A) 40/37/33 40/37/33 41/39/36 41/39/36 44/41/39
Внешнее статическое
давление (ESP)
Па 50/80 50/80 50/80 50/80 50/80
Размеры
(ШxГxВ)
Без упаковки мм 890×735×290 890×735×290 890×735×290 890×735×290 890×735×290
В упаковке мм 1070×800×360 1070×800×360 1070×800×360 1070×800×360 1070×800×360
Вес кг 29.5/34 29.5/34 30.5/35 30.5/35 32.5/37
Диаметр труб
Жидкостная мм 6.35 6.35 9.52 9.52 9.52
Газовая мм 12.7 12.7 15.88 15.88 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20
Модель Внутренний блок IMS-B100NH(DC4) IMS-B112NH(DC4) IMS-B125NH(DC4) IMS-B140NH(DC4) IMS-B150NH(DC4)
Мощность
Охлаждение кВт 10.0 11.2 12.5 14.0 15.0
Обогрев кВт 11.2 12.5 14.0 15.0 17.0
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1
Номинальная мощностьВт 126 191 191 220 220
Производитель
ность
Расход воздуха
(Hi/Mid/Low)
м
3
/ч 1400/1200/950 2000/1700/1400 2000/1700/1400 2200/1850/1550 2200/1850/1550
Уровень шума (Hi/Mid/Low)
дБ(A) 44/41/39 45/42/39 45/42/39 47/43/41 47/43/41
Внешнее статическое
давление (ESP)
Па 50/80 50/80 50/80 50/80 50/80
Размеры
(ШxГxВ)
Без упаковки мм 890×735×290 1250×735×290 1250×735×290 1250×735×290 1250×735×290
В упаковке мм 1070×800×360 1430×800×360 1430×800×360 1430×800×360 1430×800×360
Вес кг 32.5/37 42/47 42/47 42/47 42/47
Диаметр труб
Жидкостная мм 9.52 9.52 9.52 9.52 9.52
Газовая мм 15.88 15.88 15.88 15.88 15.88
Дренажная мм DN20 DN20 DN20 DN20 DN20
Технические характеристки (DC двигатель)
Внутренние блоки
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
Внутренние блоки — Кассетный тип
RC-10
(опционально)
WR-05A
(в комплекте)
