67
Система управления
No
Главные
компоненты
Требования и функции
1
Операционная система:Windows XP SP2 и выше, Windows 7
2
Для того, чтобы компьютер и VRF могли обмениваться данными друг с другом, необходимо использование адаптера
связи.
Для каждой системы VRF нужен отдельный адаптер.
3
Централизованная система управления RS485 network signal conversion for RS232 serial signal для достижения
связи компьютеров с централизованной системой управления.
Конвертер RS485 преобразовывает сингал для USB для того, чтобы ноутбуки имели возможность
подключиться к централизованной системе управления.
4
Удлиняет расстояние коммуникации и увеличивает количество RS-485 bus network.
Ретранслятор необходим только в том случае, когда количество систем наружных блоков больше, чем 30 или
расстояние коммуникации больше чем 800 метров.

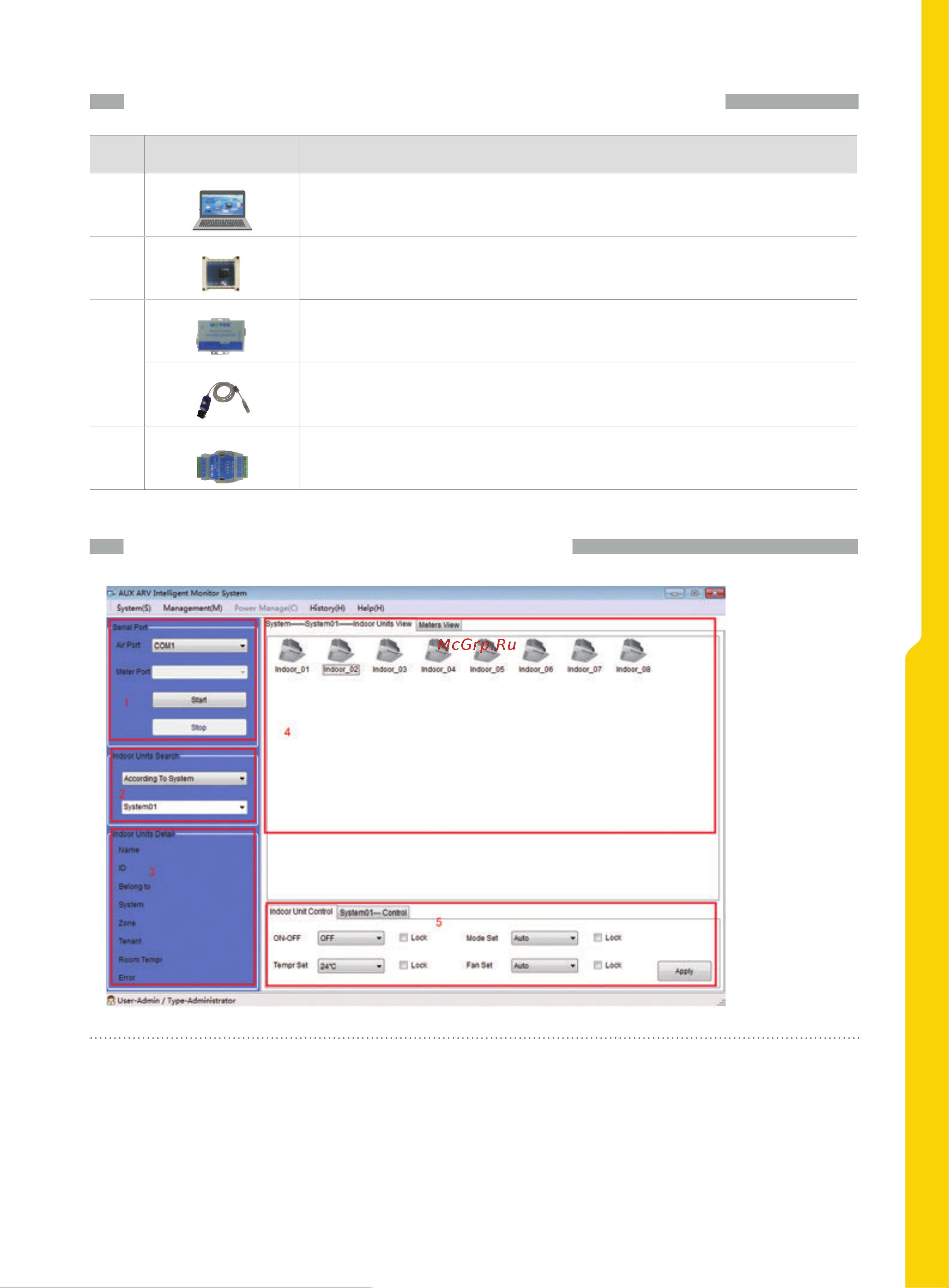

Главные компоненты централизованной программы управления
Главное меню программы упарвления
Адаптер центрального управления
Компьютер
RS-232 to RS-485/422 конвертер
USB to RS-485/422 конвертер
RS-485/422 Ретранслятор
Окно 1 -- Область настройки серии. Выберите серию и нажмите кнопку “Start", система запустится, при нажатии кнопки “Stop”, система
прекратит работу;
Окно 2 -- Область выбора блока кондиционера. Можно разделить на выбор системы и выбор группы, определенной пользователем.
Выбранный блок будет отображаться в окне 4.
Окно 3 -- Отображает параметры одного внутреннего блока. Выберите один из внутренних блоков в окне 4, затем в окне 3 отобразится
имя, ID (адрес внутреннего блока), принадлежность к системе и группе, текущее состояние, температура в помещении, ошибки и т.д.
Окно 4 -- Отображает местонахождение группы кондиционеров. На рисунке выше показаны все внутренние блоки в группе системы 01.
Окно 5 -- Управление кондиционером. Можно контролировать один кондиционер или несколько кондиционеров в группе.
Более подробное описание будет дано ниже.
