74
Система управления

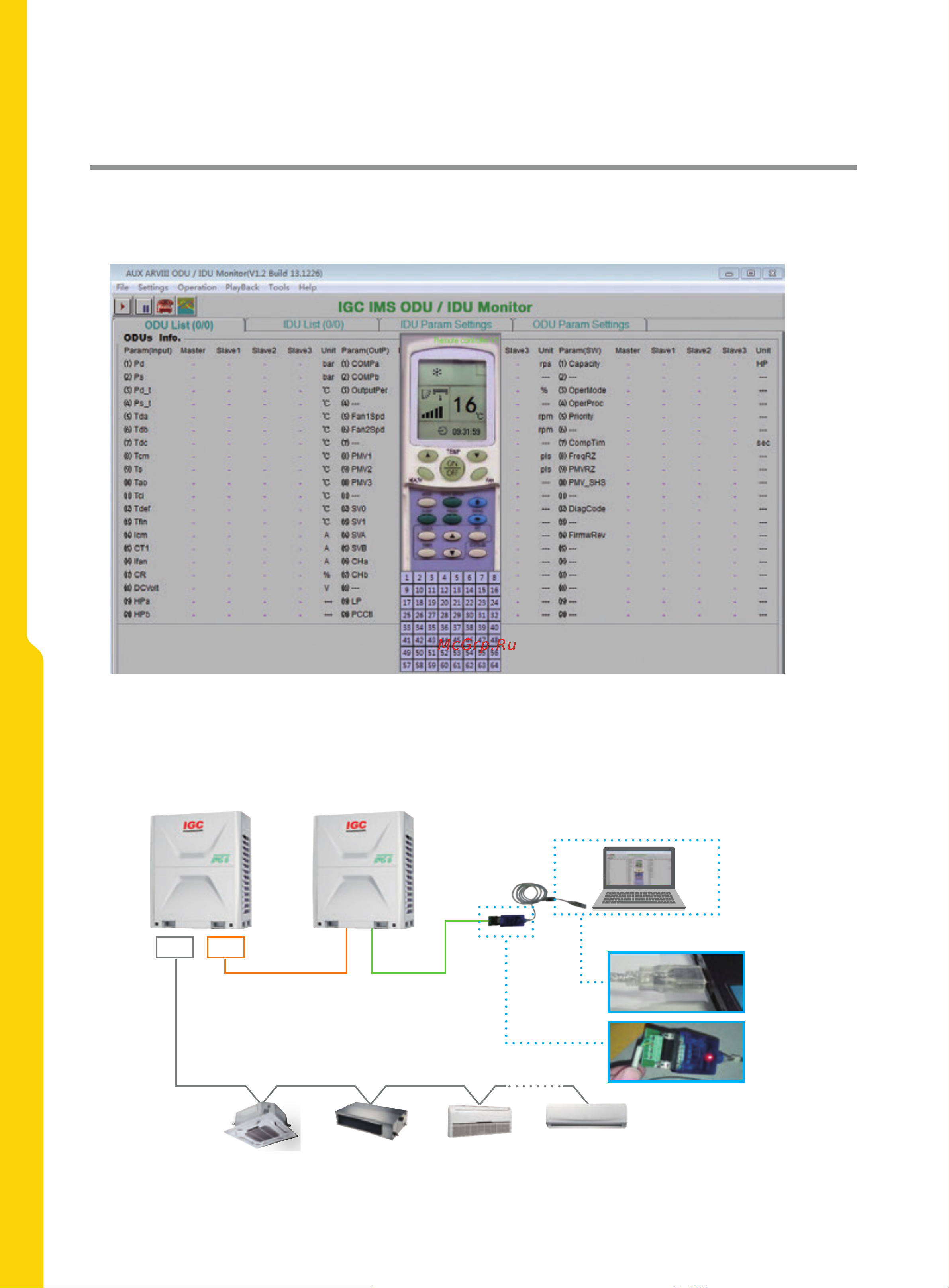

Программа мониторинга для сервиса
Программное обеспечение для самодиагностики системы может использоваться в качестве пульта дистанционного управления,
оно рекомендуется при вводе оборудования в эксплуатацию. Программа контролирует рабочее состояние наружных и
внутренних блоков в реальном времени. При наличии неисправностей они также будут отображены на экране.
Схема установки
A,B A,B
Ведущий блок
Ведомый блок
Программное обеспечение для
мониторинга
Коммуникационный
кабель
USB to RS-485/422
конвертер
