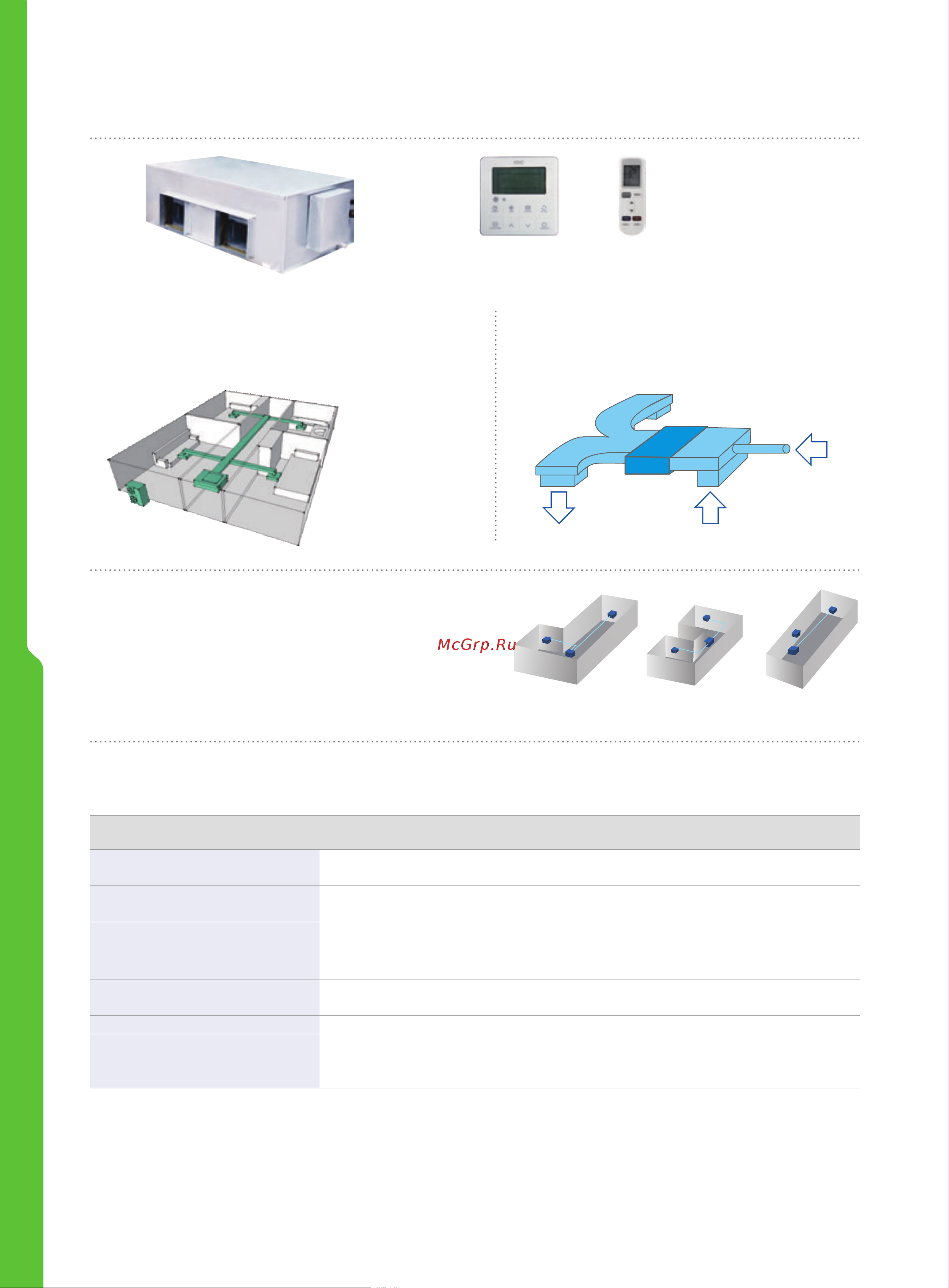

Комната1: L тип Комната2: U тип Комната3: Узкий тип
Канальные высоконапорные
Подача воздуха на большое расстояние
Высокое ESP делает возможным подачу воздуха
на расстояние до 50 метров.
Приток свежего воздуха
Обеспечивает здоровый и комфортный
микроклимат в помещении.
Подходит для различных типов помещений
Высокое ESP позволяет применять блоки в разных типах помещений:
L - формы или U-формы; выход воздуха может
устанавливаться отдельно от внутреннего блока, поэтому поток воздуха
равномерно распределяется даже в комнате с нестандартной формой.
Комплектуется проводным пультом WR-05A.
Внутренний блок
Реверсивный
вход воздуха
Реверсивный
выход воздуха
Приток свежего воздуха
Технические характеристки (AC двигатель)
Модель Внутренний блок
IMS-
BH112NH(4)
IMS-
BH125NH(4)
IMS-
BH140NH(4)
IMS-
BH150NH(4)
IMS-
BH220NH(4)
IMS-
BH280NH(4)
IMS-
BH450NH(4)
IMS-
BH560NH(4)
Мощность
Охлаждение кВт 11.2 12.5 14.0 15.0 22.4 28.0 45.0 56.0
Обогрев кВт 12.8 13.3 15.0 16.0 25.0 31.5 49.5 61.5
Энергопотреб
ление
Источник питания В~,Гц,Ф 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 220~240,50,1 380~415,50,3 380~415,50,3
Номинальная мощностьВт 600 600 600 600 1250 1250 2220 2220
Производитель
ность
Расход воздуха
(Hi/Mid/Low)
м
3
/ч 2000/1600/1400 2000/1600/1400 2000/1600/1400 2000/1600/1400 4000/3200/2600 4000/3200/2600 8000 8000
Уровень шума (Hi/Mid/Low)
дБ(A) 60/57/51 60/57/51 60/57/51 60/57/51 55 55 63 63
Внешнее статическое
давление (ESP)
Па 196 196 196 196 220 220 200 200
Размеры
(ШxГxВ)
Без упаковки мм 1200×719×380 1200×719×380 1200×719×380 1200×719×380 1350×700×460 1350×700×460 2115×990×855 2115×990×855
В упаковке мм 1235×760×415 1235×760×415 1235×760×415 1235×760×415 1540×810×610 1540×810×610 2225×1025×1015 2225×1025×1015
Вес кг 56/59 56/59 56/59 56/59 91/110 91/110 225/260 225/260
Диаметр труб
Жидкостная мм 9.52
9.52 9.52 9.52 12.7 12.7 12.7x2 12.7x2
Газовая мм 19.05 19.05 19.05 19.05 22.2 22.2(7/8) 22.2x2 22.2x2
Дренажная мм DN20 DN20 DN20 DN20 DN25 DN25 DN25 DN25
Примечания:
1. Параметры в таблице получены согласно ISO 5151:2017 при следующих условиях:
• Режим охлаждения: температура внутри 27
о
C(DB)/19
о
C(WB); температура снаружи: 5
о
C(DB)/24
о
C(WB).
• Режим обогрева: температура внутри 20
о
C(DB); температура снаружи: 7
о
C(DB)/6
о
C(WB).
• Эквивалентная длина фреоновой магистрали 7,5 м. Перепад по высоте между блоками 0 м.
2. Значения уровня звукового давления получены в специальной камере. В реальных условиях эксплуатации значения буду несколько выше.
3. Технические характеристики могут быть изменены заводом изготовителем без предварительного уведомления и ухудшения качества оборудования.
WR-05A
(в комплекте)
RC-10
(опционально)
