76
Центробежный вентилятор с низким
потреблением энергии и подача
воздуха на большое расстояние; легкое
управление.
Всё оборудование поставляется с 3-х скоростным вентилятором,
регулирующим расход воздуха в соответствии с высотой потолка.
Инновационный центробежный вентилятор обеспечивает
больший объем воздуха, при низком уровне шума, что делает
подачу воздуха более спокойной и плавной.
Различные модели на ваш выбор
Режим вытяжной вентиляции (выбор скорости вентилятора высокая/средняя/низкая)
Режим приточной вентиляции (выбор скорости вентилятора высокая/средняя/низкая)
Режим байпаса (выбор скорости вентилятора высокая/средняя/низкая)
В этом режиме не происходит теплообмен, что сохраняет большое количество энергии.
Например:
Если температура наружного воздуха ниже, чем температура в помещении — теплообмен не нужен, но нужен свежий воздух.
В этом случае используется режим байпаса.
Примечание: этот режим доступен только для модели HRV-200~1000.
Режим теплообмена (Hi/Mid/Low скорость вентилятора может быть выбрана)
В этом режиме приточный воздух=отработанному воздуху
Автоматический режим
В этом режиме установка может работать как в режиме теплообмена, так и в режиме байпаса в зависимости от температуры
наружного воздуха и температуры в помещении с низкой скоростью воздушного потока).

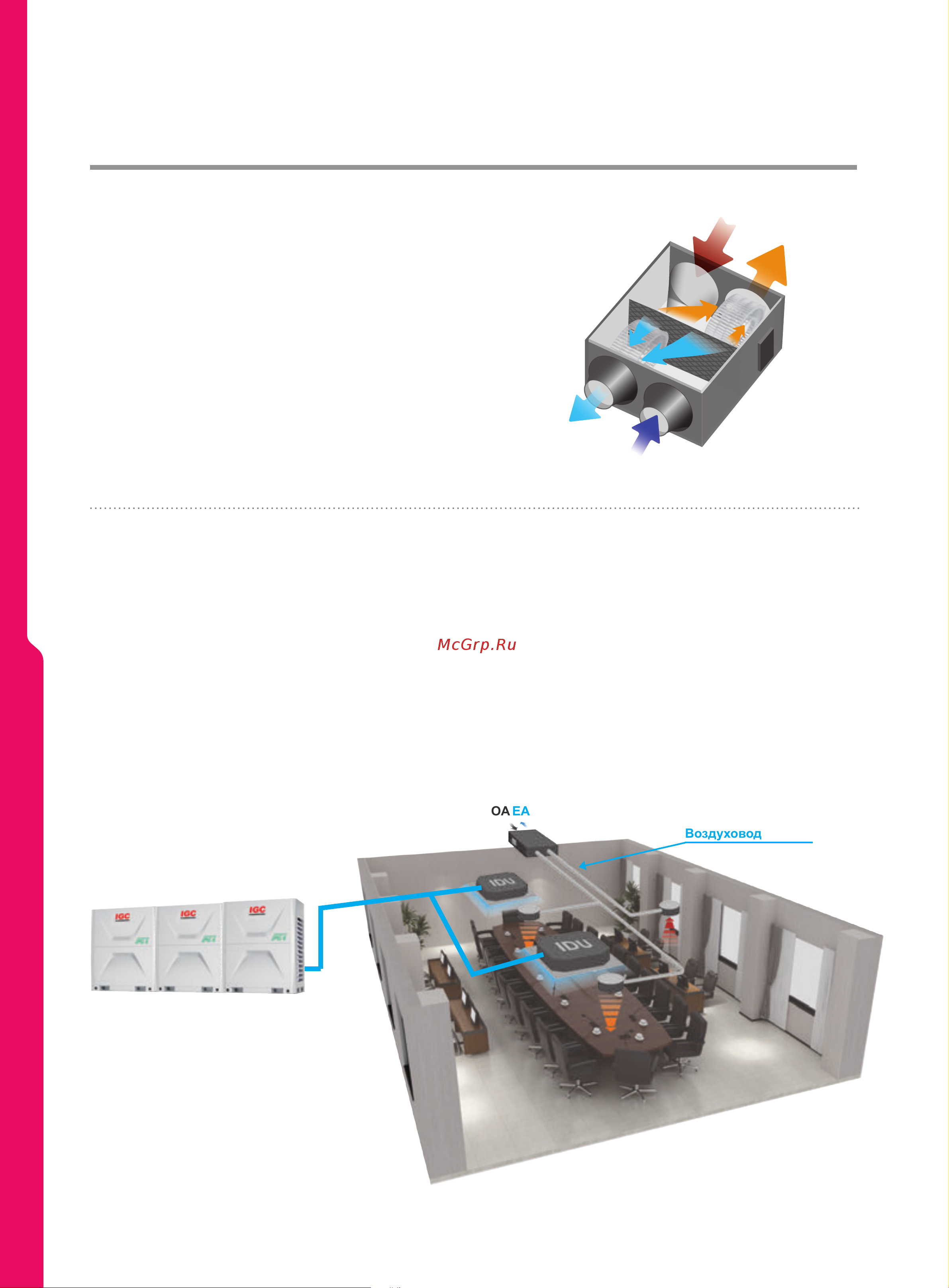

HRV — Приточно-вытяжная вентиляционная
установка с рекуперацией тепла
Подача
воздуха
в помещение
Удаление воздуха
из помещения
Забор свежего
наружного
воздуха
Воздуховод
OA EA
Выброс
воздуха
наружу
RA
SA
SA
HRV
