93

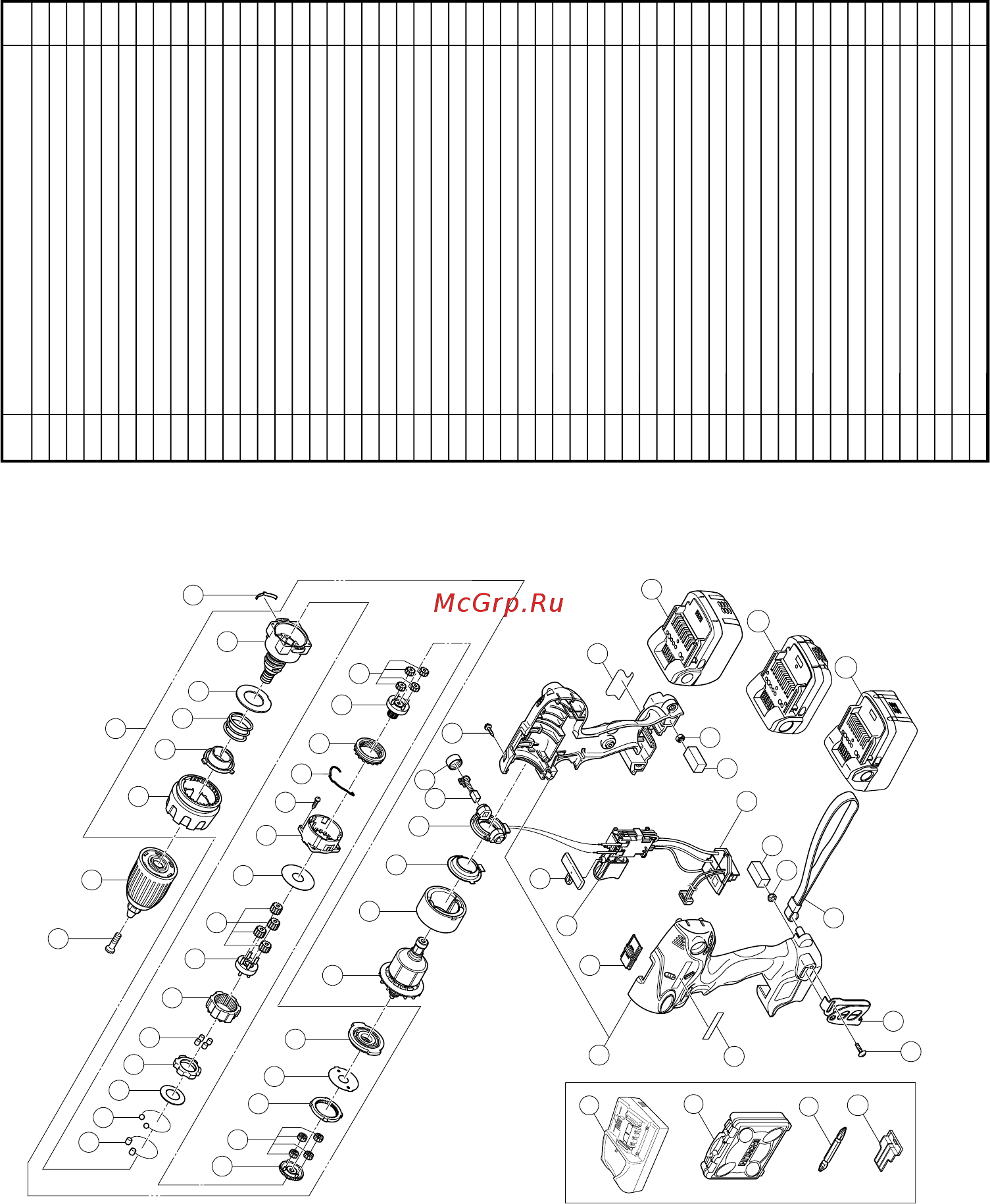

ITEM
PART NAME Q’TY
NO.
1 SPECIAL SCREW (LEFT HAND) M6X23 1
2 DRILL CHUCK 13VLRG-N (W/O CHUCK WRENCH) 1
3 GEAR BOX ASS’Y 1
4 CLUTCH DIAL 1
5 NUT 1
6 SPRING 1
7 THRUST PLATE 1
8 FRONT CASE 1
9 CLICK SPRING 1
10 ROLLER 6
11 STEEL BALL D5 6
12 WASHER (B) 1
13 LOCK RING 1
14 ROLLER 4
15 RING GEAR 1
16 CARRIER 1
17 PLANET GEAR (C) SET 3
18 PLATE (B) 1
19 REAR ÅCASE 1
20 SCREW SET D3X12 4
21 SHIFT ARM 1
22 SLIDE RING GEAR 1
23 PINION (C) 1
24 PLANET GEAR (B) SET 4
25 PINION (B) 1
26 PLANET GEAR (A) SET 4
27 FIRST RING GEAR 1
28 PLATE (A) 1
29 MOTOR SPACER 1
30 ARMATURE AND PINION SET 1
31 MAGNET 1
32 DUST GUARD 1
33 BRUSH BLOCK 1
34 CARBON BRUSH 5X6X11.5 2
35 BRUSH CAP 2
36 TAPPING SCREW (W/FLANGE) D3X16 8
37 NAME PLATE 1
38 HOUSING SET 1
39 SHIFT KNOB 1
40 DC-SPEED CONTROL SWITCH 1
41 PUSHING BUTTON 1
42 HITACHI LABEL 1
43 M4 TRUSS HD. SCREW(BLACK) 1
44 HOOK (A) 1
45 STRAP (BLACK) 1
46 LOCK NUT M4 (BLACK) 2
47 PACKING 2
48 CONTROLLER TERMINAL 1
49-1 BATTERY (BSL1430) 2
49-2 BATTERY (BSL1415) 1
49-3 BATTERY (BSL1830) 1
501 CHARGER (MODEL UC18YRSL) 1
502 CASE 1
503 + DRIVER BIT NO.2 65L 1
504 BATTERY COVER 1
14
47
46
502
1
2
4
5
6
7
8
9
10
11
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
42
38
39
40
41
45
501
503
48
46
47
44
43
3
12
504
49
-3
49
-2
49
-1
