![Hitachi CG18DSDL [143/152] Cg18dsdl](/img/pdf.png)

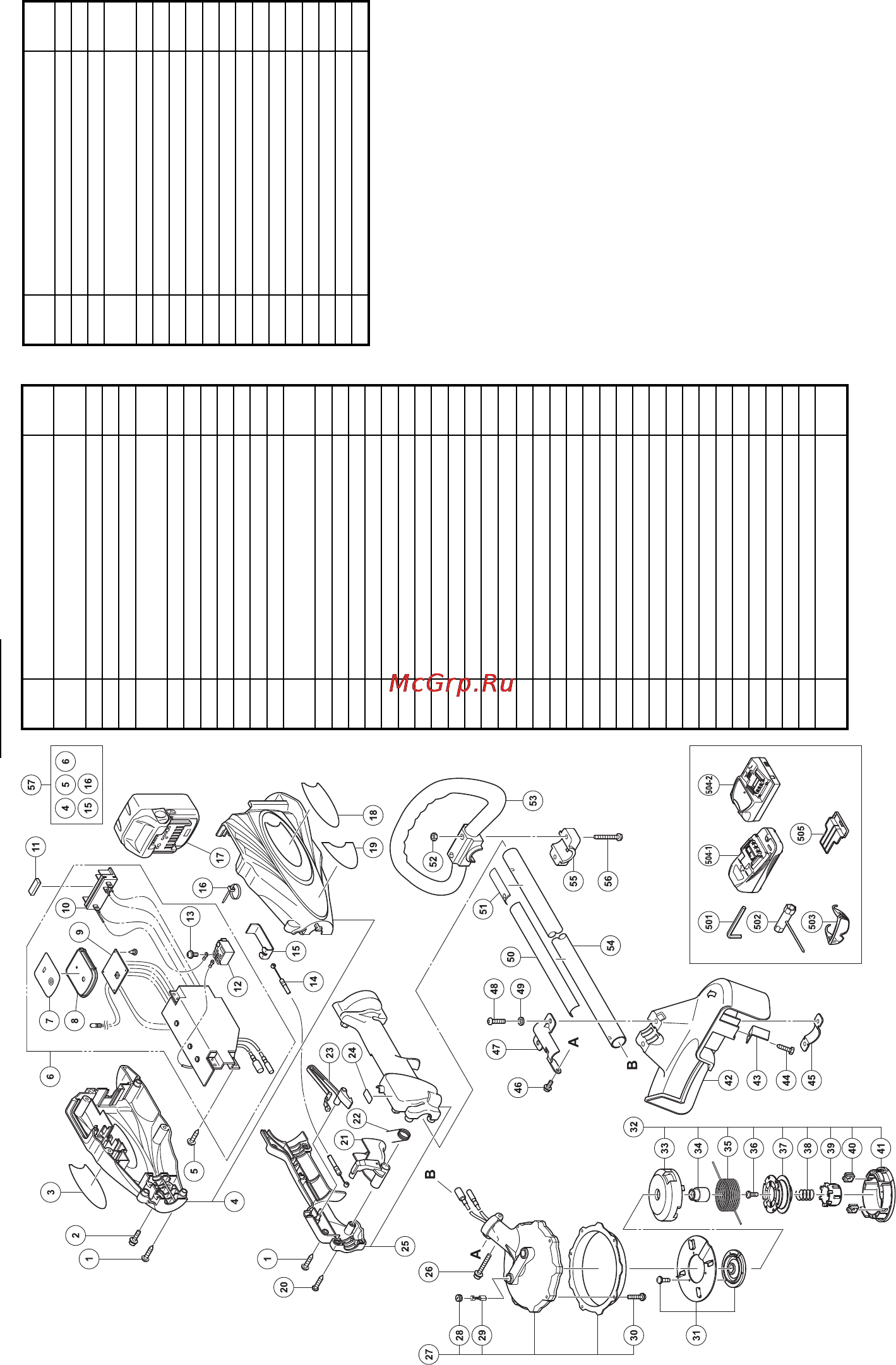

Hitachi CG18DSDL [143/152] Cg18dsdl
![Hitachi CG18DSDL [143/152] Cg18dsdl](/views2/1081172/page143/bg8f.png)
143
CG18DSDL
Item
No.
Part Name Q’TY
1
TAPPING SCREW (W/FLANGE)
D4×20
15
2 HEX.SOCKET BOLT M5×16 1
3NAME PLATE 1
4HOUSING(A), (B)SET 1
5
TAPPING SCREW (W/FLANGE)
D3.5
4
6 CONTROLLER ASS'Y 1
7 PANEL SHEET 1
8HOUSING PLATE 1
9 SWITCH PCB ASS'Y 1
10
BATTERY TERMINAL
1
11 PACK ING 1
12 SWITCH 1
13
MACHINE SCREW (W/WASHERS)
M3.5
×
5
2
14 WIRE 1
15 PLATE 1
16 BAND 1
17 BATTERY (BSL1830) 1
18 HITACHI LABEL 1
19 POP LABEL 1
20 TAPPING SCREW D4×20 1
21 LEVER 1
22 SPRING 1
23 LOCK LEVER 1
24 LABEL(D) 1
25 HANDLE (A ) (B) SET 1
26 HEX.HOLE BOLT M5×30/WS 1
27 DISC MOTOR ASS'Y 1
28 BRUSH CAP 2
29 CARBON BRUSH 2
30 MACHINE SCREW M4X16 5
31 FLANGE ASS'Y 1
32 NYLON HEAD 1
33 COVER 1
34 SHAFT 1
35 NYLON CORD 1
36 SET SCREW 1
37 REEL 1
38 RETURN SPRING 1
39 BUTTON 1
40 CORD GUIDE 1
41 CASE 1
42 COVER 1
43 KNIFE 1
44
HEX. HD. TAPPING SCREW
D5×20
1
Item
No.
Part Name Q’TY
45 BLADE COVER HOLDER 1
46 HEX.HOLE BOLT M5×12/S 1
47 COVER BRACKET 1
48
HEX. SOCKET HD. BOLT
(W/BUTTON) M6×25
2
49 SPRING WASHER M6 2
50 CAUTION LABEL (B) 1
51 LEVEL MARK (B) 1
52 NUT M6 2
53
LOOP HANDLE ASS'Y
1
54 MAIN PIPE 1
55 HANDLE HOLDER (A) 1
56 BOLT M6 2
501 HEX. BAR WRENCH 1
502 BOX WRENCH 1
503 PROTECTIVE GLASSES 1
504-1
CHARGER (UC18YGSL) 1
504-2
CHARGER (UC18YRSL) 1
505 BATTERY COVER 1
000Book_CG14DSDL_EE.indb 143000Book_CG14DSDL_EE.indb 143 2011/06/17 14:23:142011/06/17 14:23:14
