26
Čeština
3. Pláš z umělé hmoty
Volitelné příslušenství podléhá změnám bez předchozího
oznámení.
POUŽITÍ
Dotahování šroubů se šestihrannou hlavou.
Dotahování vrutů do sádrokartonu, šroubů do dřeva
a závitořezných šroubů.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamžitě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
4. Potvrte směr otáčení nástavce (obr. 1)
Nástavec se otáčí ve směru chodu hodinových ručiček
(při pohledu ze zadní strany), když přepínací páka
zpětného chodu je nastavena do polohy na straně "R".
Je-li páka nastavena do polohy na straně "L", nástavec
se otáčí ve směru proti chodu hodinových ručiček a
lze jej použít pro uvolňování a vyjímání šroubů.
5. Nastavení hloubky dotahování (obr. 2)
Hloubku dotahování lze nastavit pomocí otáčení
ustavovacího přípravku vpravo a zaklapnutím vlevo.
(1) Pro šrouby se šestihrannou hlavou:
Namontujte šroub se šestihrannou hlavou na šestihrannou
nástrčnou hlavici a nastavte vzdálenost mezi koncem
aretační pojistky a krčkem hlavy šroubu na 1 1,5 mm,
jak je zobrazeno na obr. 3.
(2) Pro šrouby do sádrokartonu:
Nasate vrut do sádrokartonu na nástavec a nastavte
vzdálenost mezi koncem aretační pojistky a hlavou
šroubu na 1,5 2 mm, jak je zobrazeno na obr. 4.
(3) Pro závitořezné šrouby s křížovou drážkou:
Nasate závitořezný šroub na nástavec a nastavte
vzdálenost mezi koncem aretační pojistky a spodní
stranou hlavy šroubu na 1 1,5 mm, jak je zobrazeno
na obr. 5.
6. Montáž nástavce
Podrobnosti jsou uvedeny v bodě "Montáž a demontáž
nástavce".
MONTÁŽ A DEMONTÁŽ ŠESTIHRANNÉ
NÁSTRČNÉ HLAVICE NEBO NÁSTAVCE
1. Demontáž šestihranné nástrčné hlavice (obr. 6)
(1) Otáčejte aretační pojistkou a současně ji vytahujte z
ustavovacího přípravku.
(2) Vyjměte šestihrannou nástrčnou hlavici, přidržte ji rukou
nebo svěrákem na opačné straně nástavce a vytáhněte
nástavec pomocí kleští.
2. Demontáž nástavce (obr. 7)
Vyjměte aretační pojistku (G) stejným způsobem jako
šestihrannou nástrčnou hlavici a vyjměte držák nástavce,
potom vytáhněte nástavec pomocí kleští.
3. Demontáž nástavce (obr. 8)
Vyjměte aretační pojistku (F) stejným způsobem jako
šestihrannou nástrčnou hlavici a vyjměte držák nástavce,
potom vytáhněte nástavec pomocí kleští.
4. Montáž šestihranné nástrčné hlavice nebo nástavce
Při montáži nástavce postupujte v opačném pořadí než
při demontáži.

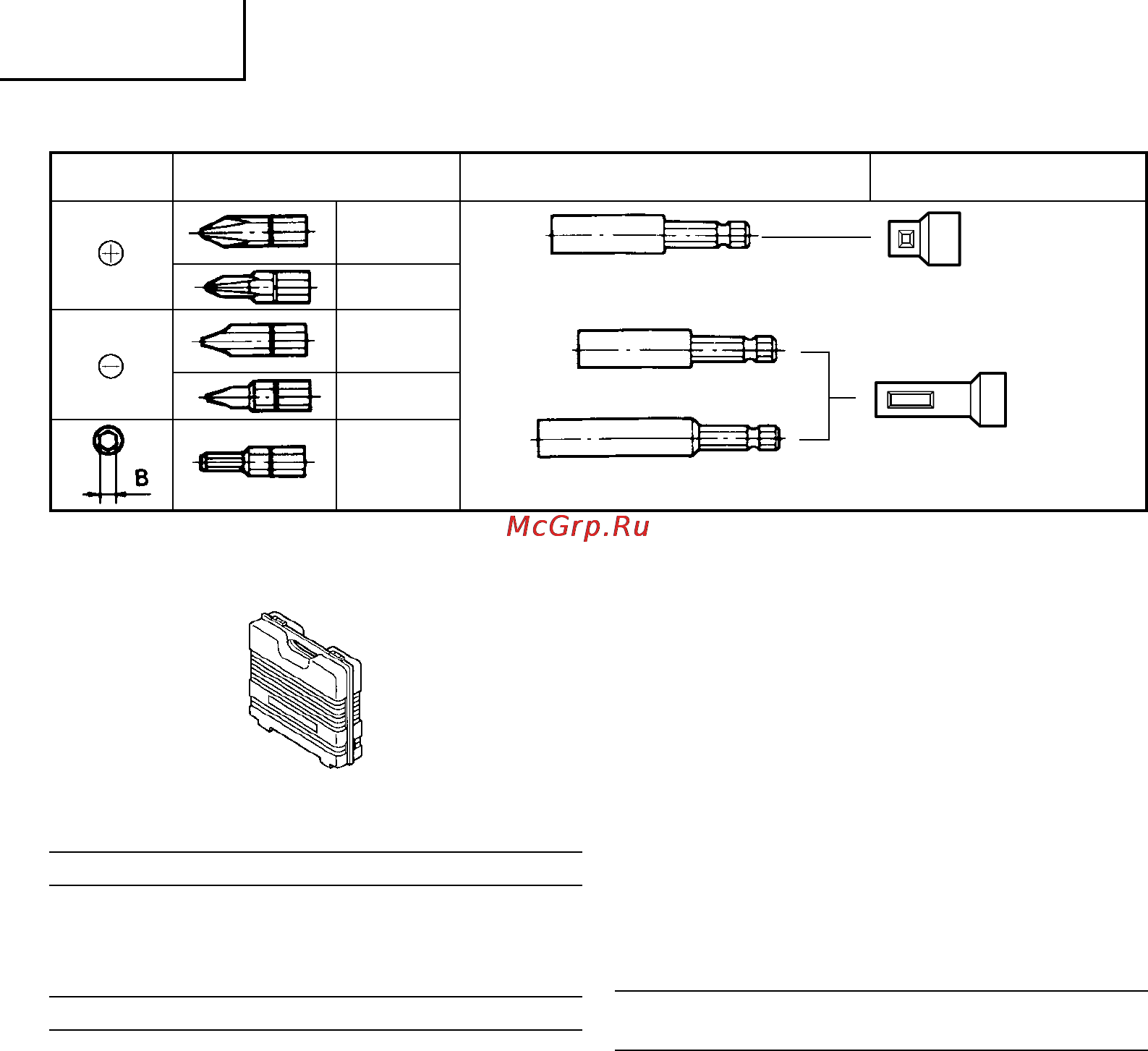

Magnetický držák nástavce
(Krátký typ)
Magnetický držák nástavce
Nemagnetický držák nástavce
Typ nástavce Aretační pojistka
2. Pro jiné šrouby
Držák nástavce
Hlava
šroubu
č.1
č.2
č.3
č.1
č.2
č.1
č.2
č.3
č.1
č.2
Velikost B
4 mm
5 mm
Aretační pojistka (G)
Aretační pojistka (F)
