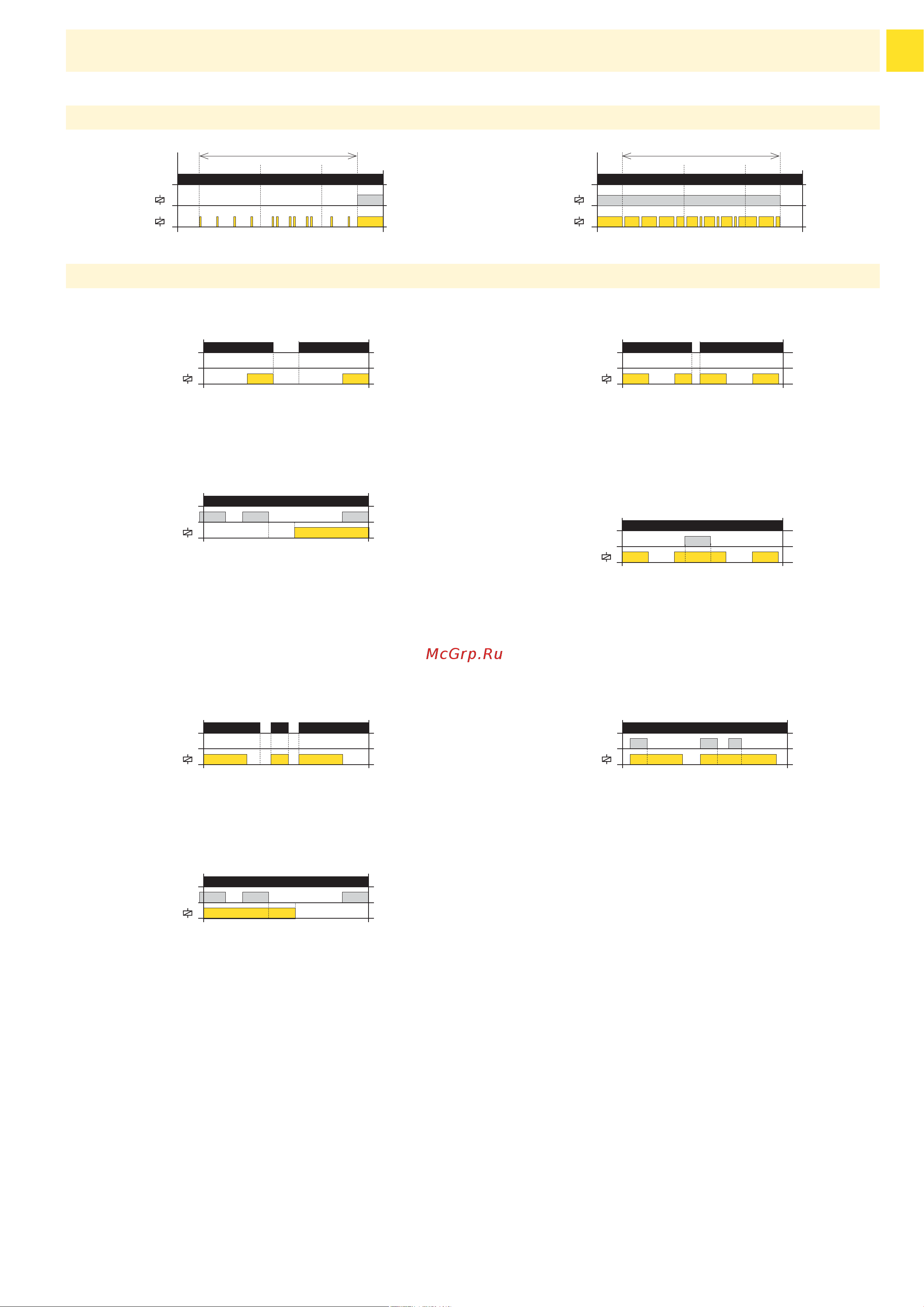

13
Un
LED
T = t1 + t2
ON
t1 t2
OFF
Un
LED
OFF
T = t1 + t2
ON
t1 t2
TT
Un
S
t1
Un
S
t2
T = t1 + t2
t1
Un
S
t2
T = t1 + t2
T
Un
S
TTT
T
Un
S
T
< T
T
T
Un
S
TT
Tt1 t2
T = t1 + t2
CRM-181J, CRM-183J |
TT
Un
S
<T
При подаче напряжения питания активируется временная задержка Т. По ис-
течении времени задержки реле замыкается и это состояние сохраняется до
тех пор, пока напряжение питания не будет отключено.
Включение с задержкой с подавлением задержки
(ON DELAY with Inhibit)
Если управляющий контакт замкнут, а затем подключено напряжение пита-
ния, реле размыкается и отсчет времени начинается только после того, как
управляющий контакт разомкнется. По истечении времени задержки реле
замыкается.
Если управляющий контакт замыкается в интервале временной задержки, от-
счет времени прерывается и не возобновляется, пока управляющий контакт
не разомкнется.
Если управляющий контакт замкнут, а затем подключено напряжение питания,
реле замыкается и отсчет времени начинается только после того, как управля-
ющий контакт разомкнется. По истечении времени реле размыкается.
Если управляющий контакт замыкается в интервале временной задержки, от-
счет времени прерывается и не возобновляется, пока управляющий контакт
не разомкнется.
ZR: Задержка включения
(ON DELAY)
ZN: Выключение с задержкой
(INTERVAL ON)
BL: Мигание 1:1 начинается с импульса
(FLASHER - ON  rst)
При подаче напряжения питания реле замыкается и активируется временная
задержка T. По истечении времени задержки реле размыкается и это состо-
яние сохраняется до тех пор, пока напряжение питания не будет отключено.
При подаче напряжения питания реле замыкается и активируется временная
задержка T. По истечении времени реле размыкается и снова активируется
временная задержка T. По истечении времени реле снова замыкается и по-
следовательность повторяется до тех пор, пока напряжение питания не будет
отключено.
Выключение с задержкой с подавлением задержки
(INTERVAL ON with Inhibit)
Мигание 1:1 начинается с импульса с подавлением задержки
(FLASHER - ON  rst with Inhibit)
При подаче напряжения питания реле разомкнуто. Если управляющий кон-
такт замкнут, реле замыкается. Когда управляющий контакт размыкается, ак-
тивируется временная задержка T. По истечении времени реле размыкается.
Если управляющий контакт замыкается в интервале временной задержки,
время сбрасывается, а реле остается замкнутым. После размыкания управля-
ющего контакта снова активируется временная задержка Т и после ее окон-
чания реле размыкается.
OD: Задержка выключения после размыкания управляющего контакта
с
моментальной сработкой выходного контакта (OFF DELAY)
Индикация рабочего состояния
Пауза
ON, задержкаOFF, задержка
Пауза
Функции
Однофункциональное реле времени
Если управляющий контакт замыкается в интервале временной задержки, от-
счет времени прерывается и не возобновляется, пока управляющий контакт
не разомкнется.
Примечание: Функции ZR, ZN и BL активируются подключением напряжения питания к устройству, т. е. при сбое и восстановлении напряжения питания реле
автоматически выполняет 1 цикл.
