- 18 -

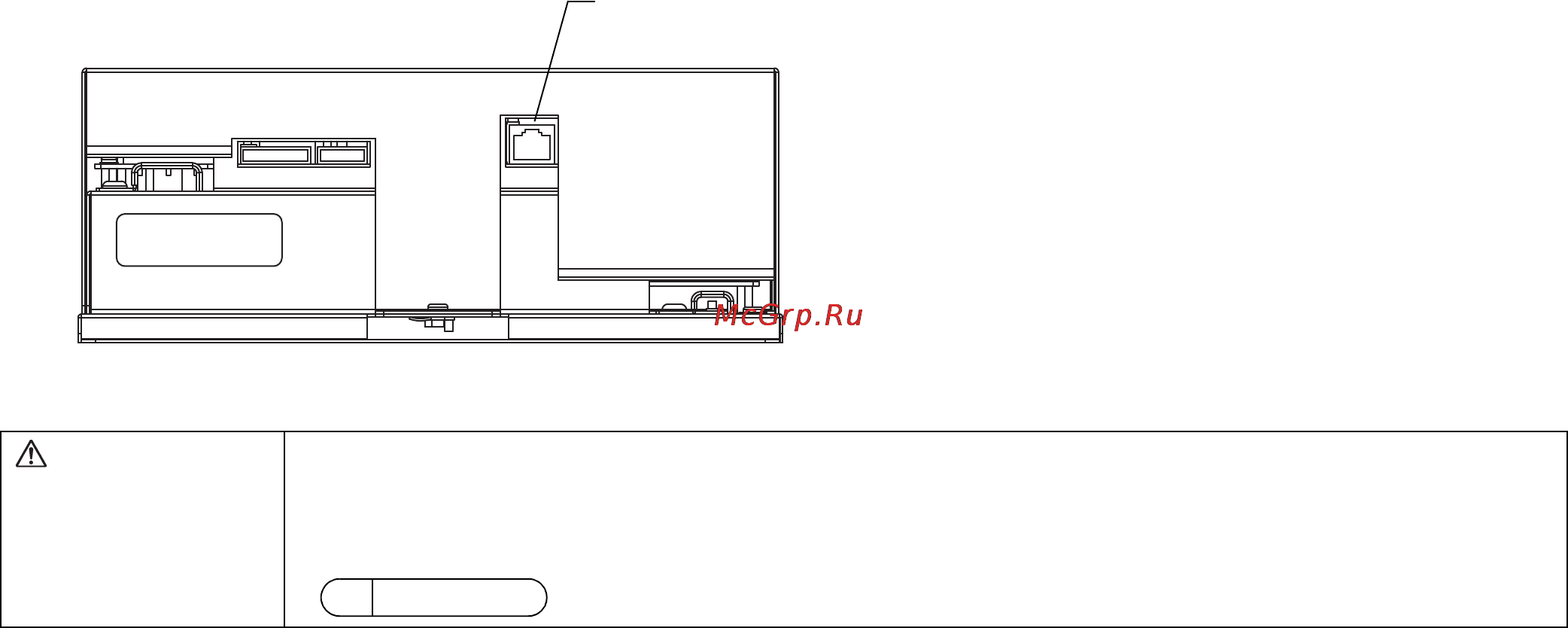

6-4. Подключение кабеля LAN
Подключите кабель LAN к гнезду LAN на пульте GB-50ADA.
• Расстояние между коммутационным узлом и пультом GB-50ADA не должно превышать 100 м (328 футов).
• Кабель LAN приобретается по месту установки. Используйте кабель не ниже категории 5 (кабель прямого
подключения).
• Используйте коммутационный узел.
ВНИМАНИЕ • Установите кабель LAN до установки контроллера и проложите его так же, как и линии передачи
данных
M-NET.
• Оставьте свободное место вокруг гнезда LAN пульта GB-50ADA достаточное для подключения
разъема и кабелей. Габаритные размеры и масса устройства приведены в разделе
.
MODEL :
Serial number :
LAN
5 Установка
