(B) Импульсные сигналы
1 При получении импульсных сигналов управления блоками во время работы блоки продолжат работу (то же для
сигналов Остановка, Блокировка и Разрешение).
2 Если управление с локальных пультов дистанционного управления блокировано, режим Запуск / Остановка,
режим работы, уставка температуры и параметры сброса сигнализации замены фильтра не могут быть
изменены с помощью локального
пульта дистанционного управления.
3 Длительность импульса (контакт ЗАМКНУТ) должна быть между 0,5 и 1 секундой.

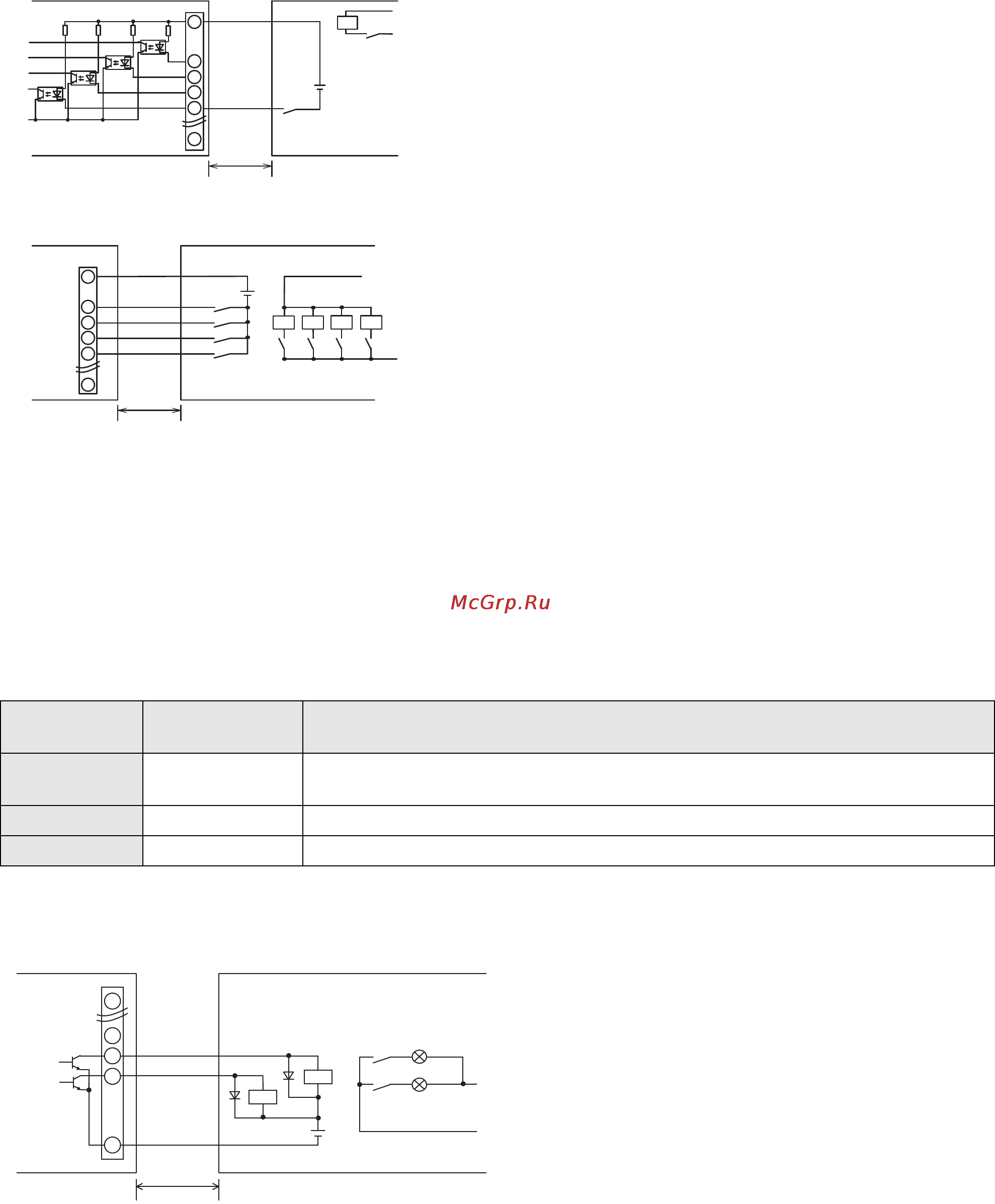

10-1-4. Рекомендуемая схема
(A) Статические сигналы
1 Реле, источники питания постоянного тока и кабели-удлинители должны поставляться на место установки.
2
Максимальная длина кабеля-удлинителя составляет 10 м (32 фута). (Используйте кабель сечением не менее 0,3 мм
2
.)
3 Обрежьте кабель возле разъема и изолируйте оголенный конец кабеля изоляционной лентой.
10-2. Функция внешних выходных сигналов
* Для использования внешних выходных сигналов требуется адаптер внешних входных/выходных сигналов (PAC-
YG10HA) и внешний источник питания.
10-2-1. Внешние выходные сигналы
Сигнал состояния работы выводится, если работают один или несколько блоков, а сигнал неисправности – в случае
обнаружения неисправности в одном или нескольких блоках.
10-2-2. Характеристики выхода внешних сигналов
1 При возникновении неисправности выводится сигнал состояния работы.
10-2-3. Рекомендуемая схема
1 Во время работы и при обнаружении неисправности включаются все элементы.
2 Максимальная длина кабеля-удлинителя составляет 10 м (32 фута).
3 Реле, лампы, диоды и кабели-удлинители должны поставляться на место установки.
CN5
Провод
(PAC-YG10HA)
Тип клеммы
№ 1
Зеленый Общий провод заземления для выхода внешних сигналов
(источник питания постоянного тока, заземление источника питания)
№ 2 Черный Запуск / Остановка
№ 3 Коричневый Неисправность / Норма
CN5
X1
10 м(32 фута)
10 м(32 фута)
X1
CN5
X1
X2
Y1
Y2
X1
X2
Y1
Y2
9
8
7
6
5
1
9
8
7
6
5
1
Красный
Оранжевый
Не более
GB-50ADA
(B) Импульсные сигналы
Запуск / Остановка или
Аварийная остановка
Питание
(*1)
(12 В пост. тока или 24 В пост. тока)
В качестве X1, X2, Y1 и Y2 используйте реле со следующими
характеристиками.
Характеристики контактов
Номинальное напряжение: 12 В пост. тока или выше
Номинальный ток: 0,1 A или выше
Минимальная нагрузка: 1 мА пост. тока или ниже
(*1) Используйте источник питания, соответствующий
характеристикам используемых реле.
(12 В пост. тока или 24 В пост. тока)
Питание
(*1)
(12 В или 24 В постоянного тока)
Красный
Серый
Запуск Остановка Блокировка
Разрешение
GB-50ADA
Не более
Синий
Желтый
Оранжевый
CN5
Z1 L1
4
9
3
2
1
Z1
Z2
Z2 L2
С реле
Коричневый
Черный
Зеленый
Не более
10 м (32 футов)
GB-50ADA
Диод
(*2)
Питание
(*1)
L1 : Индикатор работы
L2 : Индикатор
В качестве Z1 и Z2 используйте реле со следующими
характеристиками.
Рабочая катушка
Номинальное напряжение: 12 В пост. тока или 24 В пост. тока
Потребляемая мощность: не более 0,9 Вт
(*1) Используйте источник питания, соответствующий
характеристикам используемых реле.
(12 В пост. тока или 24 В пост. тока)
(*2) Установите диоды с обеих сторон катушек реле.

Содержание

Похожие устройства

Скачать
