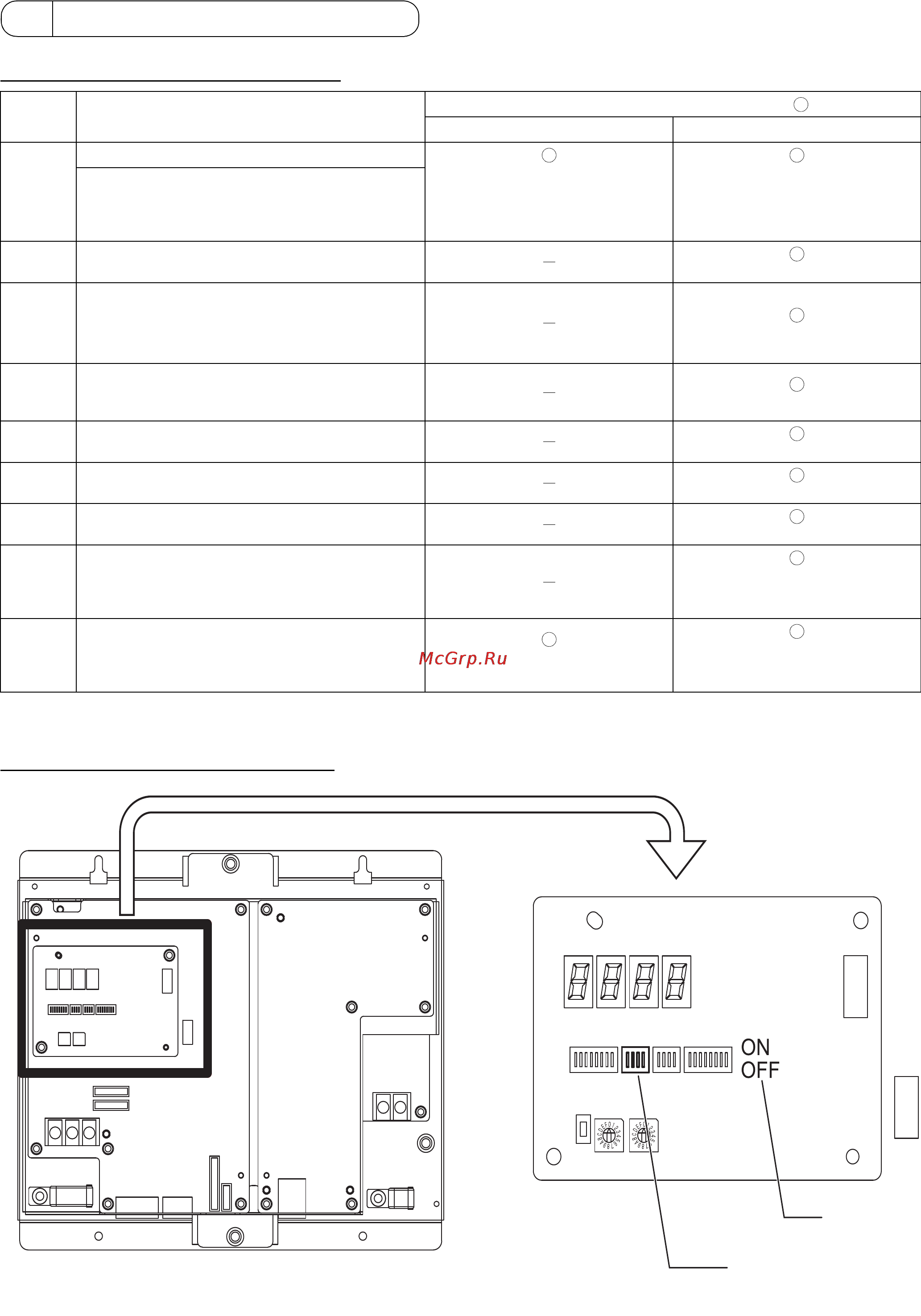

- 19 -
Процедуры задания начальных установок
Внутреннее устройство пульта GB-50ADA
7 Начальные установки
Шаги Устанавливаемые параметры
настройка :
Допускает настройку
Переключатель на пульте GB-50ADA
Веб-браузер
1
IP-адрес пульта GB-50ADA/сети
См. раздел 7-1 “IP-адрес и сетевые
настройки”.
См. раздел 7-1, “IP-адрес и
настройки сети”, в руководстве по
исходным установкам.
Настройки по умолчанию:
IP-адрес 192.168.1.1
Маска подсети 255.255.255.0
Адрес шлюза 0.0.0.0
2
Регистрация номера лицензии
См. руководство по исходным установкам
3
Установка адреса M-NET для пульта GB-50ADA
По умолчанию: 00
Как правило, изменение не требуется.
См. руководство по исходным установкам.
4
Функции
(Настройка пределов запрещения управления,
режим внешних входных сигналов и т. п.)
См. руководство по исходным установкам.
5
Группа
См. руководство по исходным установкам.
6
Связанная вентиляция
См. руководство по исходным установкам.
7
Установка часов
См. руководство по исходным установкам.
8
Другие настройки (программы и т. п.)
См. руководство по исходным установкам и
руководство “Веб-браузер для инженера по
техническому обслуживанию системы”.
9
Пробный запуск
См. раздел 9, “Пробный запуск”.
См. руководство по исходным установкам и
руководство “Веб-браузер для инженера по
техническому обслуживанию системы”.
SW602
Переключатель быстрой
установки IP-адреса
Панель
переключателей
Основная панель
Панель M-NET
TB3
TB1
ON : ВКЛ
OFF : ВЫКЛ
