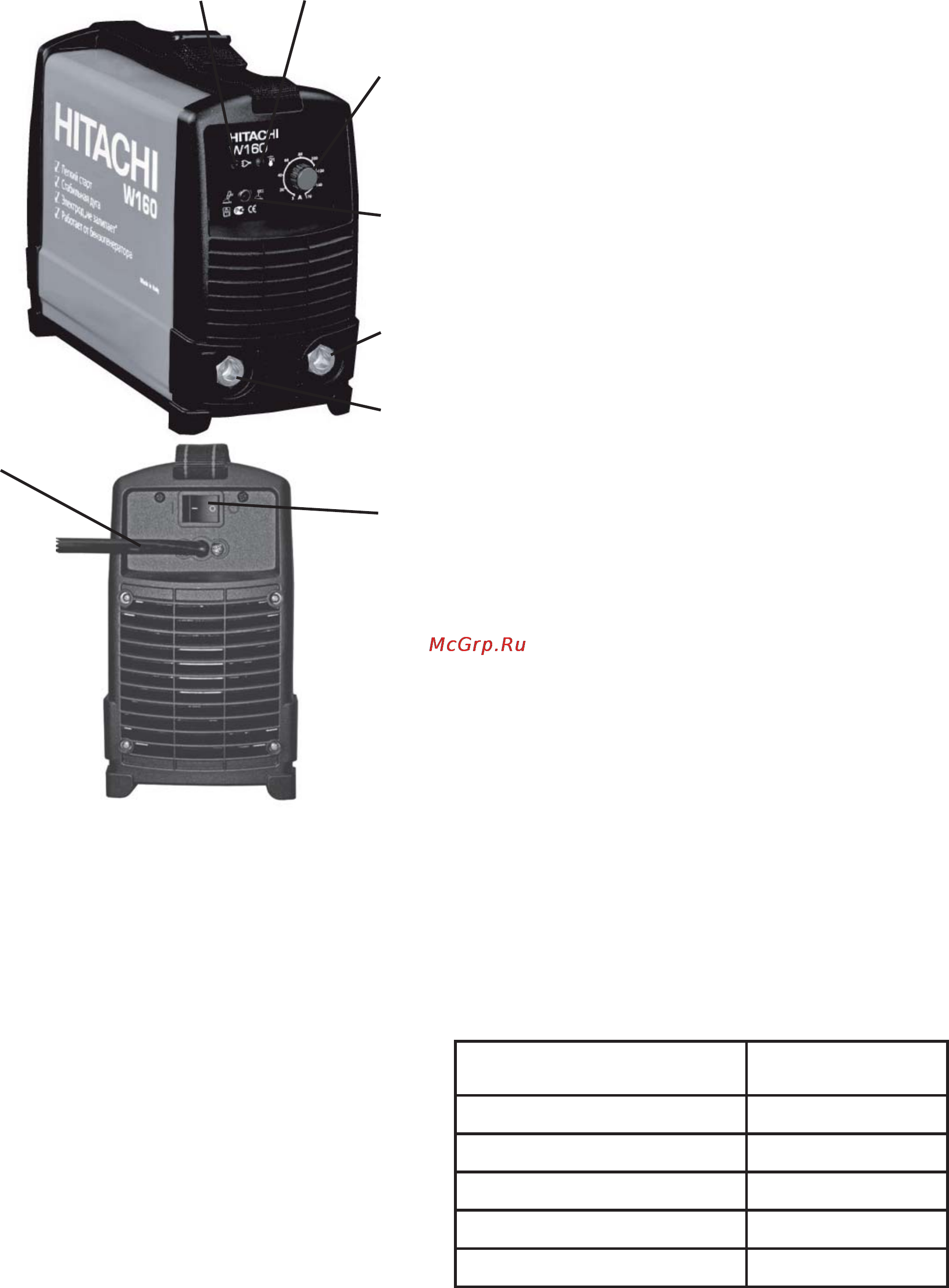

5.0 INVERTERFUNKTIONEN UND
ANSCHLÜSSE
1 Anpassung des Schweißstrom-Potentio-
meters
2 Auswahl MMA / WIG (nur bei den Model-
len, die es haben)
3 Grüne LED, Anzeige für Power EIN
LED EIN = Power EIN
LED AUS = Power AUS
Überspannungsschutz (setzen Sie die Einheit
     

4 Gelbe LED
LED EIN = zeigt an, dass Temperaturlimits

     
Wenn bereit, schaltet sich die orangefarbene

LED EIN = zeigt einen Alarmzustand auf
      
-
zeingriffs auf Grund einer Stromspitze wird die
Einheit wieder automatisch den Betrieb aufneh-
-

5 Dinse-Positivmuffe
6 Dinse-Negativmuffe
7 Eingangskabel
8 EIN/AUS-Schalter
6.0 STICK-SCHWEISSEN
Allgemeine Informationen
Der elektrische Lichtbogen kann als eine
Quelle von hellem Licht und starker Hitze
beschrieben werden; tatsächlich ist es der
Fluss des elektrischen Stroms in der Ga-
satmosphäre, welche die Elektrode umgibt;
das Werkstück beendet die Strahlung der
elektromagnetischen Wellen, die als Licht
und/oder Hitze wahrgenommen werden, je
nach Wellenlänge. Auf einer nicht wahrne-
hmbaren Ebene produziert der Bogen au-
ßerdem ultraviolettes und infrarotes Licht;
ionisierende Strahlen wurden noch nicht
festgestellt. Die Hitze, die durch den Bo-
gen erzeugt wird, wird im Schweißvorgang
genutzt, um Metallteile zu schmelzen und
miteinander zu verbinden. Der benötigte
elektrische Strom wird über ein spezielles
Equipment zugeführt, das üblicherweise
als Schweißmaschine bezeichnet wird.
- Verbinden Sie das Netzkabel mit dem Ne-
gativpol des Inverters und die Masseklemme

- Verbinden Sie das Schweißkabel mit dem

- Stellen Sie den Schweißstrom mit Hilfe des
     
Schweißstrom sollte an Hand der Anweisungen
    -
stellen auf der Elektrodenbox angegeben sind,
aber die folgenden Angaben dienen als allge-
meine Information:
Elektrodendurchmesser Schweißstrom
1.5 mm 30A - 40A
2.0 mm 50A - 65A
2.5 mm 70A - 100A
3.25 mm 100A - 140A
4.0 mm 140A - 160A
 
auf der Vorderseite werden entsprechend grün
sein = aufgeleuchtet und die gelbe LED = aus
    
