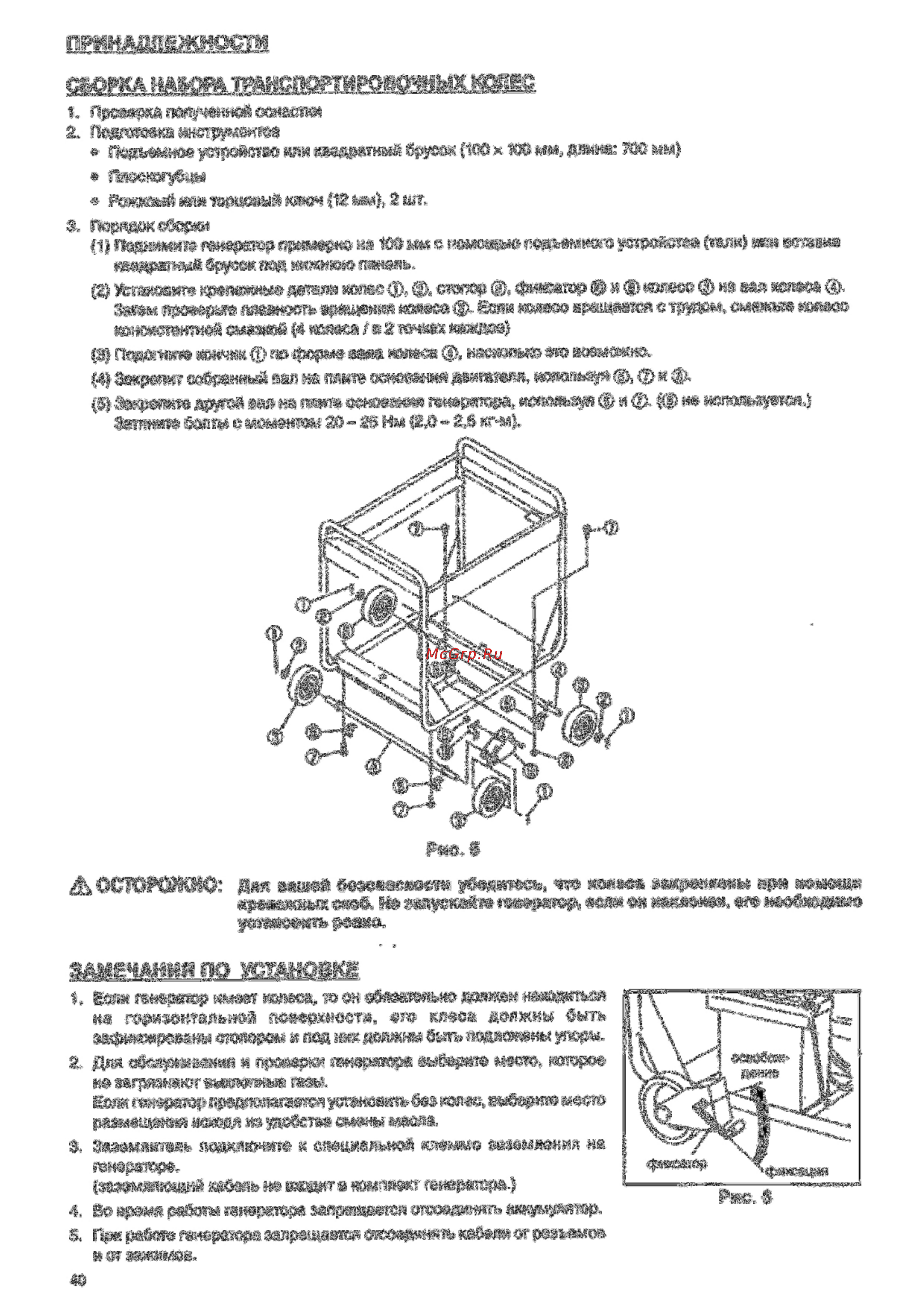

ПРИНАДЛЕЖНОСТИ СБОРКА НАБОРА ТРАНСПОРТИРОВОЧНЫХ КОЛЕС 1 Проверка полученной оснастки 2 Подготовка инструментов Подъемное устройство или квадратный брусок 100 х 100 мм длина 700 мм Плоскогубцы Рожкоый или торцовый ключ 12 мм 2 шт 3 Порядок сборки 1 Поднимите генератор примерно на 100 мм с помощью подъемного устройства тали или вставив квадратный брусок под нижнюю панель 2 Установите крепежные детали колес ф 2 стопор фиксатор и колесо на вал колеса Затем проверьте плавность вращения колеса Если колесо вращается с трудом смажьте колесо консистентной смазкой 4 колеса в 2 точках каждое 3 Подогните кончик ф по форме вала колеса насколько это возможно 4 Закрепит собранный вал на плите основания двигателя используя и 5 Закрепите другой вал на плите основания генератора используя и ф не используется Затяните болты с моментом 20 25 Нм 2 0 2 5 кг м Рис 5 Д ОСТОРОЖНО Для вашей безопасности убедитесь что колеса закреплены при помощи крепежных скоб Не запускайте генератор если он наклонен его необходимо установить ровно ЗАМЕЧАНИЯ ПО УСТАНОВКЕ 1 Если генератор имеет колеса то он обязательно должен находиться на горизонтальной поверхности его клеса должны быть зафиксированы стопором и под них должны быть подложены упоры 2 Для обслуживания и проверки генератора выберите место которое не загрязнают выхлопные газы Если генератор предполагается установить без колес выберите место размещения исходя из удобства смены масла 3 Заземлитель подключите к специальной клемме генераторе заземляющий кабель не входит в комплект генератора заземления на 4 Во время работы генератора запрещается отсоединять аккумулятор 5 При работе генератора запрещается отсоединять кабели от разъемов и от зажимов 40 Рис 6
