Hitachi E100(3P) [27/28] Монтажная схема
![Hitachi E100(3P) [27/28] Монтажная схема](/views2/1081593/page27/bg1b.png)
Содержание
- А внимание 1
- Безопасноть 1
- Важная информация по безопасности 1
- Важные инструкции по безопасности при работе с генератором 1
- Внимание 1
- Значения ключевых слов 1
- Осторожно 1
- Примечание 1
- Внимание 2
- Внимание 3
- Данные знаки предупреждают вас о возможной опасности серьезных травм внимательно изучите данные знаки и меры предосторожности описанные в данном руководстве 4
- Наклейки со знаками безопасности 4
- Ознакомиться с инструкцией предупреждение о соединении предупреждение о запасе топлива предупреждение о заряде аккумулятора 4
- Предупреждающая наклейка 4
- Предупреждение о возможности поражения электрическим током 4
- Предупреждение о высокой температуре предупреждение о выхлопных газах 4
- Рис 1 34 4
- А внимание 5
- Внимание 5
- Рис 2 5
- Удлинителыный шнур 5
- Безопасную работу с генератором на некоторых иллюстрациях данного 7
- Информация в данной инструкции поможет вам обеспечить правильную и 7
- Компоненты 7
- Правила эксплуатации 7
- Примечание 7
- Рис 3 37 7
- Руководства могут быть изображены детали которые отсутствуют на вашем генераторе 7
- Спецификации 8
- Внимание 9
- Осторожно 9
- Примечание 9
- Принадлежности 9
- Сборка 9
- Стандартные принадлежности 9
- Транспортировка 9
- Транспортировка хранение 9
- Хранение 9
- Д осторожно 10
- Замечания по установке 10
- Принадлежности 10
- Сборка набора транспортировочных колес 10
- Внимание 11
- Объем масла 11
- Подготовка к работе 11
- Применение 11
- Примечание 11
- Проверка уровня масла 11
- Внимание 12
- Объем топливного бака 12
- Примечание 12
- Топливо 12
- А осторожно 13
- Примечание 13
- Установка аккумулятора 13
- Внимание 14
- Запуск двигателя 14
- Примечание 14
- Проверьте состояние узлов генератора 14
- Работа с генератором 14
- Примечание 15
- Рис 19 15
- Внимание 16
- Использование электроэнергии 16
- Внимание 18
- Осторожно 18
- Примечание 18
- Останов генератора 19
- А внимание 20
- Диапазон применения 20
- Примечпние 20
- Безопасность сервисного обслуживания 21
- Внимание 21
- Неисправности и их устранение 21
- Необходимость правильного технического обслуживания 21
- Техническое обслуживание 21
- Меры предосторожности 22
- План проведения сервисных работ 22
- Примечание 22
- Замена масляного фильтра двигателя 23
- Замена моторного масла 23
- Обслуживание воздухоочистителя 23
- Осторожно 23
- Примечание 23
- Осторожно 24
- Примечание 24
- Рекомендуемые свечи 24
- Свеча зажигания 24
- Очистка топливного фильтра 25
- Проверка угольных щеток 25
- X x x x x 26
- X x x x x x x 26
- X x x x x x x x x 26
- Обслуживание и ремонт 26
- Подготовка к хранению 26
- Поиск и устранение неисправностей 26
- Монтажная схема 27
- I ст у 28
- R ал 28
- W белый 28
- _огп светло зеленый 28
- Блок управления 28
- В1к черный 28
- В1кал черно белыйе вгп коричневый 28
- Генератор блок управления 28
- Е100 зр 28
- Ев1и светло синий 28
- Желтый 28
- И ьв1и 28
- Красно белый 28
- Красный 28
- Огд 28
- Огп 28
- Огп зеленый 28
- Огп у желто зеленый 28
- Огу серый 28
- Оранжевый 28
- Цветовая кодировка проводов 28
Похожие устройства
- Mitsubishi Electric PS-3GJA1 Инструкция по эксплуатации
- Apple iPod Nano MD480QB/A 16Gb Silver Инструкция по эксплуатации
- Hitachi E10U Инструкция по эксплуатации
- Mitsubishi Electric PS-3GJA Инструкция по эксплуатации
- Apple iPod Nano MMD476QB/A 16G Yellow Инструкция по эксплуатации
- Hitachi E24 Инструкция по эксплуатации
- Mitsubishi Electric PL-2KJB Инструкция по эксплуатации
- Hitachi E24SC Инструкция по эксплуатации
- Mitsubishi Electric PL-2.5KJB Инструкция по эксплуатации
- Sony CDX-GT475UR Инструкция по эксплуатации
- Hitachi E35 Инструкция по эксплуатации
- Mitsubishi Electric PL-1.6KJB Инструкция по эксплуатации
- Philips Sound Shooter SBA3005/00 Инструкция по эксплуатации
- Hitachi E35SB Инструкция по эксплуатации
- Mitsubishi Electric PLH-6AKHS Инструкция по эксплуатации
- Philips Sound Shooter SBA3011ORG/00 Orange Инструкция по эксплуатации
- Hitachi E40 Инструкция по эксплуатации
- Philips Sound Shooter SBA3011GRN/00 Инструкция по эксплуатации
- Mitsubishi Electric PLH-6AAKH Инструкция по эксплуатации
- Hitachi E42SB Инструкция по эксплуатации

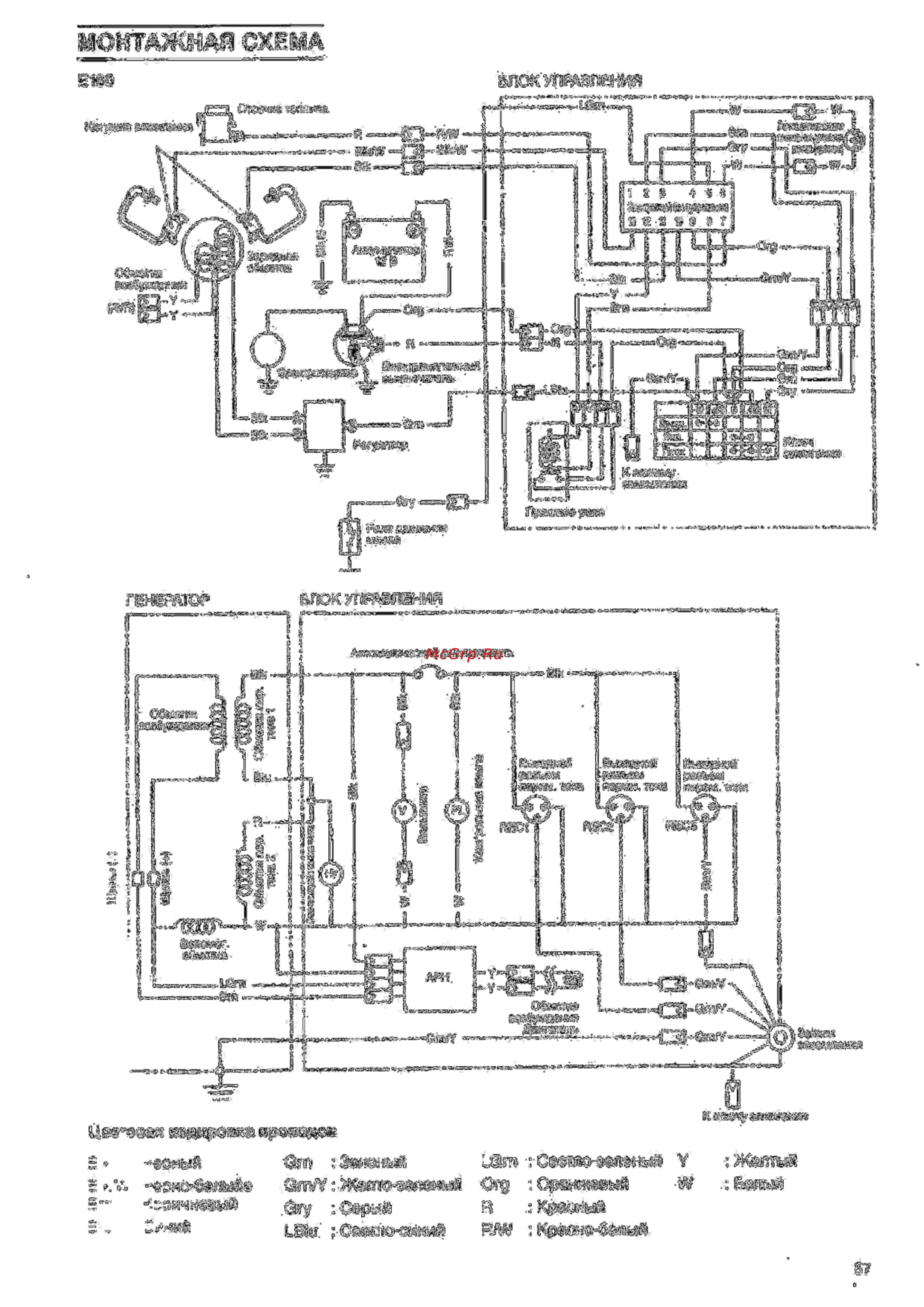

МОНТАЖНАЯ СХЕМА БЛОК УПРАВЛЕНИЯ E100 LGrn Отсечка топлива W Лампа сигнализации Grn гсниения давления Gry масла красная Катушка зажигания 23 456 Эпектрснньй блок управления 13 12 11 10 9 8 7 э Org Аккумулятор 12 В Зарядная обмотка J Обмотка возбуждения Blk Grn Y 3rn Org Orc п Org Grn Y J Org Электромагнитный выключатель Элекгростартер Blk r Grn Y Gm Выкл Вкл Qg Регулятор Ключ зажигания К зажиму заземления Пусковое реле Реле давления масла БЛОК УПРАВЛЕНИЯ ГЕНЕРАТОР Автоматический выключатель Обмотка возбуждения Выходной разъем лерем тока Blu R Выходной разъем перем тока Выходной разъем перем тока REC2 REC1 3 Вспомог обмотка Агг LGrn Rrn Обмотка возбуждения Двигатель Зажим заземления Grn Y К ключу зажигания Цзе овая кодировка проводов ill III II III оный еоно белыйе сэичневый З чий Gm Зеленый LGrn Светло зеленый Y Grn Y Желто зеленый Org Оранжевый Gry Серый R Красный LBlu Светло синий R W Красно белый Желтый W Белый 57
