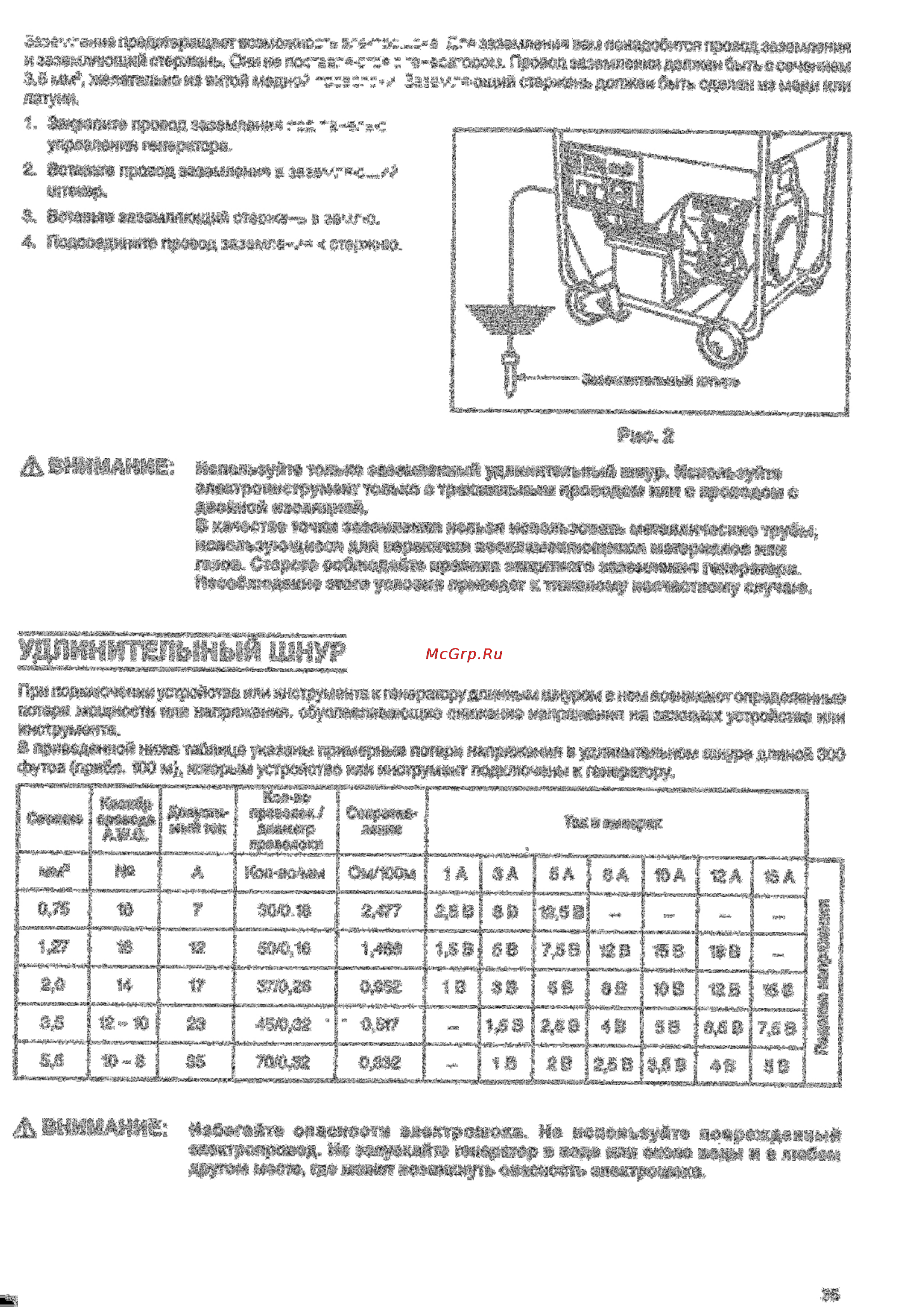

земгение предотвращает возможно _ заземления вам понадобится провод заземления и заземляющий стержень Они не пос е еоа_оэом Провод заземления должен быть с сечением 3 5 мм2 желательно из витой медной Зазем з ощий стержень должен быть сделан из меди или латуни 1 Закрепите провод заземления _ д е управления генератора 2 Вставьте провод заземления з зем _ й штекер 3 Вставьте заземляющий стеоже а землю 4 Подсоедините провод заземле и к стержню Рис 2 А ВНИМАНИЕ Используйте только заземленный удлинительный шнур Используйте электроинструмент только с трехжильным проводом или с проводом с двойной изоляцией В качестве точки заземления нельзя использовать металлические трубы использующиеся для перекачки воспламеняющихся метериалов или газов Сторого соблюдайте правила защитного заземления генератора Несоблюдение этого условия приведет к тяжелому несчастному случаю УДЛИНИТЕЛЫНЫЙ ШНУР При подключении устройства или инструмента к генератору длинным шнуром в нем возникают определенные потери мощности или напряжения обуславливающие снижение напряжения на зажимах устройства или инструмента В приведенной ниже таблице указаны примерные потери напряжения в удлинительном шнуре длиной 300 футов прибл 100 м которым устройство или инструмент подключены к генератору Кол во проволок диаметр проволоки Сопротив ление Ток в амперах мм2 А Кол во мм Ом ЮОм 1А ЗА 5А 8А 10 А 12 А 15 А 0 75 18 7 30 0 18 2 477 2 5 В 8В 12 5 В 1 27 16 12 50 0 16 1 486 1 5 В 5В 7 5 В 12 В 15 В 18 В 2 0 14 17 37 0 26 0 952 1В ЗВ 5В 8В 10 В 12 В 15 В 3 5 12 10 23 45 0 32 0 517 1 5 В 2 5 В 4В 5В 6 5 В 7 5 В 5 5 10 8 35 70 0 32 0 332 1В 2В 2 5 В 3 5 В 4В 5В Падение напряжения Калибр Сечение провода Допусти мый ток A W G Д ВНИМАНИЕ Избегайте опасности электрошока Не используйте поврежденный электропровод Не запускайте генератор в воде или около воды и в любом другом месте где может возникнуть опасность электрошока 35
