17
!
(
)!
:
Рабочая фаза котла начинается срабатыванием термостата помещения (термостат определил температуру ниже
требуемой) в момент, когда регулятор режимов находится в положении зимнего режима. Реле трёхходового вентиля
выключено (для котлов с нагревом ГВС в баке), активируется циркуляционный насос, автоматика поджига а также
вентилятор дымовых газов для версии турбо. После секвенции контроля предохранительных элементов движения
дымовых газов, т.е. термостата дымовых газов или маностата для версии турбо разрешено поджечь горелку. Зажигание
котла происходит с установленной стартовой мощностью. Она поддерживается в течение 2 секунд после зажигания
котла. После этого мощность снижается до минимума с медленным линейным возрастанием (прибл. 50 с.) до точки
модуляции, заданной данной сервисной настройкой макс. мощности отопления. На данном этапе регулирование
мощности котла исполнено по типу PID (пропорционально/интегрально/деривационно) с поддержанием температуры,
установленной регулятором на панели управления (в диапазоне 35 – 80C). В течение всего времени нагрева исполняется
контроль лимитов регулирования температуры на выходе. При нагреве отопительной системы с потребляемой
мощностью меньше минимальной мощности котла, температура отопительной воды на выходе будет на 5°C больше
установленного значения. В этот момент котёл прекращает горение с сохранением работы циркуляционного насоса, а
для котла "турбо" вентилятор переходит в режим выбегания вентилятора по времени (30 секунд). Повторное зажигание
произойдёт при падении температуры на 3°C ниже требуемой температуры по истечении времени антициклирования
(это понятие пояснено далее!).
Тем самым котёл становится максимально адаптированным источником тепла с учётом большого количества далее
регулируемых систем отопления (напр. зонное регулирование, термостатические вентили и т.д.).
После выключения термостата помещения или после установки переключателя в режим "ЛЕТО" прекращается горение
горелки, а насос далее включен на установленное время выбегания насоса.
-
.
.
2.3.3
Этот режим стандартно доступен в котле, но не активирован! Активацию и первичную настройку регулирования
производит по желанию пользователя авторизованный сервисный техник.
При эквитермном регулировании котёл изменяет температуру воды отопления автоматически по изменениям
температуры окружающей среды.
Этот способ регулирования можно использовать только с подключенным наружным датчиком Therm Q01. Наружный
датчик размещается на самой холодной стене объекта (северная или северо-западная), прибл. 3 метра над землёй.
На датчик не должны воздействовать посторонние источники тепла, напр. открытые окна, солнечное освещение,
вентиляционные шахты и т.п.
:
Рабочие фазы котла аналогичны предыдущему режиму с той разницей, что температура отопительной системы
устанавливается автоматически по наружной температуре (определяется датчиком). Расчёт требуемой температуры
отопительной системы производится по наружной температуре и коэффициенту "К" (наклон эквитермного графика),
который устанавливает сервисный техник с учётом региона и характеристик отопительной системы. Поворотным
переключателем воды отопления на панели управления пользователь устанавливает температурный комфорт
(коррекция смещения эквитермного графика диапазоне ± 15°C воды отопления). Эквитермный график модифицируется
для стандартной системы отопления с радиаторами.
В случае неисправности датчика наружной температуры это состояние сигнализируется неисправностью Е7, и котёл
продолжает работать с температурой в отопительной системе по настройке согласно предыдущего режима (без
эквитермного регулирования).
:
При настройке эквитермного регулирования необходимо отличать и .

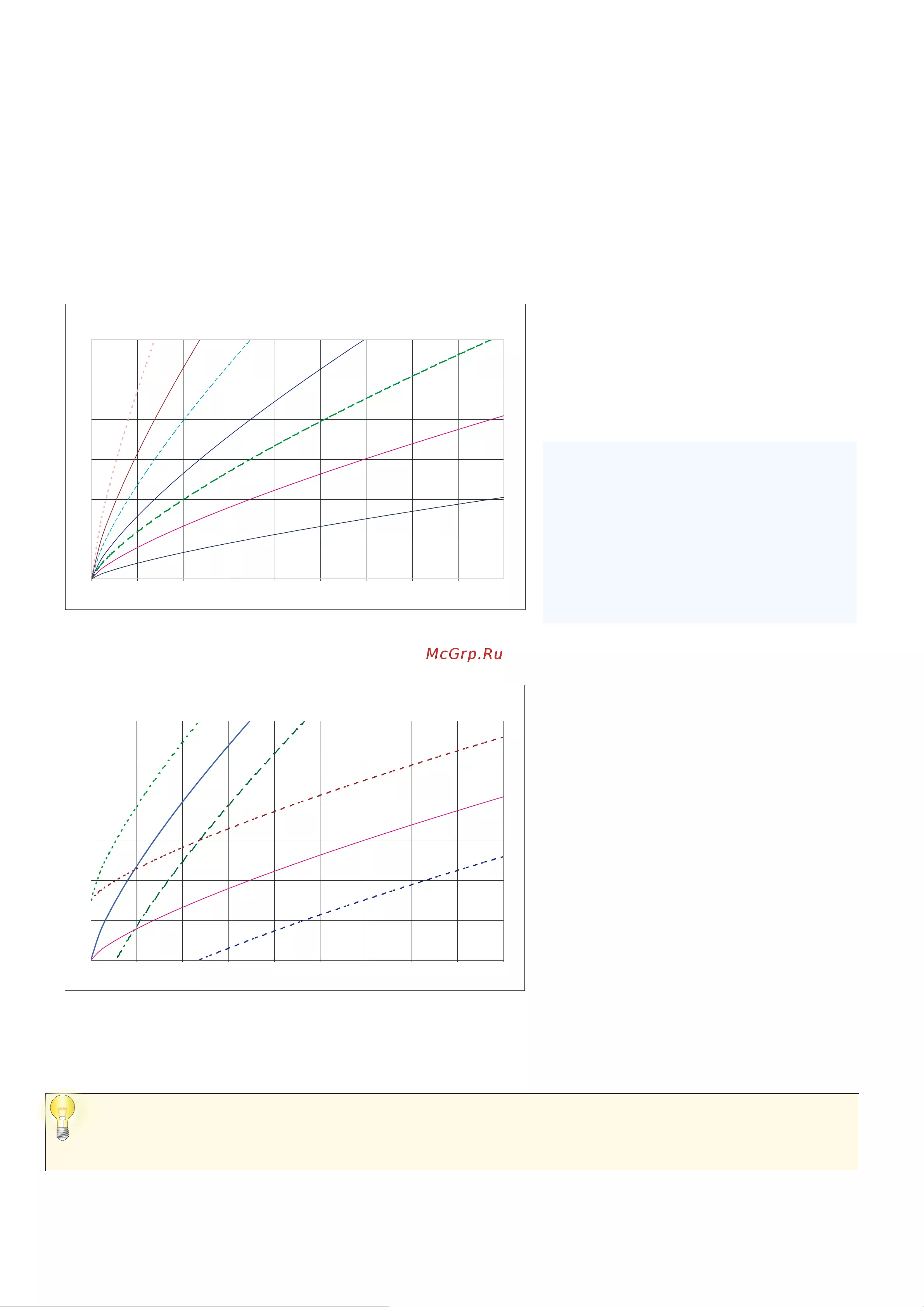

При установке эквитермного графика действует следующее правило: при плохих теплоизоляционных
характеристиках объекта изменяем параметр наклона графика в направлении к большим значениям (график смещается
вверх), при хорошей теплоизоляции можно
уменьшить параметр (график смещается вниз).
!
!
.
( ± 15 °C
).
