3.5 Подсоединение котла к водогрейной системе

Собственно подсоединение котлов к водогрейной системе должно быть исполнено таким образом, чтобы нагрузка

не передавалась на соединительные выводы котла и одновременно в него не попадал воздух.

Учитывая, что это водогрейный проточный котёл, оборудованный собственным насосом, его подключение к

отопительной системе необходимо решать по проекту во взаимосвязи с расчётом гидравлических параметров системы

в целом. Необходимо обратить внимание, что при мощности котла 28 кВт и при максимальном перепаде температуры

отопительной системы 20 °C должен быть обеспечен расход через котёл около 1,2 м

.ч

-1

. Уменьшение этого протока

(под действием больших гидравлических сопротивлений отопительной системы) приведёт к росу температурного

перепада отопительной системы (снижается передаваемая мощность) и недостаточному промыванию теплообменника

(возникновение точечного кипения; возрастает вероятность образования внутренних отложений). Для использования

максимальной мощности теплообменника (20 кВт или 28 кВт), обеспечения правильной работы и длительного срока

службы необходимо обеспечить минимальное давление в системе отопления 0,8 бар. Рекомендуем поддерживать

давление воды в системе в диапазоне 1,0 - 1,5 бар.

3.4 Подвешивание котла

Настенные котлы TherM мощностью 20 и 28 кВт закрепляются на стене с помощью крепёжной планки,

поставляемой вместе с котлом в соответствии с приведенными далее рисунками.

Порядок завешивания котла:

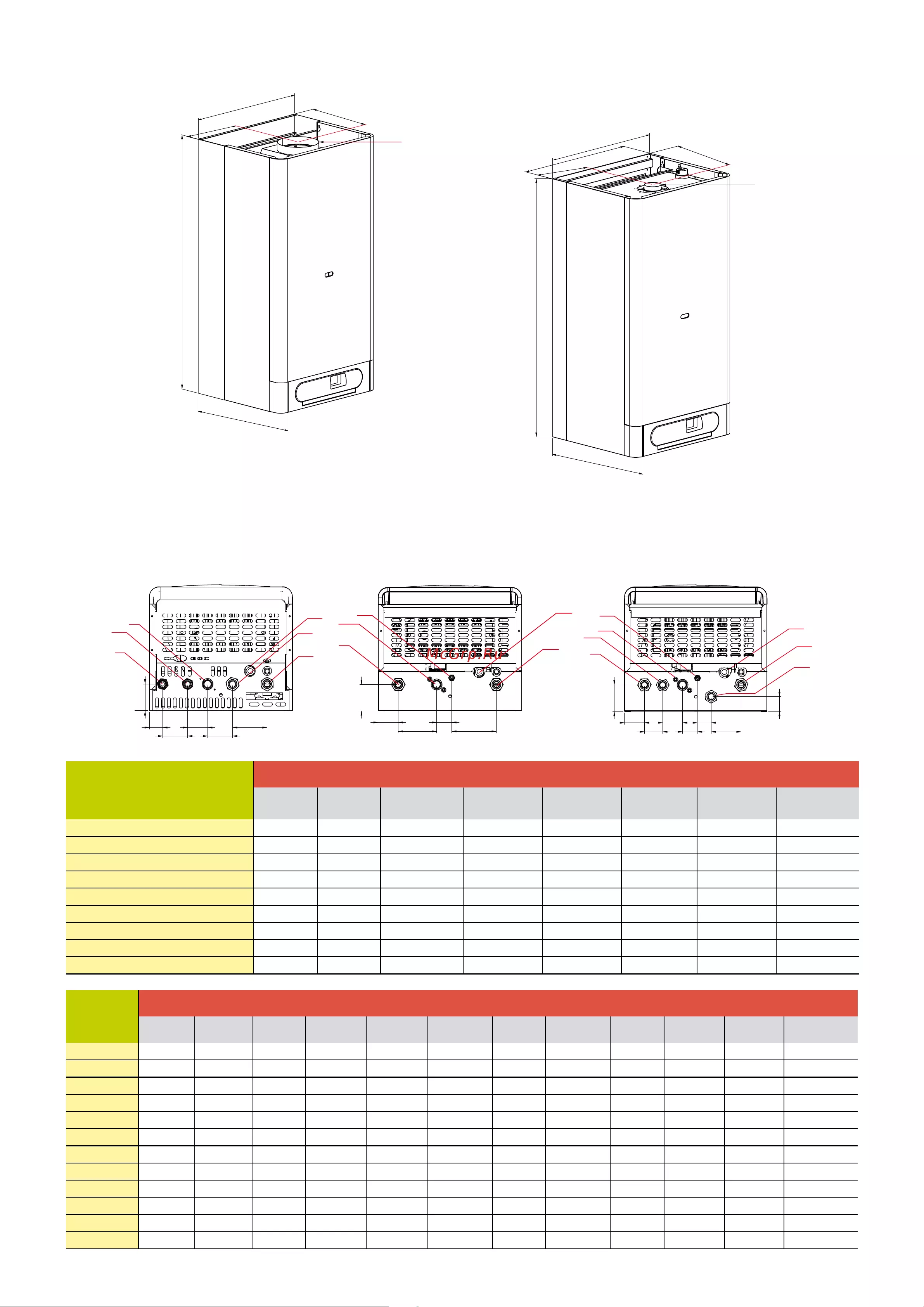

1. Тщательно измерьте позицию подвешивания котла(по рисунку с размерами)

2. Приложите крепёжную планку на требуемое место и выровняйте с помощью уровня.

3. Обозначьте карандашом места, в которых будут просверлены отверстия.

4. Снимите планку и сверлом Ø 10 просверлите необходимые отверстия.

5. Вставьте дюбеля в отверстия и после этого закрепите планку прилагаемыми болтами.

6. Подвесьте котёл на крепёжную планку.

7. Для версии трубы установите трубы отвода дымовых газов и привода воздуха. Пространство между трубами

и отверстием в кладке заполните негорючим материалом (помните, необходимо сохранить возможность раз-

борки дымового канала).

В случае монтажа не стену с малой несущей способностью рекомендуется обратиться к специалисту за

консультацией. Вокруг котла для проведения сервисного осмотра и возможных сервисных операций необходимо

сохранить рабочее пространство так, чтобы с котлом было возможно легко и безопасно работать руками и с

применением стандартных инструментов

ОТВЕРСТИЕ В СТЕНЕ

Котел

РАЗРЕЗ

Котел
