5
1.2.3
Основу газовых котлов TherM представляет несущая рама, на которой закреплены отдельные элементы котла. В
верхней части установлен медный теплообменник, поверхность которого защищена смесью алюминия с силиконом.
Внутри трубок теплообменника для повышения теплопередающих свойств и одновременно эффективности встроены
специальные турбуляторы. Для сохранения минимального уровня потерь тепла внешняя поверхность пластин и
внутренняя часть теплообменника должны поддерживаться в чистоте! Дымовые теплообменники на входе оборудованы
автоматическими воздуховыпускными клапанами, на входе - аварийными контактными термостатами.
Камера сгорания, а для версии турбо и запорная камера произведены из покрытого алюминием листового
металла и выложены теплоизоляцией. Передняя стенка съёмная. Над дымовыми теплообменниками дымоходных
версий размещен тягопрерыватель, на котором установлен термостат дымовых газов для мониторинга обратного
движения дымовых газов. В нижней части камеры сгорания размещена газовая горелка современной конструкции.
Она оборудована электродом поджига и контрольным ионизирующим электродом горения. К горелке с помощью
резьбового соединения подсоединена газовая арматура, которая включает регулятор давления газа и два соленоиных
клапана, управляемых автоматикой. В состав газовой арматуры входит модулирующий электромагнит. Магнитный
сердечник катушки модулятора имеет регулируемый ход, тем самым обеспечивается регулирование давления газа к
горелке в установленном диапазоне.
На входе обратной воды установлен циркуляционный насос, обеспечивающий проток воды через котёл.
Достаточное давление отопительной воды контролируется напорным выключателем. Перед насосом размещен
предохранительный клапан отопительной воды для защиты котла.
Панель управления пластмассовая. На передней стороне панели управления размещены элементы управления
(см. главу "Руководство по работе"). Внутри установлена микропроцессорная автоматика нового поколения hDIMS
04-Th01 для управления работой котла, управления предохранением котла и непосредственно регулирования.
Газовые котлы TherM работают без запальной горелки (т.н. вечного пламени) и поджигаются электрической искрой.
Тем самым достигается значительная экономия газа.
Контлы в исполнении "С" (турбо) по сравнению со стандартным исполнением котлов с открытой камерой сгорания
дополнительно оборудованы вентилятором продуктов горения. Правильная работа вентилятора контролируется с
помощью моностата. После замыкания электрического контакта маностата включается цикл поджига с последующим
поджигом горелки.

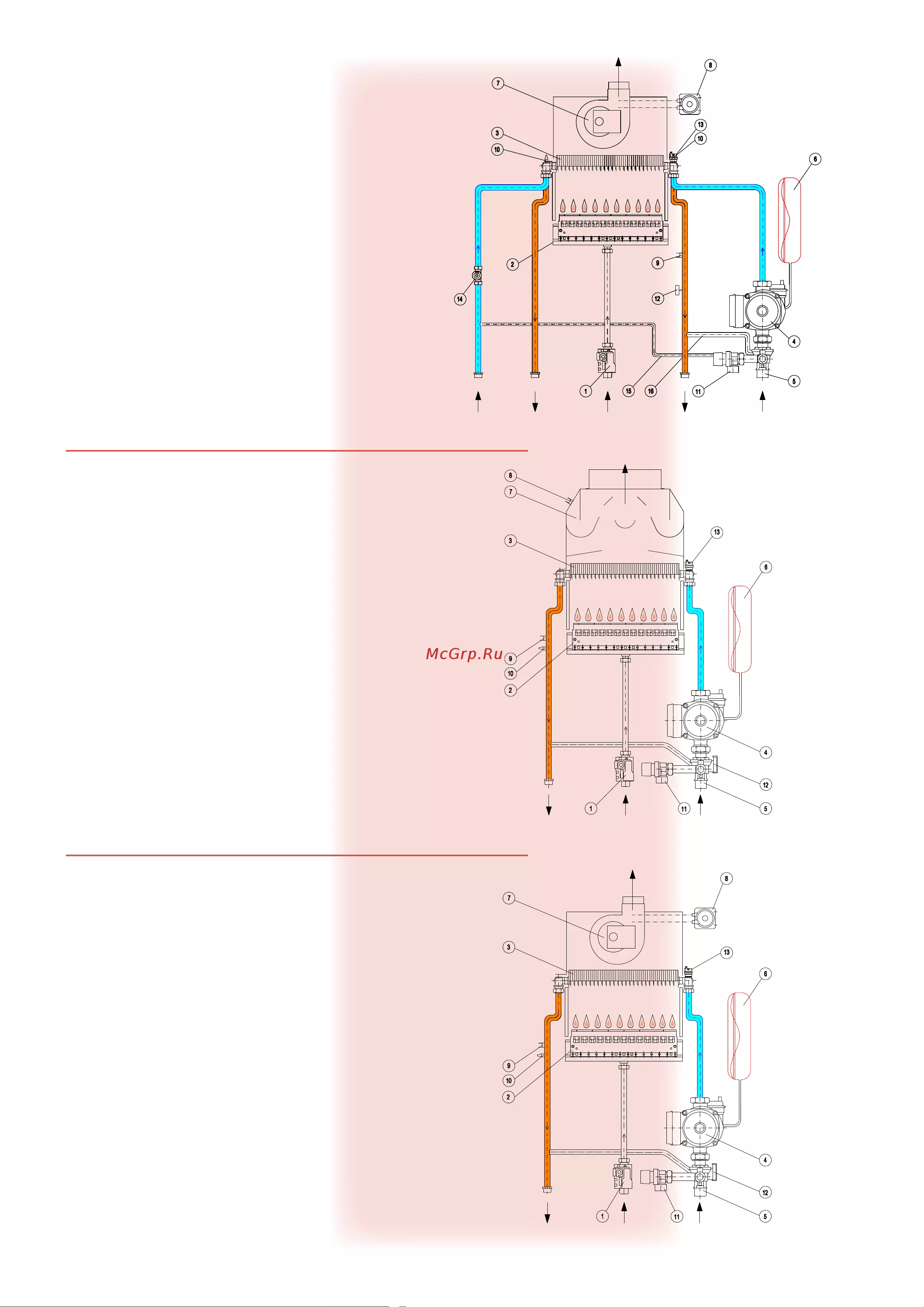

THERM 20 28 CX.A
Позиция Деталь
1 - Газовый вентиль
2 - Горелка
3 - Битермический теплообменник
4 - Насос
5 - Объединенная арматура
6 - Расширительный бак
7 - Тягопрерыватель
8 - Термостат дымовых газов
9 - Аварийный термостат
10 - Температурный датчик
11- Предохранительный вентиль
12 - Датчик давления
13 - Воздуховыпускной вентиль
14 - Датчик протока
15 - Дополнение отоп. системы
16 - Байпас
1.2.4
