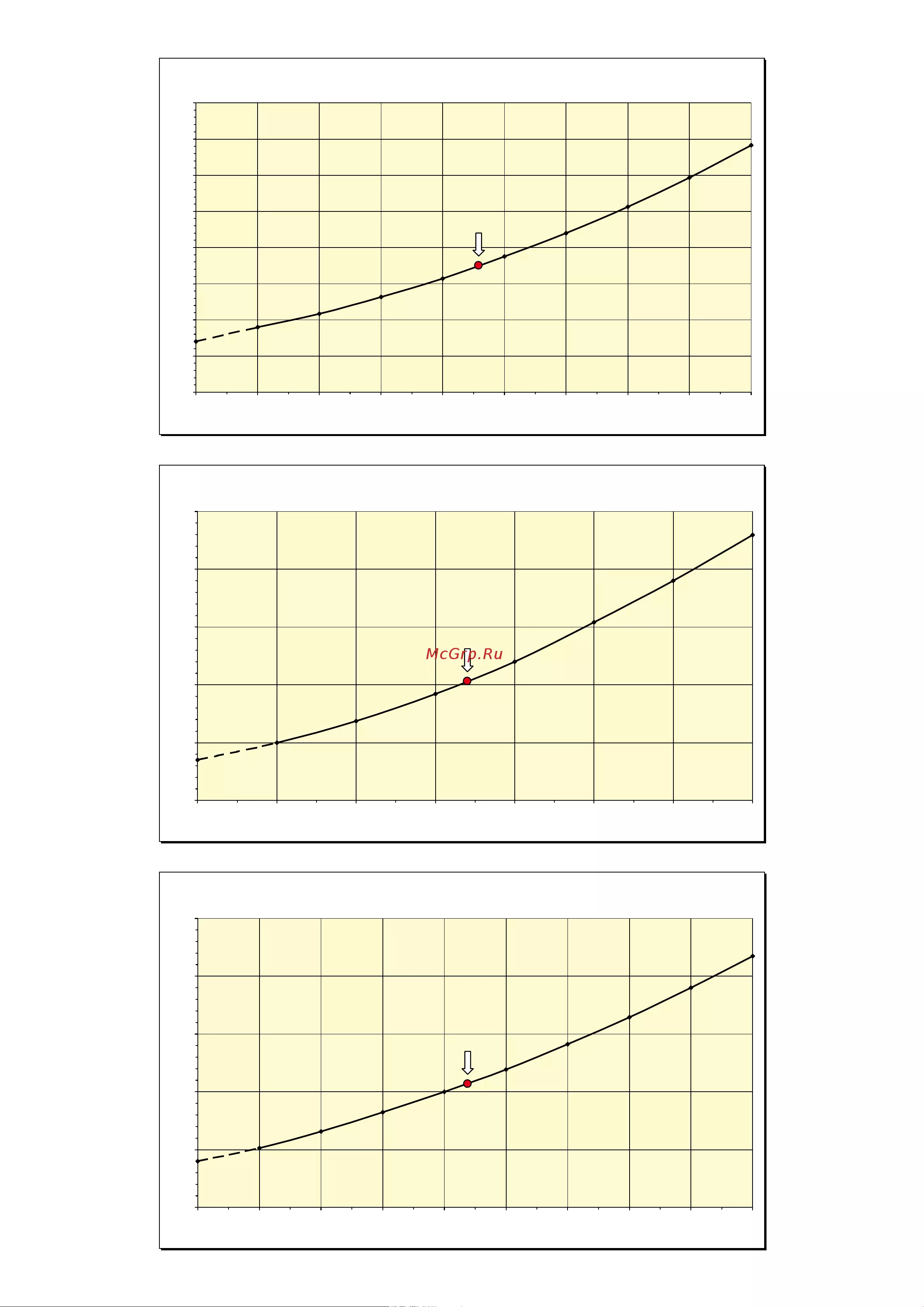

График настройки мощности THERM 28 TCX.A (природный газ), форсунки - 1,15 мм
0
2
4
6
8
10
12
14
16
10 12 14 16 18 20 22 24 26 28
Мощность котла (кВт)
Давление газа (мбар)
Мощность при старте
График настройки мощности THERM 20 TCX.A (пропан), форсунки - 0,82 мм
0
5
10
15
20
25
6 8 10 12 14 16 18 20
Мощность котла (кВт)
Давление газа (мбар)
Мощность при старте
График настройки мощности THERM 28 TCX.A (пропан), форсунки - 0,82 мм
0
5
10
15
20
25
10 12 14 16 18 20 22 24 26 28
Мощность котла (кВт)
Давление газа (мбар)
Мощность при старте
График настройки мощности THERM 28 TCX.A, TLX.A, TLXZ.A (природный газ), форсунки - 1,15 мм
График настройки мощности THERM 20 TCX.A, TLX.A, TLXZ.A (пропан), форсунки - 0,82 мм
График настройки мощности THERM 28 TCX.A, TLX.A, TLXZ.A (пропан), форсунки - 0,82 мм
