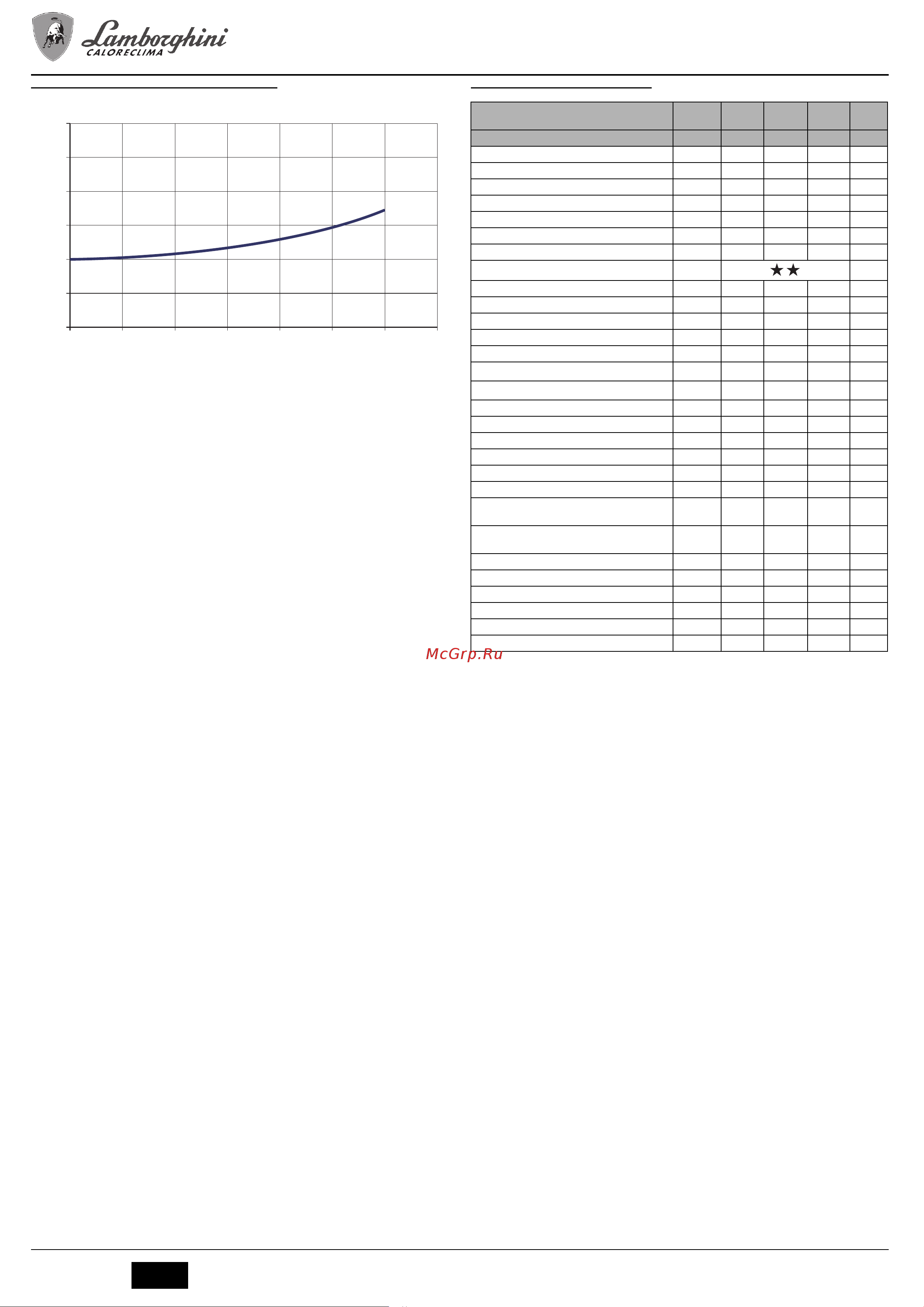

![Lamborghini ERA F D23 [10/12] Таблица технических данных](/views2/1824482/page10/bga.png)
ERA F D
10
RU
cod. 3541O210_RU - Rev. 01 - 06/2018
5.2 Гидравлическое сопротивление системы
Сопротивление водяного контураa
рис. 24 - Гидравлическое сопротивление системы
A мбар
B Расход л/ч
5.3 Таблица технических данных
0
10
20
30
40
50
60
2000 2500 3000 3500 4000 4500 5000 5500
B
A
Параметр Единица
измерения
Величина Величина Величина
Модели 23 32
45
Количество элементов кВт 345
Макс. теплопроизводительность кВт 25.3 34.9 49.5 (Q)
Мин. теплопроизводительность кВт 10.1 14.9 19.7 (Q)
Макс. тепловая мощность в режиме отопления кВт 23.0 32.0 45.0 (P)
Мин. тепловая мощность в режиме отопления кВт 8.8 13.0 17.2 (P)
Кпд Pmax (80-60°C) % 90.9 91.7 90.9
Кпд 30% % 91.3 91.5 91.6
Класс эффективности по директиве 92/42 CE
Класс эмиссии NOx 2 2 2
Форсунки горелки G20 шт x Ш 2 x 2,80 3 x 2,80 4 x 2,80
Давление подачи газа G20 мбар 20 20 20
Макс. давление после газового клапана G20 мбар 15 13 15
Мин. давление после газового клапана G20 мбар 2.5 2.5 2.5
Макс. расход газа G20
м
3
/ч
2.68 3.69 5.24
Минимальный расход газа G20
м
3
/ч
1.07 1.58 2.08
Форсунки горелки G31 шт x Ш 2 x 1,75 3 x 1,75 4 x 1,75
Давление подачи газа G31 мбар 37 37 37
Максимальное давление в горелке G31 мбар 35 31 35
Минимальное давление в горелке G31 мбар 666
Максимальный расход газа G31 кг/ч 1.98 2.73 3.88
Минимальный расход газа G31 кг/ч 0.79 1.17 1.54
Максимальное рабочее давление воды в системе
отопления
бар 666(PMS)
Минимальное рабочее давление воды в системе
отопления
бар 0.8 0.8 0.8
Макс. температура отопления °C 95 95 95 (tmax)
Объем воды в
системе отопления L 9.1 11.6 14.1
Степень защиты IP X0D X0D X0D
Напряжение питания В/Гц 230/50 230/50 230/50
Потребляемая электрическая мощность Вт 15 15 15
Вес порожнего котла кг 106 136 164
