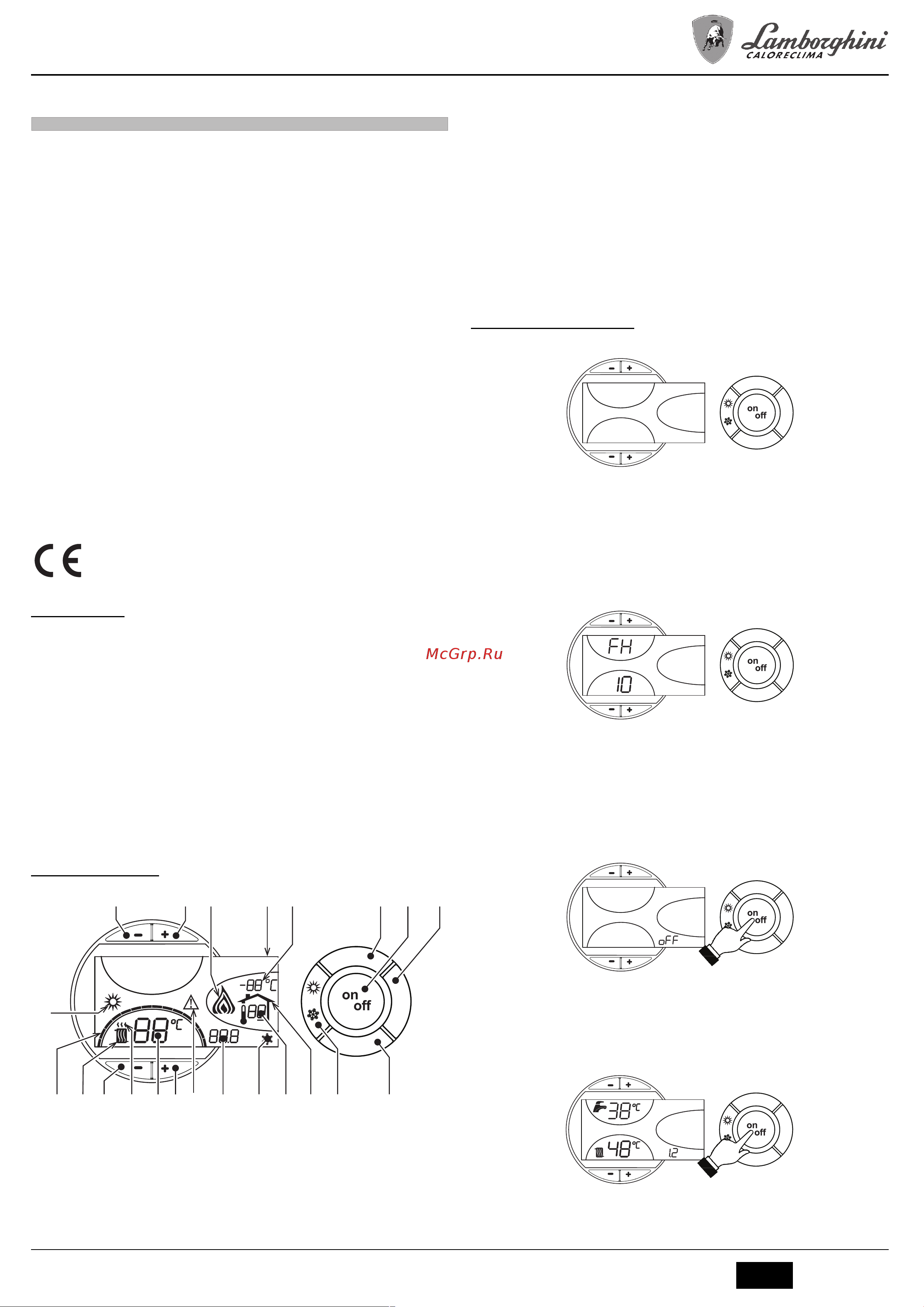

![Lamborghini ERA F D23 [3/12] Era f d](/views2/1824482/page3/bg3.png)
ERA F D
3
RU
cod. 3541O210_RU - Rev. 01 - 06/2018
RU
1. УКАЗАНИџ ОБЩЕГО ХАРАКТЕРА
• Внимательно прочитайте предупреждения, содержащиеся в настоящем руководстве.
• После установки котла проинформируйте пользователя о принципе работы агрегата и передайте ему
настоящее руководство; оно является существенной и неотъемлемой частью изделия и должно бережно
храниться для дальнейшего использования.
• Установка и техническое обслуживание котла должны производиться квалифицированным персоналом
при соблюдении действующих норм и в соответствии
с указаниями изготовителя. Запрещается
выполнять какие-либо работы на опломбированных регулировочных устройствах.
• Неправильная установка или ненадлежащее техническое обслуживание могут быть причиной вреда для
людей, животных и имущества. Изготовитель не несет никакой ответственности за ущерб, связанный с
ошибочными установкой и эксплуатацией агрегата, а также с несоблюдением предоставленных им
инструкций.
• Перед выполнением любой
операции очистки или технического обслуживания отсоедините прибор от
сетей питания с помощью главного выключателя и/или предусмотренных для этой цели отсечных
устройств.
• В случае неисправной и/или ненормальной работы агрегата выключите его и воздерживайтесь от любой
попытки самостоятельно отремонтировать или устранить причину неисправности. В таких случаях
обращайтесь исключительно квалифицированному персоналу. Возможные операции
по ремонту или
замене комплектующих должны выполняться только квалифицированными специалистами с
использованием исключительно оригинальных запчастей. Несоблюдение вышеуказанных предписаний
может нарушить безопасность агрегата.
• Настоящий агрегат допускается использовать только по тому назначению, для которого он спроектирован и
изготовлен. Любое другое его использование следует считать ненадлежащим и, следовательно, опасным.
• Упаковочные материалы являются источником потенциальной опасности и не должны оставляться в
местах, доступных детям.
• Не разрешается использование агрегата лицами (в том числе, детьми) с ограниченными физическими,
сенсорными или умственными возможностями или лицами без надлежащего опыта и знаний, если они не
находятся под непрерывным надзором или проинструктированы насчет правил безопасного
использования агрегата.
• Утилизация агрегата и его принадлежностей должна выполняться надлежащим образом в соответствии
с действующим законодательством.
• Приведенные в настоящем руководстве изображения дают упрощенное представление изделия. На этих
изображениях могут присутствовать некоторые несущественные отличия от готового изделия.
2. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
2.1 Предисловие
Уважаемый покупатель,
Благодарим Вас за то, что Вы выбрали котел LAMBORGHINI, имеющий самую
современную конструкцию, выполненный по передовым технологиям и
отличающийся высокой надежностью и качеством. Просим Вас внимательно
прочитать настоящее руководство, т.к. в нем приводятся важные указания по
безопасности установки, эксплуатации и технического обслуживания агрегата.
ERA F D Котел представляет собой тепловой генератор для
отопления и ГВС
(опция), в котором могут быть использованы жидкотопливные или газовые
горелочные устройства с поддувом. Корпус котла собран из чугунных элементов,
соединенных между собой двухконусными кольцами и стяжными болтами из
стали. Контроль и управление котлом обеспечивает микропроцессор с цифровым
интерфейсом, предоставляющим передовые функции регулирования
температуры.
A
Котел может работать в комбинации с внешним бойлером (опция)
для ГВС. Описанные в настоящем руководстве функции,
относящиеся к производству воды для ГВС, используются только
при наличии дополнительного бойлера, подключенному к котлу, как
указано в sez. 3.3
2.2 Панель управления
рис.1 - Панель управления
Легенда
1 = Клавиша -
2 = Клавиша +
3 = Клавиша уменьшения температуры воды в системе отопления
4 = Клавиша увеличения температуры воды в системе отопления
5 = Дисплей
6 = Клавига выбора режима "Лето / Зима"
7 = Не используется
8 = Клавиша сброса
9 = Клавиша включения / выключения аппарата
10 = Клавиша меню "Плавающая температура"
16 = Температура, измеряемая внешним датчиком (при наличии опционного
внешнего датчика)
17 = Высвечивается при
подключении внешнего датчика или устройства ДУ с
таймером (опция)
18 = Температура окружающей средыe (при наличии опционного устройства
ДУ с таймером)
19 = Индикация работы горелки
20 = Индикация работы системы защиты от замерзания
21 = Индикация давления воды в системе отопления
22 = Индикация неисправности
23 = Задание / температура в подающем контуре системы отопления
24 = Символ отопления
25 = Индикация работы системы отопления
26 = Индикация
достижения заданной температуры в подающем контуре
системы отопления
27 = Индикация "Летний режим"
2.3 Включение и выключение
Отсутствие электропитания котла
рис.2 - Отсутствие электропитания котла
B
При отключении котла от сети электропитная и/или от газовой магистрали
система защиты от замерзания не работает. Во время длительного
неиспользования котла в зимний период, во избежание ущерба от
возможного замерзания, рекомендуетсяe слить всю воду из котла, или же
добавить в систему антифриз, отвечающий требованиям sez. 3.3.
Включение котла
• Откройте отсечные клапаны топлива.
• Включите
электропитание аппарата.
рис.3 - Включение котла
• В течение следующих 120 секунд на дисплее высвечивается символ FH, обозначающий цикл
спуска воздуха из системы отопления.
• В течение 5 секунд на дисплее будет высвечиваться версия программного обеспечения,
установленного в электронном блоке.
• После того, как символ FH исчезает с дисплея, котел готов к автоматическому включению при
каждом заборе воды ГВС или при поступлении команды
от комнатного термостата.
Выключение котла
Нажмите клавишу on/off (поз. 9 - рис.1) в течение 1 секунды.
рис.4 - Выключение котла
Когда котел выключен, на электронный блок продолжает подаваться
электрическое питание.
Система отопления не работает. Остается активной система защиты от замерзания.
Для повторного включения котла снова нажмите клавишу on/off (поз. 9 рис.1) в
течение 1 секунды.
рис.5
Теперь котел готов к автоматическому включению при каждом заборе горячей
воды или по поступлении команды от комнатного термостата.
МАРКИРОВКА СЕ ПОДТВЕРЖДАЕТ, ЧТО ПРОДУКЦИЯ СООТВЕТСТВУЕТ ОСНОВНЫМ
ТРЕБОВАНИЯМ СООТВЕТСТВУЮЩИХ ДЕЙСТВУЮЩИХ ДИРЕКТИВ.
ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ МОЖЕТ БЫТЬ ЗАТРЕБОВАНА У ПРОИЗВОДИТЕЛЯ.
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
bar
5791021
8643
16
17182021222325
2426
27
19
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
eco
bar
