ERA F D
7
RU
cod. 3541O210_RU - Rev. 01 - 06/2018
4.2 Ввод в эксплуатацию
B
Ввод котла в эксплуатацию должен выполнять
высококвалифицированным персоналом. Контрольные операции,
которые следует выполнять перед первым розжигом, а также после
проведения технического обслуживания, во время которого котел был
отсоединен от сетей питания или были произведены работы на
предохранительных устройствах или деталях котла:
Перед включением котла
• Откройте запорные клапаны, расположенные между котлом и газо-
водопроводами
.
• С максимальной осторожностью проверьте герметичность системы
газоснабжения. Для обнаружения утечек в соединениях используйте мыльный
раствор.
• Заполните водой систему и полностью спустите воздух из котла и из системы,
открыв выпускной клапан на котле и в различных местах системы отопления
(если таковые имеются).
• Удостоверьтесь в отсутствии утечек воды из системы отопления, контура
ГВС,
из котла и в различных соединениях.
• Проверьте правильность выполнения электрических соединений.
• Удостоверьтесь, что агрегат присоединен к эффективному контуру
заземления.
• Проверьте отсутствие огнеопасных жидкостей или материалов в
непосредственной близости от котла.
• Спустите воздух из газопроводных труб через штуцер отбора давления 1
газового вентиля ( рис. 17).
Включение
Откройте отсечные клапаны топлива.
Включите электропитание
аппарата.
В течение следующих 120 секунд на дисплее высвечивается символ FH,
обозначающий цикл спуска воздуха из системы отопления.
В течение 5 секунд на дисплее будет высвечиваться версия программного
обеспечения, установленного в электронном блоке.
После того, как символ FH исчезает с дисплея, котел готов к автоматическому
включению при каждом заборе воды ГВС или команде от комнатного
термостата.
A
Если после правильного выполнения описанных выше операций горелки
на зажгутся, а на дисплее появляется код неисправности A01, то
подождите около 15 секунд, затем нажмите кнопку RESET. После сброса
система повторит цикл розжига. Если горелки на зажгутся и после второй
попытки, то смотрть параграф поиска неисправностей.
A
В случае отключения электропитания котла во время его работы горелки
погаснут и автоматически снова зажгутся при восстановлении подачи
электроэнергии.
Контрольные операции, выполняемые во время работы
• Проверьте герметичность топливного контура и водопроводов.
• Проверьте эффективность функционирования дымоходов во время работы
котла.
• Проверьте, правильно ли циркулирует вода между котлом и системой
отопления.
• Проверьте работу
системы розжига котла. Для этого несколько раз включите
и выключите котел.
• Удостоверьтесь по показаниям счетчика, что расход газа соответствует
величине, указанной в таблице технических данных в cap. 5.3.
• Проверьте правильность расхода воды для ГВС при перепаде температуры
t, указанном в таблице технических данных: не доверяйтесь эмпирическим
подсчетам. Измерение следует производить при помощи специальных
приборов
в точке, расположенной максимально близко к котлу, и с учетом
дисперсии тепла в трубах.
4.3 Техническое обслуживание
B
Нижеописанные операции должны производиться только
квалифицированным персоналом.
Сезонные проверки котла и дымохода
Рекомендуется не реже, чем раз в год выполнять следующие проверки:
• Элементы управления и предохранительные устройства (газовый клапан,
термостаты и т.д.) должны функционировать правильным образом.
• Дымоходы должны быть свободными от каких-либо препятствий.
• Все газовые и гидравлические соединения
должны быть герметичными.
• Горелку и теплообменник следует содержать в чистоте. Выполняйте
инструкции, приведенные в следующем параграфе.
• Электроды не должны иметь накипи и быть правильно установленными (см.
рис.21).
• Давление воды в холодной системе должно составлять около 1 бар; в
противном случае приведите его к этой величине.
• Расширительный бак должен быть заполнен.
•
Величины расхода и давления газа должны соответствовать значениям,
приведенным в соответствующих таблицах.
• Циркуляционные насосы не должны быть заблокированы.
Открытие передней панели.
Для открытия передней панели котла следуйте указаниям, приведенным в рис.18.
B
Перед выполнением любых операций внутри котла отключите
электропитание и закройте газовый вентиль, установленный перед
котлом.

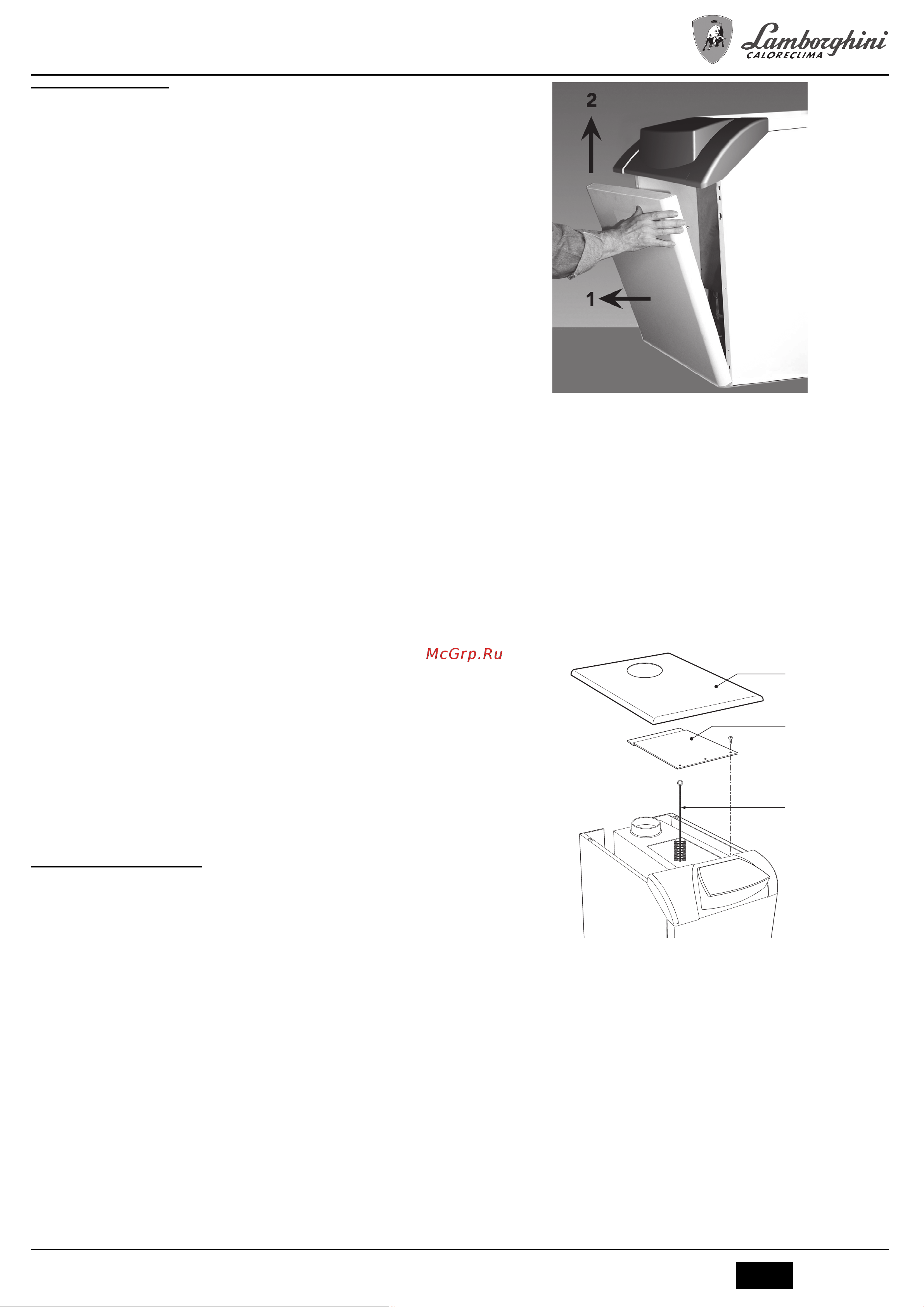

рис.18 - Открытие передней панели
Очистка котла и дымохода
Для выполнения очистки котла следуйте (рис. 19) нижеприведенным указаниям:
• Закройте газовый вентиль, установленный перед котлом, и отключите агрегат
от сети электропитания.
• Снимите лицевую панель котла.
• Поднимите крышку кожуха, оказывая на
него давление снизу вверх
• Снимите теплоизоляцию с прерывателя тяги.
• Снимите плиту, закрывающую дымовую камеру.
• Демонтируйте блок горелок (см. следующий параграф).
• Очистите камеру по направлению сверху вниз с помощью ерша.
• С помощью пылесоса чистите трубопроводы удаления продуктов сгорания,
соединяющие чугунные элементы корпуса котла.
• Установите на место все ранее демонтированные
детали, затем проверьте
герметичность газовой системы и каналов системы горения
• При выполнении очистки обращайте внимание на то, чтобы не повредить
баллон термостата дымовых газов, расположенный в задней части дымовой
камеры
рис.19 - Очистка котла
1 Верхняя панель кожуха
2 Плита закрытия дымовой камеры
3 Ерш
3
2
1
