ERA F D
8
RU
cod. 3541O210_RU - Rev. 01 - 06/2018

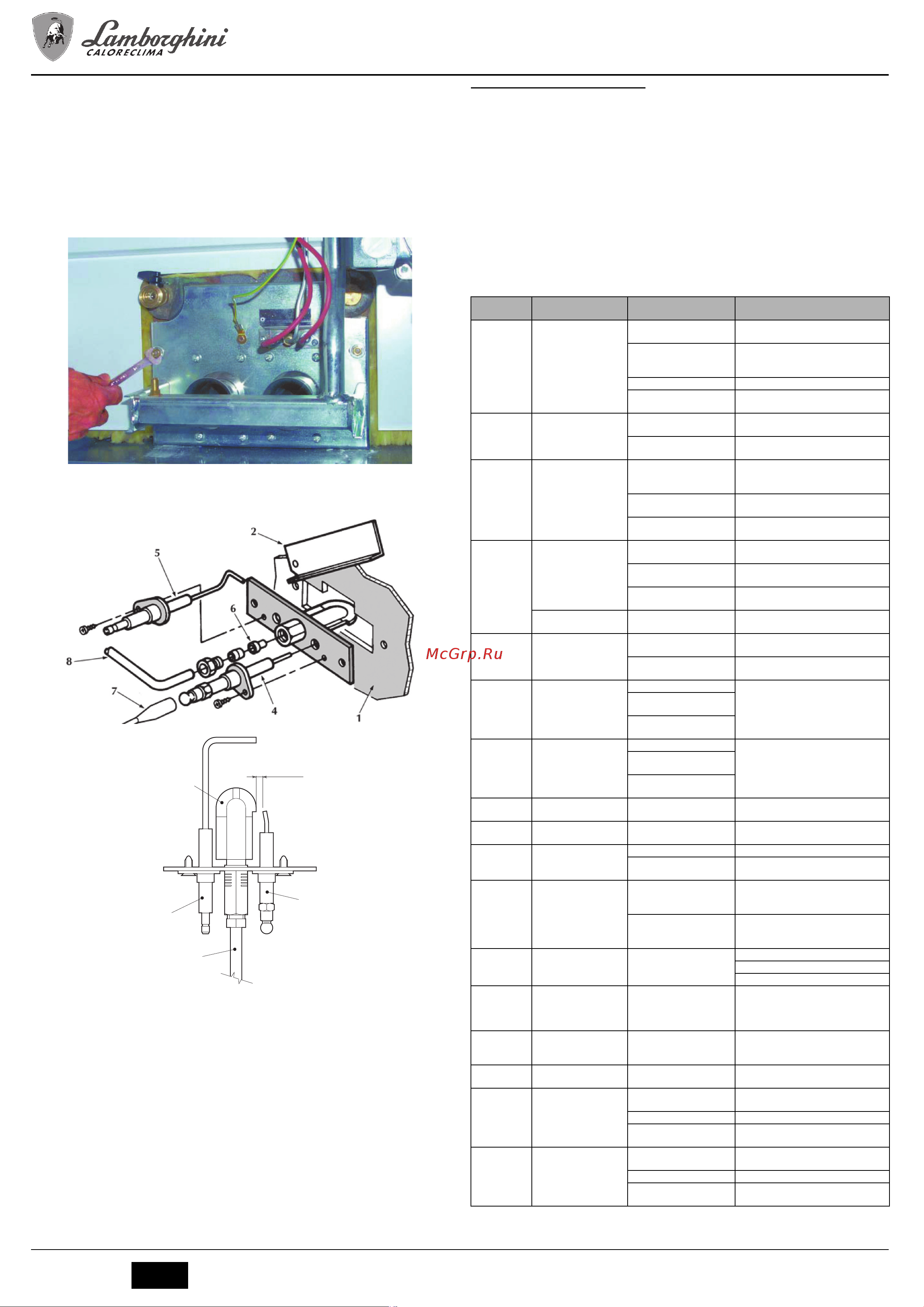

Демонтаж и очистка блока горелок
Демонтаж блока горелок осуществляется следующим образом:
• Обесточьте агрегат и закройте вентиль подачи газа, установленный перед котлом;
• Отвинтите гайку крепления трубы подвода газа;
• Развинтите две гайки крепления дверцы камеры сгорания к чугунным элементам
корпуса котла (
рис.20
)
• Снимите блок горелок вместе с дверцой камеры сгорания.
Произведите проверку и очистку основной и пилотной горелок. Для очистки горелок и
электродов пользуйтесь исключительно не металлической щеткой или сжатым воздухом.
Не применяйте химические средства.
рис.20 - Демонтаж горелок
Пилотная горелка
рис. 21 - Пилотная горелка
1 Дверца камеры сгорания
2 Смотровая дверца
3 Пилотная горелка
4 Электрод розжига
5 Следящий электрод
6 Пилотная форсунка
7 Электрический кабель высокого напряжения
8 Трубка подачи газа
4.4 Устранение неисправностей
Диагностика
Котел оснащен современной системой самодиагностики. В случае возникновения какой-либо
неисправности в котле дисплей начинает мигать вместе с символом неисправности (поз. 22 -
рис.1
),
отображая код этой неисправности.
Бывают неисправности, вызывающие постоянную блокировку (обозначаемые буквой “
A
”): для
возобновления работы достаточно нажать клавишу СБРОС (поз. 8 -
рис.1
) в течение 1 секунды, либо
использовать команду СБРОС устройства дистанционного управления с таймером (поставляется по
заказу), если таковое установлено; если котел не запускается, необходимо вначале устранить
неисправность.
Другие неисправности вызывают временную блокировку (обозначаемые буквой “
F
”), которая снимается
автоматически, как только вызвавший ее возникновение параметр возвращается в нормальные
рабочие пределы.
Таблица.2 - Перечень неисправностей
3
3 ÷ 4 mm
5
4
8
Код
неисправности
Неисправность Возможная причина Способ устранения
A01
Не произошло зажигание
горелки
Отсутствие газа
Проверьте регулярность поступления газа
в котел, и что из труб спущен воздух
Неисправность следящего/
поджигающего электрода
Проверьте правильность подключения
проводов электрода, правильность его
установки и отсутствие на нем отложений
Неисправный газовый клапан Проверьте и замените газовый клапан
Слишком низкая мощность
розжига
Отрегулируйте мощность розжига
A02
Сигнализация о наличии
пламени при его
отсутствии на горелке
Неисправность электрода
Проверьте электрические соединения
ионизирующего электрода
Неисправность электронной
платы
Проверьте электронную плату
A03
Сработала защита от
перегрева
Поврежден датчик
температуры воды в системе
отопления
Проверьте правильность установки и
исправность датчика температуры воды в
системе отопления
Отсутствие циркуляции воды
в системе отопления
Проверьте циркуляционный насос
Наличие воздуха в системе
отопления
Стравите воздух из системы отопления
F04
Срабатывание термостата
дымовых газов (при
срабатывании этого
термостата работа котла
исключается в течение 20
минут)
Разомкнут контакт
термостата дымовых газов
Проверьте термостат
Обрыв соединительного
провода
Проверьте правильность подключения
проводов
Дымоход неверных размеров
или забит
Замените дымоход
Неисправность кабельных
соединений
Не подсоединена перемычка
зажимов 12-13
Проверьте правильность подключения
проводов
A06
Отсутствие пламени
после цикла розжига
Низкое давление в газовой
магистрали
Проверьте величину давления газа
Тарировка минимального
давления горелки
Проверьте величины давления
F10
Неисправность датчика
температуры воды 1 в
нагнетающем контуре
системы отопления
Датчик поврежден
Проверьте кабель датчика или замените
датчик
Короткое замыкание в
соединительном проводе
Обрыв соединительного
провода
F14
Неисправность датчика
температуры воды 2 в
нагнетающем контуре
системы отопления
Датчик поврежден
Проверьте кабель датчика или замените
датчик
Короткое замыкание в
соединительном проводе
Обрыв соединительного
провода
F34
Напряжение сети меньше
170 В
Неисправности в сети
электропитания
Проверьте состояние системы
электропитания
F35
Нарушения в частоте тока
в сети электропитания
Неисправности в сети
электропитания
Проверьте состояние системы
электропитания
F37
Неверное давление воды
в системе
Из системы слита вода Заполните систему водой
Реле давления воды не
подключено или неисправно
Проверьте датчик
F39
Неисправность внешнего
датчика
Датчик поврежден или
короткое замыкание в
соединительном кабеле
Проверьте кабель датчика или замените
датчик
Отсоединен датчик после
активации режима
плавающей температуры
Снова подсоедините внешний датчик или
отключите режим плавающей температуры
F40
Неверное давление воды
в системе
Слишком высокое давление
Проверить систему
Проверьте предохранительный клапан
Проверьте расширительный бак
A41
Положение датчиков
Датчик температуры воды,
подаваемой в систему
отопления, отсоединился от
трубы
Проверьте правильность установки и
исправность датчика температуры воды в
системе отопления
F42
Неисправность датчика
температуры воды в
системе отопления
Датчик поврежден Замените датчик
F47
Неисправность датчика
давления воды в системе
Обрыв соединительного
провода
Проверьте правильность подключения
проводов
A48
Неисправность газового
вентиля
Неисправность кабельных
соединений газового вентиля
Проверьте правильность подключения
проводов
Неисправный газовый клапан Замените газовый клапан
Неисправность электронной
платы
Замените электронную плату
A49
Неисправность газового
вентиля
Неисправность кабельных
соединений газового вентиля
Проверьте правильность подключения
проводов
Неисправный газовый клапан Замените газовый клапан
Неисправность электронной
платы
Замените электронную плату
