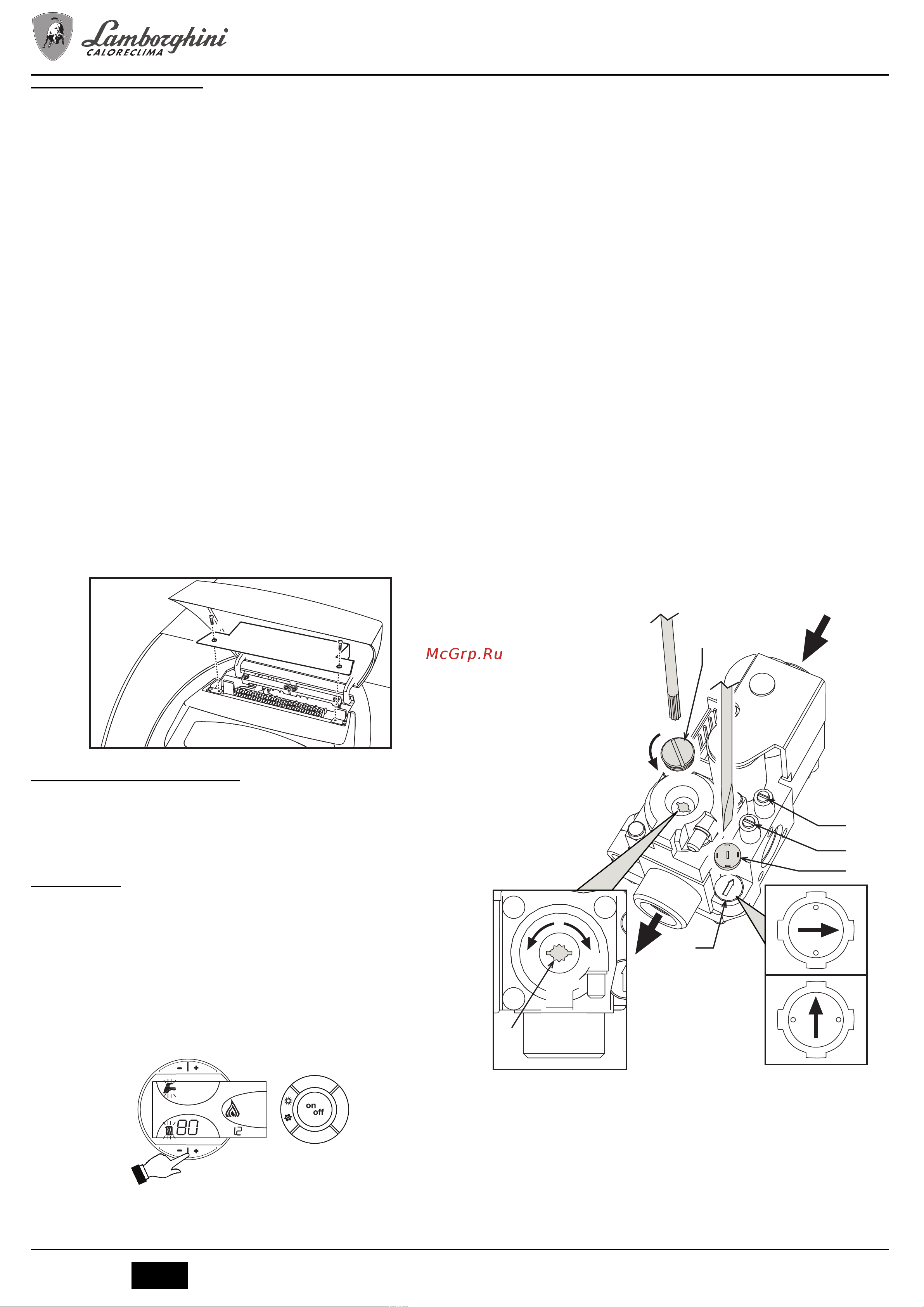

ERA F D
6
RU
cod. 3541O210_RU - Rev. 01 - 06/2018
3.5 Электрические соединения
Подключение к сети электропитания
B
Электрическая безопасность аппарата обеспечивается только при его
правильном подключении к контуру заземления, отвечающему требованиям
действующих норм техники безопасности. Эффективность контура заземления и
его соответствие нормам должны быть проверены квалифицированным
персоналом. Изготовитель не несет никакой ответственности за ущерб, могущий
быть причиненным отсутствием заземления агрегата. Удостоверьтесь также, что
система электропитания соответствует максимальной потребляемой мощности
агрегата, указанной
на табличке номинальных данных.
Внутренние электрические соединения в котле уже выполнены, он снабжен также сетевым
шнуром типа "Y" без вилки. Подключение к сети должно быть постоянным, причем между
местом подключения к сети и котлом следует установить двухполюсный размыкатель с
расстоянием между разомкнутыми контактами не менее 3 мм, а также предохранители
макс. номиналом 3A. При подключении к
сети важное значение имеет соблюдение
полярности (фаза: коричневый провод / нейтраль: синий провод / земля: желто-зеленый
провод). При монтаже или замене сетевого шнура земляной провод должен быть выполнен
на 2 см длиннее остальных.
B
Сетевой шнур агрегата не подлежит замене самим пользователем. В
случае повреждения сетевого шнура выключите агрегат; обращайтесь
для его замены исключительно к квалифицированным специалистам. В
случае замены сетевого шнура используйте исключительно кабель типа
“HAR H05 VV-F” 3x0,75 мм2 с максимальным внешним диаметром 8 мм.
Термостат комнатной температуры (опция)
B
ВНИМАНИЕ: ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ ДОЛЖЕН БЫТЬ
УСТРОЙСТВОМ С КОНТАКТАМИ НЕ ПОД НАПРЯЖЕНИЕМ. ПРИ
ПОДАЧЕ НАПРЯЖЕНИЯ 230 В НА КЛЕММЫ ТЕРМОСТАТА КОМНАТНОЙ
ТЕМПЕРАТУРЫ ПОВЛЕЧЕТ ЗА СОБОЙ НЕПОДЛЕЖАЩЕЕ РЕМОНТУ
ПОВРЕЖДЕНИЕ ЭЛЕКТРОННОЙ ПЛАТЫ.
При подключении регуляторов комнатной температуры с повременной
программой управления или таймера, не следует запытывать их через
размыкающие контакты. В зависимости от типа устройства питание
должен
подводиться напрямую от сети или от батареек.
Доступ к блоку зажимов
Отвинтите оба винта "A", расположенных в верхней части панели управления и
демонтируйте крышку.
рис.15 - Доступ к клеммной коробке котла
3.6 Подключение котла к дымоотводу
Труба подсоединения к дымоходу должна иметь диаметр, не меньший чем диаметр
соединительного патрубка на прерывателе тяги. После прерывателя тяги должен идти
вертикальный участок дымохода длиной не менее 0,5 метра. Размеры и монтаж дымоходов
и трубы для подсоединения к ним котла должны соответствовать действующим нормам.
Диаметр патрубка прерывателя тяги показан в рис.2.3.
4. УХОД И ТЕХНИчЕСКОЕ ОБСЛУЖИВАНИЕ
4.1 Регулировки
Все операции регулирования и переналадки котла должны выполняться
квалифицированным персоналом.
Изготовитель котла снимает с себя всякую ответственность за вред, причиненный
людям и/или имуществу, в результате несанкционированного изменения
конструкции агрегата неквалифицированным и неуполномоченным персоналом.
Активация режима TEST
Одновременно нажмите клавиши системы отопления (поз. 3 и 4 - рис.1) в
течение 5 секунд для активации режима TEST. Котел включится
на максимальной
мощности, заданной так, как указано с следующем параграфе.
При этом символы системы отопления (поз. 24 - рис.1) и системы ГВС (поз. 12 -
рис.1) на дисплее начинают мигать.
рис.16 - Режим TEST
Для выхода из режима TEST повторите последовательность активации.
В любом случае режим TEST автоматически отключться через 15 минут.
Регулировка мощности системы отопления
На котле ERA F D можно регулировать тепловую производительность топки и,
следовательно, тепловую мощность, передаваемую воде системы отопления; это делается
исключительно путем регулировкиосновной горелки с помощью газового вентиля (см.
рис.17
). На графиках, приведенных в параграфе
cap. 5.2
, показано
изменениепередаваемой воде тепловой мощности в зависимости от изменения рабочего
давления горелки. Возможность приведения мощности котла в соответствие с реальными
потребностями отопления означает, прежде всего, снижение потерь и экономию топлива.
Кроме того, при регулировке мощности, регламинтированной также стандартом, котлы
сохраняют значения КПД и характеристикисгорания почти без изменений.
Регулировка выполняется при работающем котле
и при установившейся температуре воды
в бойлере.
1. С помощью небольшой отвертки снимите защитный колпак 5 вторичного привода
газового вентиля
рис.17
.
2. Подключите манометр к клемме давления 2 (
рис.17
), расположенного после газового
вентиля, затем переведите ручку термостата котла на максимум.
3. Регулируйте давление с помощью винта 6 (
рис.17
) на желаемое значение,
руководствуясь диаграммами, приведенными в параграфе
cap. 5.2
.
4. По окончании вышеописанной операции включите и выключите горелку 2 - 3 раза через
регулирующий термостат и проверьте, соответствует давление ранее заданному
значению; в противом случае необходимо выполнять дополнительную регулировку до
тех пор, пока давление не достигнет правильного значения.
Перенастройка на другой тип газа
Котел пригоден для работы на природном газе (G20-G25) или на сжиженном газе (G30-G31).
Режим газа для работы выбирается при заказе и указан как на упаковке, так и на табличке
номинальных данных агрегата. В случае необходимости перевода котла на работу с газом,
отличным от газа, для которого он был настроен на заводе, необходимо приобрести
специально
предусмотренный для этой цели комплект для переоборудования и
действовать, как указано ниже:
1. Замените форсунки основной горелки и пилотной горелки в зависимости от
используемого вида газа, руководствуясь таблицей технических характеристик в
cap. 5.3
.
2. Снимите с газового вентиля маленький защитный колпак
3
(
рис.17
). С помощью
маленькой отвертки регулируйте “СТУПЕНЬ” розжига на основании выбранного для
работы газа (
G20-G25
положение
D
рис.17
или
G30-G31
положение
E
рис.17
);
установите на место защитный колпачок.
3. Выполните регулировку давления газа на горелке, используя значения, приведенные в
таблице технических характеристик, для выбранного типа газа.
4. Наклейте табличку, входящую в состав комплекта для переоборудования, рядом с
табличкой технических данных для подтверждения выполненного переоборудования.
рис.17 - Регулирование давления
A
Газовый клапан
B
Уменьшение давления
C
Увеличение давления
D
Регулировка ступени розжига при использовании
ПРИРОДНОГО ГАЗА
G20-G25
E
Регулировка ступени розжига при использовании
СЖИЖЕННОГО ГАЗА
G30-G31
1
Контрольная точка измерения давления, расположенная перед газовым клапаном
2
Контрольная точка измерения давления, расположенная после газового клапана
3
Защитный колпачок
4
Регулятор “СТУПЕНИ” розжига
5
Защитная пробка
6
Винт для регулировки давления
A
A
e
c
o
c
o
m
f
o
r
t
m
o
d
e
r
e
s
e
t
bar
MIN
MAX
MIN
MAX
5
CB
6
A
D
E
1
2
3
4
