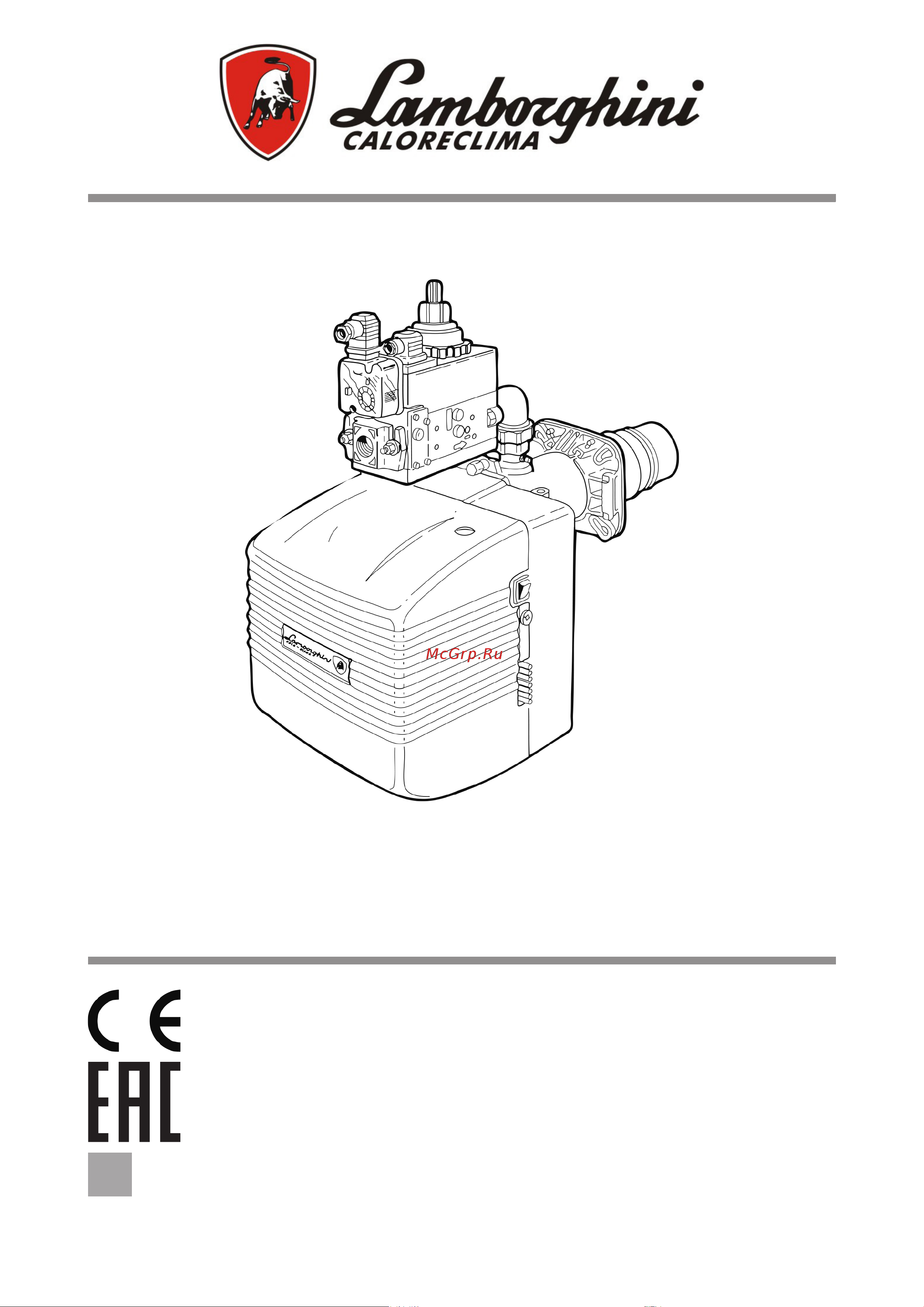

Lamborghini EM 6-E.D3 Каталог запчастей онлайн
КОМПАНИЯ, СЕРТИФИЦИРОВАННАЯ В СООТВЕТСТВИИ С
ТРЕБОВАНИЯМИ СТАНДАРТА UNI EN ISO 9001
ГАЗОВЫЕ ОДНОСТУПЕНЧАТЫЕ ГОРЕЛКИ
ДЛЯ СТАНДАРТНЫХ КОТЛОВ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ,
ИНСТРУКЦИЯ ПО УСТАНОВКЕ,
ЭКСПЛУАТАЦИИ И ТЕХОБСЛУЖИВАНИЮ
EM 16-E - EM 16/L-E
EM 26-E
РУ
Содержание
- Em 16 e em 16 l e 1
- Em 26 e 1
- Газовые одноступенчатые горелки 1
- Для стандартных котлов 1
- Русский 2
- Общие правила и предупреждения меры предосторожности описание габариты основные компоненты технические характеристики 0 рабочие кривые 0 кривые давления расхода газа 11 крепление к котлу 2 размеры пламени 2 расположение электродов 3 электрические подключения 4 рабочий цикл 6 контроллер 7 подключение газа 8 регулировки 8 работа на разных видах газа 3 техобслуживание 4 неисправности в работе 6 3
- Оглавление 3
- Параграф для поль зователя 3
- Параграф для специалиста 3
- Русский 3
- Общие правила и предупреждения 4
- Меры предосторожности u m 7
- Em 3 e 8
- Kk0041 8
- Z398000921 8
- Владелец оборудования принимает решение о его выводе из эксплуатации и утили 8
- Вт ipx0d 8
- Данный прибор должен устанавливаться в соответствии с действующей инструкцией по монтажу и работать только в помещении с достаточной вентиляцией изучите инструкцию прежде чем устанавливать и вводить в эксплуатацию прибор нарушение требований инструкций по монтажу техническому обслуживанию и правил эксплуатации прибора может привести к опасности возникновения пожара взрыва отравления угарным газом поражения электрическим током и термического воздействия 8
- Зации с учетом реального состояния и затрат на ремонт 8
- Квт 230 b 50 гц 8
- Класс nox 1 8
- Макс мин q 37 8 11 9 8
- Мативов а компоненты подверженные износу должны своевременно заменяться 8
- Настоящие горелки являются дутьевыми и смешение газа с воздухом происходит на головке горения на стадии розжига и в процессе горения агрегаты функционируют пол ностью в автоматическом режиме и оснащаются всей необходимой автоматикой для обеспечения максимальной безопасности их можно устанавливать на любую топочную камеру как с сопротивлением так и без него при соблюдении предусмотренного рабо чего диапазона горелки поставляются без газоподающей рампы поэтому для них необходимо подо брать рампу подходящую к характеристикам системы для выбора газовой рампы об ращайтесь к графику потерь давления которые зависят от подводящего давления газа от расхода газа потребителем и сопротивления в камере сгорания ко всем компонентам можно легко получить доступ не отсоединяя подключения к газо распределительной сети компактный кожух горелки обеспечивает защиту компонентов и снижает уровень шума 8
- Описание 8
- Срок службы изделия составляет 10 лет идентификационная табличка расположена на корпусе горелки 8
- Срок службы срок службы зависит от условий эксплуатации установки и техобслуживания горелка должна устанавливаться в соответствии с требованиями действующих нор 8
- Воздушная заслонка 13 вентилятор 14 фланец 15 клапан безопасности 16 фильтр стабилизатор 9
- Габариты 9
- Головка горения 10 корпус горелки 11 кожух 9
- Двигатель 8 реле давления воздуха 9
- Обозначения 9
- Основные компоненты 9
- Реле давления газа 2 рабочий газовый клапан 3 трансформатор розжига 4 фланец крепления к котлу 5 контроллер 6 плита компонентов 9
- Рабочие кривые m 10
- Сопротивление в камере сгорания 10
- Тепловая мощность 10
- Технические характеристики m 10
- Указывают мощность квт с учетом сопротивления мбар в камере сгорания 10
- Кривые давления расхода газа m 11
- Указывают давление газа в мбар в точках pi и pt газовой рампы необходимое для по лучения определенного расхода в 11
- Ч значения давления измерены при работающей горелке и нулевом сопротивлении в камере сгорания если в камере есть сопротивле ние к давлению газа указанному на графике необходимо добавить значение сопро тивления в камере сгорания 11
- Крепление к котлу m 12
- Размеры пламени m 12
- Расположение электродов m 13
- Em 16 e em 16 l e монтажник должен позаботиться о выполнении следующих подключений линии питания линии термостатов возможной лампы блокировки к клемме s3 возможного счетчика часов работы на 1 й ступени к клемме b4 14
- Вов 14
- Прим необходимо строго соблюдать принятые нормы которые предписывают подсое динять к клемме не более двух проводов внимание не перепутайте местами нейтраль и фазу выполните подключение к эффективной системе заземления линия подачи электропитания на горелку должна оснащаться автоматическим выклю 14
- Соблюдайте рекомендуемые нормы и требования действующих локальных нормати 14
- Чателем с размыканием контакта по крайней мере на 3 мм 14
- Электрические подключения m 14
- Электрод контроля 14
- Em 26 e монтажник должен позаботиться о выполнении следующих подключений линии питания линии термостатов возможной лампы блокировки к клемме s3 возможного счетчика часов работы на 1 й ступени к клемме b4 15
- Вов 15
- Прим необходимо строго соблюдать принятые нормы которые предписывают подсое динять к клемме не более двух проводов внимание не перепутайте местами нейтраль и фазу выполните подключение к эффективной системе заземления линия подачи электропитания на горелку должна оснащаться автоматическим выклю 15
- Соблюдайте рекомендуемые нормы и требования действующих локальных нормати 15
- Чателем с размыканием контакта по крайней мере на 3 мм 15
- Начало пуска 16
- Рабочий цикл m 16
- В случае блокировки горелки на кнопке блокировки будет гореть красный свет сброс контроллера выполняется нажатием на прозрачную кнопку если держать нажатой кнопку более 3 секунд запускается стадия диагностики будет быстро мигать красный свет в таблице снизу дается объяснение причин блокировки или неисправности с учетом количества миганий индикатора всегда красного цвета если кнопка разблоки ровки удерживается хотя бы 3 секунды функция диагностики останавливается 17
- Визуальная индикация возможные причины 17
- Диагностика причин неисправностей и блокировки контроллера lme 17
- Контроллер lme кнопка разблокировки является основным элементом управления для получения до ступа ко всем функциям диагностики активации и отключения кроме того она служит для разблокировки контроллера кнопка разблокировки оснащена многоцветным све тодиодным индикатором состояния контроллера как во время работы так и в режиме диагностики 17
- Контроллер m 17
- Обозначение состояний контроллера 17
- Состояние цвет индикатора 17
- Подключение газа m 18
- Регулировки m 18
- Настройка реле давления воздуха реле давления воздуха служит для обеспечения безопасности или блокировки горелки при недостаточном давлении воздуха для горения оно настраивается на значение меньшее значения давления воздуха горелки работающей на первой ступени на номи нальной мощности при этом значение со не должно превышать 10 000 p p m 21
- Настройка реле минимального давления газа реле минимального давления газа служит для предотвращения запуска или отключе ния горелки если она работает если давление газа не минимально предусмотренное реле давления должно выставляться на значение на 40 меньшее значения давления газа при работе горелки на максимальной мощности 21
- Реле давления типа lgw 3 a2 lgw 3 a2p lgw 10 a2p gw 150 a5 снимите крышку и отре гулируйте колесико а 21
- Работа на разных видах газа m 23
- Техобслуживание m 24
- Неисправности в работе m 26
- Lamborghini caloreclima 28
- Изображения и приведенные данные носят приблизительный характер и не являются обязывающими lamborghini caloreclima оставляет за собой право на внесение любых изменений которые посчитает уместными для совершенствования изделия без предва рительного уведомления 28
